力帆战狼水冷系列发动机的开发设计(2)
来源:摩托车技术  作者:佚名  2018-04-02 08:04:23

    2 力帆战狼系列发动机的设计特点
    针对市场反馈的一系列发动机问题,力帆公司技术部门经过近3年的潜心研究,对一系列零部件进行原创性大胆设计,开发了力帆战狼水冷系列发动机,主要涉及到机油泵、曲轴箱组合、曲柄连杆组合、气缸头组合、气缸体组合、气缸头密封垫、气缸头盖、机油滤清器总成等多个零部件,在这些零部件设计中,从内部结构到外部形状都作了较大调整,特别是气缸体和气缸头两部件,对传统的水循环结构作了革命性改进设计,所有这些必将成为同行难以超越的特征,下面对各主要部件的结构特点一一进行具体介绍(见图10)。

    2.1左右曲轴箱组合
    左右曲轴箱组合是发动机最重要的机体之一,是支撑曲柄连杆组合、主副轴及其它换档机构的壳体件,左右曲轴箱合围成一个型腔,里面添加1 100 mL左右润滑油,传统水冷发动机曲轴箱组合底部异物易堵塞机油过滤网,细微的颗粒易进入曲轴大头滚针等关键部位,从而导致发动机部件出现异常磨损或卡死。另外当整车处于长时间爬坡或迅速转弯时,易出现发动机温度高和机油泵吸不上来油等问题,从而导致发动机因缺油而损坏。另外发动机曲轴箱里润滑油不仅起到润滑作用,还有冷却作用,特别对于超载行驶的三轮车发动机来说,润滑油对运动副的冷却作用也相当重要。
    本款发动机通过在曲轴箱底部加大油底壳(见图11),可以较多添加润滑油,从而可以降低润滑油的温度,更好地保证润滑油的特性;同时另外在油底壳下面和侧面增加散热片,增加曲轴箱与空气热交换面积,进而改善发动机的散热性。其次,在油底壳下部即机油泵进油口两侧设置有数条润滑油与异物分离筋,分离筋底部高出底平面3 mm,左右曲轴箱合箱后相对应的分离筋组成一个“V”字样,润滑油可从V形槽中进行流动,保证机油泵正常吸油的需要,大的异物残流在两分离筋底部,这样起到了润滑油与异物分离的作用,还有当整车处于爬坡或急转弯情况下,各分离筋组成的空腔可以存留润滑油,保证机油泵正常吸油,防止因吸不上油而导致零部件缺油而烧蚀、磨损等问题。

    2.2气缸体组合

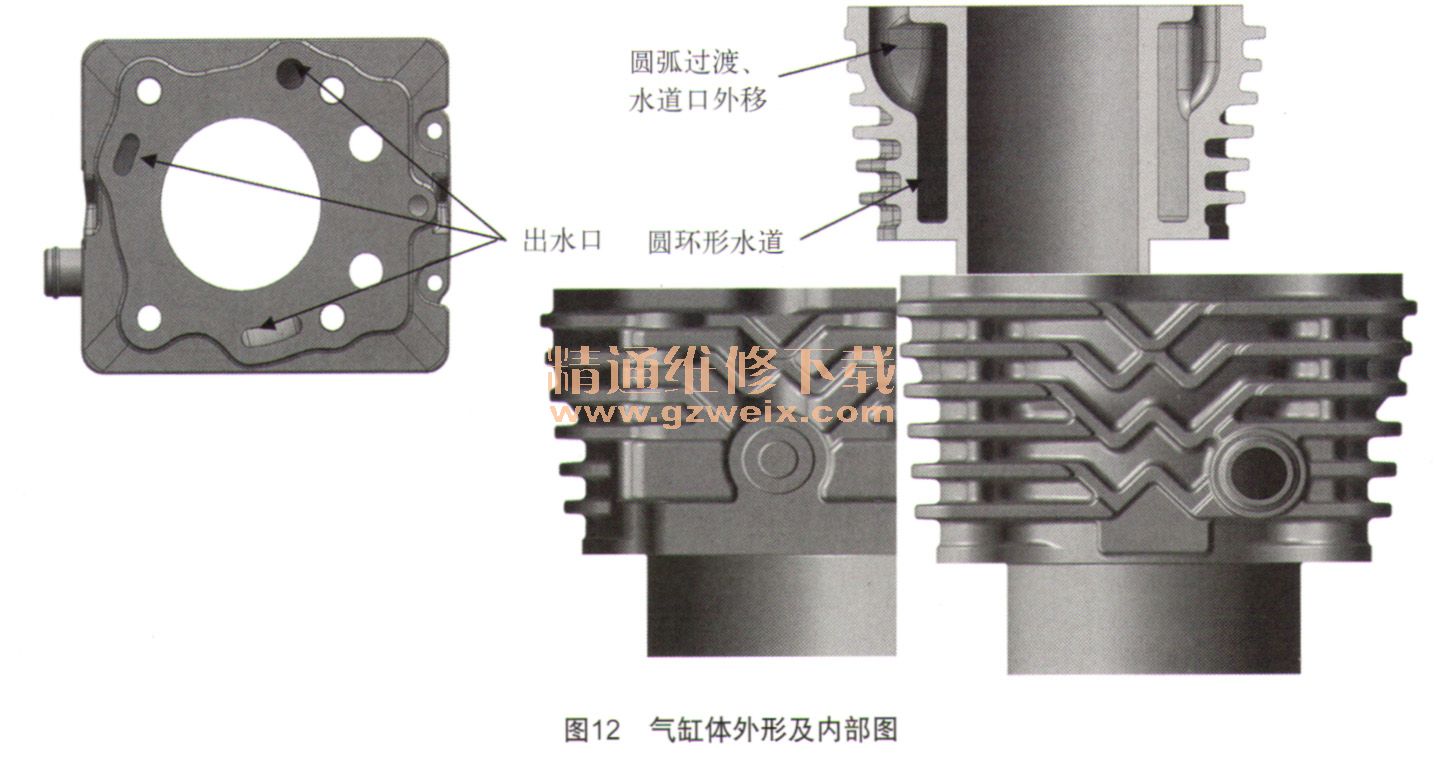

    气缸体是支撑活塞运动的部件,是热机件里面最关键的部件之一,针对水冷发动机容易冲床的缺陷,本款发动机将将水道设计成封闭式水道(见图12),可以加大底部圆环形水道外壁直径,这样水道总容积加大,水温升温较慢。循环水从侧面进水嘴进人后,从两侧进入封闭式水道,由于受到结构和工艺的限制,气缸体采用铸铁材料浇注而成,考虑到水道砂芯的定位及缸体冷却的一致性,气缸体上表面出水可以设置3~6个(本设计只考虑3个),出水口形状可以为圆形或圆环条形状(根据空间而定),出水口与下部圆环形水道通过圆弧过渡形成一个整体,这样促成了所有出水口都远离温度高的缸孔,这样促成了出水口周围气缸头密封垫温度不高(底部有循环水的缘故),更不易受高温高压燃气的影响而烧蚀而导致循环水进入发动机,从而避免机油发白情况。在气缸体左右两侧散热片采用多“w”形设计,不仅美观,同时也可延长散热片热交换时间,进而降低缸体温度。

[1] [2] [3]  下一页
