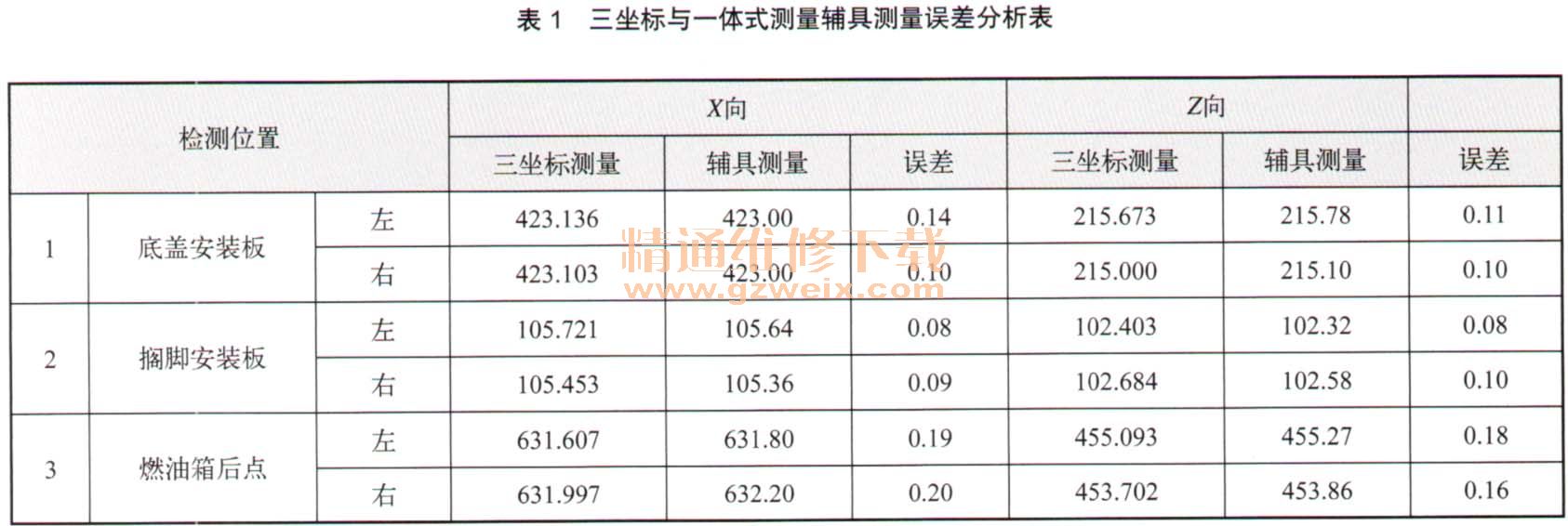

利用三坐标测量仪和一体式车架尺寸测量辅具进行测量，测量结果见表1、X向最大测量误差0.20 mm，Z向最大测量误差0.18 mm。

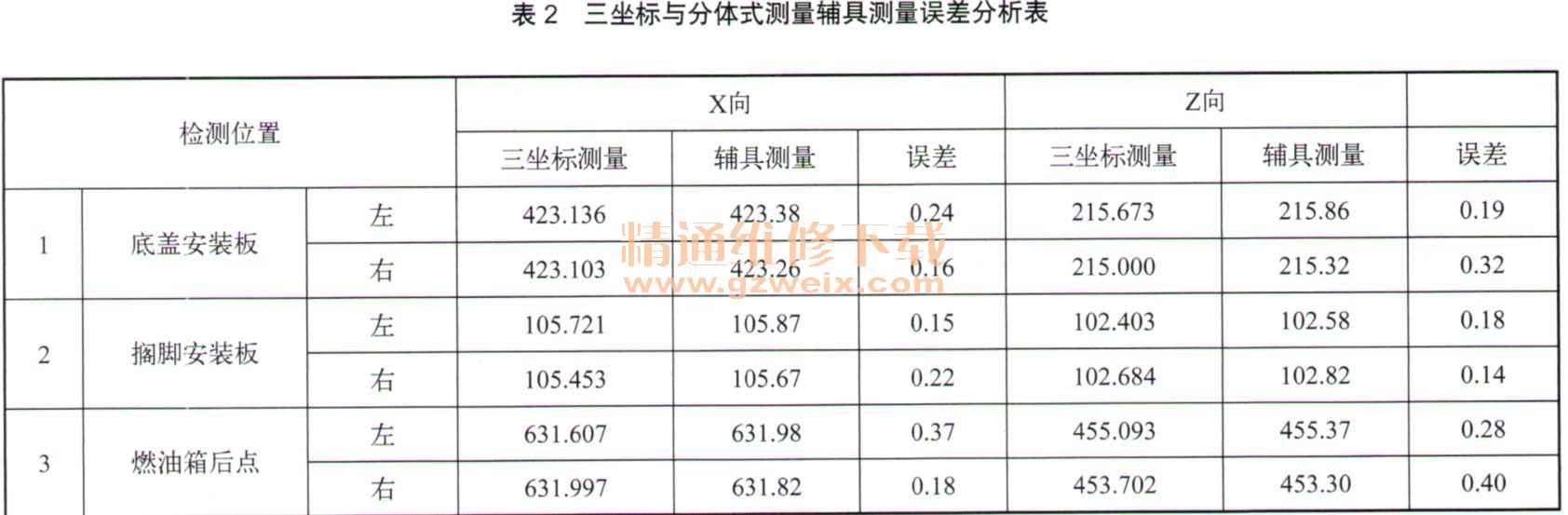

利用三坐标测量仪和分体式车架尺寸测量辅具进行测量，测量结果见表2、X向最大测量误差0.37 mm，Z向最大测量误差0.40 mm.
对比使用一体式与分体式测量辅具的测量误差可发现，使用一体式测量辅具产生的误差较分体式测量辅具小0.12～0.17 mm。因此一体式测量辅具较分体式测量辅具拥有更高的测量精度。
5 结论
a）使用一体式车架尺寸测量辅具，可同时测量车架X、Z两个方向尺寸。
b）与使用分体式车架测量辅具相比，使用一体式车架尺寸测量辅具拥有更高的尺寸测量精度。
