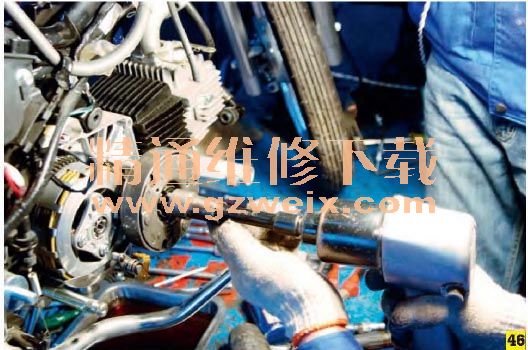

如图46所示。用专用工具拆卸固定初级离合器的圆螺母。
如图47所示，初级离合器组件的外形结构。

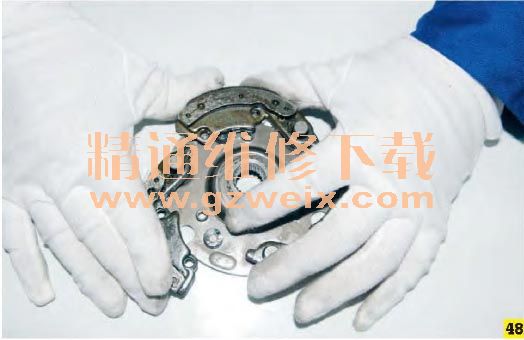

如图48所示，靴形离合器（弹簧、蹄块组件）的外形结构。
如图49所示，用一字形小改锥撬掉靴形离合器稍卡簧。

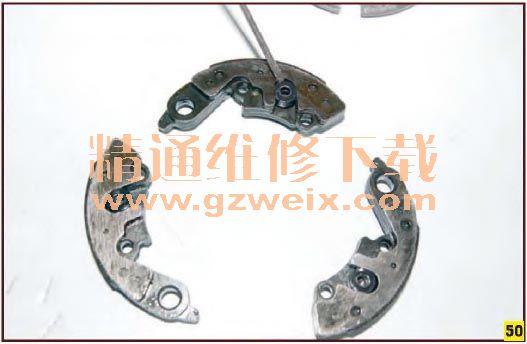

如图50所示。靴形离合器部件及蹄块的外形结构。

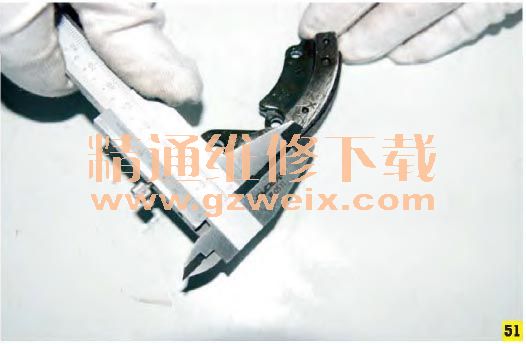

如图51所示。检查靴形离合器摩擦片的磨损量。
用卡尺测量蹄块摩擦片厚度，摩擦片厚度接近或超过1mm时，应成套予以更换。测量初级离合器图察盘内径（初级离合器摩擦盘内径极限值为104.3mm)，当初级离合器摩擦盘磨损量接近或超过维修极限时，应成套更离合器。否则。因初级离合器的靴形离合器打滑会导致动力性变差。
（6)次级离合器故障的检查与排除
次级离合器安装在变挡主轴上，其作用是将初级离合器输出的动力传递给变速器主副轴。在变速换挡时次级离合器切断变速器与初级离合器与之间的动力传递。
如图52所示次级离合器安装在变档主轴上。

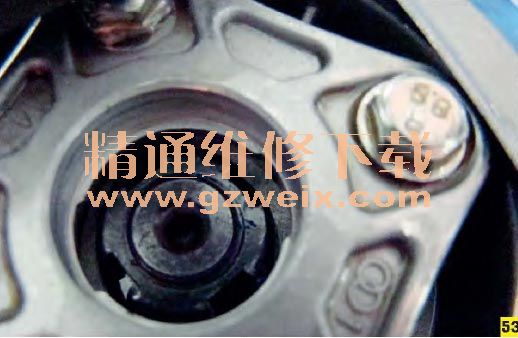

如图53所示，次级离合器弹簧座及弹簧座固定螺钉。

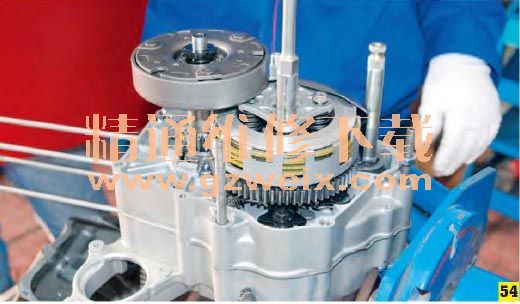

如图54所示，以对角线方向用T型套筒扳手拆卸次级离合器弹簧座固定螺钉。

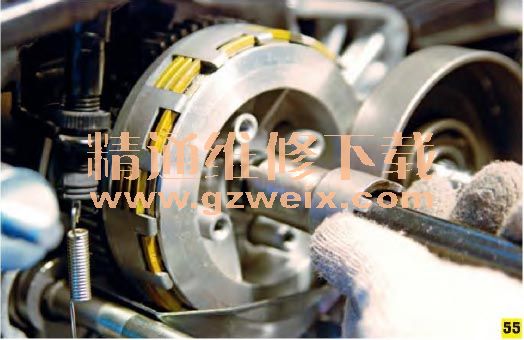

如图55所示。用圆螺母拆装专用工具，拆卸次级离合器固定圆螺母。

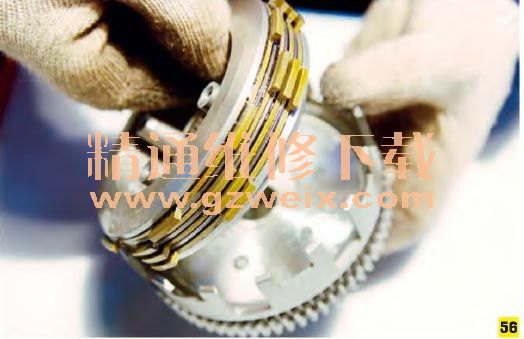

如图56所示离合摩擦片安装在从动齿轮组件中
如图57所示，次级离合器从动齿轮组件的外形结构。
如图58所示离合器从动片、驱动片（即摩擦片、钢片）的外形结构。
