3 程序设计
    3. 1  PLC程序设计

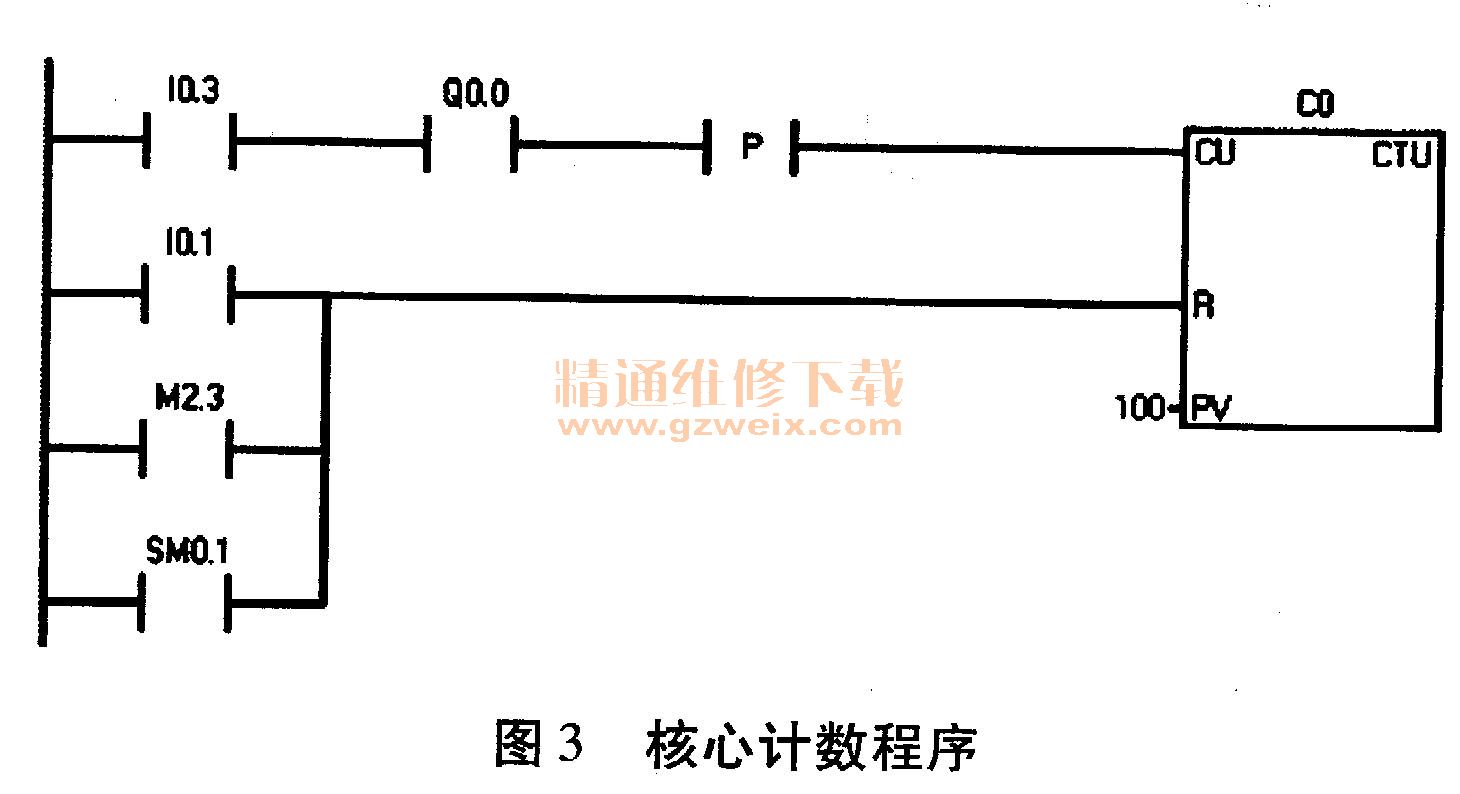

    程序设计主要考虑系统启动／停止，基本计数功能，’下作状态指示，卜位机监视／控制功能等。计数功能为核心功能，梯形图如图3所示。图3中Q0. 0线圈为系统功能启动线圈，I0.3为传感器输入信号，为实现准确计数采用获取信号上升沿指令进行串联，最终实现计数功能。复位信号来自于复位按钮10.1，触摸屏复位信号M2. 3，以及初始化复位信号SM0. 1。

    3.2触摸屏监控界面

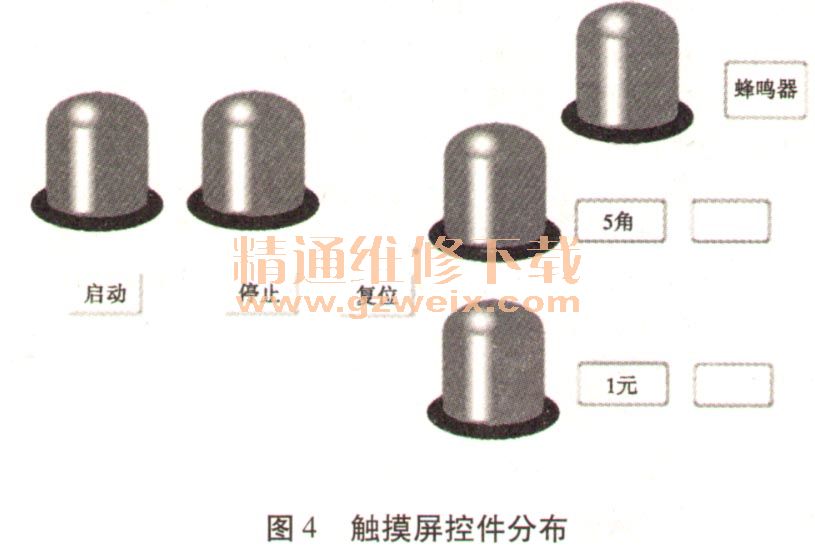

    项目采用北京昆仑通态自动化软件科技有限公司研发的一套触摸屏。该产品主要用于快速构造和生成上位机监控系统的组态软件系统，完成现场数据的采集与监测、前端数据的处理与控制。根据硬币分拣控制系统的监控要求，设计的触摸屏窗口。窗口需具备系统启动／停止功能，硬币数量显示功能，数量上限报警／复位功能，工作状态指示功能。触摸屏控件分布如图4所示。

    4 结语
    根据电路原理图进行系统电气装配。装配过程中注意电气元件数量、型号、规格，检查电气元件质量。电气元件的安装方法按照器件的使用说明要求，做到安装牢固，不松动。接线时选择最短路线进行接线，走线时每根导线都要拉直，多余部分弯成弧形置于走线槽内，不可乱作一团。
    电气装配完成后启动系统进行测试，分别测试按钮启动／停止，触摸屏监视／控制功能。经过测试，系统能够达到硬币分拣控制功能，并输出显示硬币数量。
