1 BJX-420型悬挂式双列耙的研制与试验
来源:农机使用与维修  作者:佚名  2015-03-17 08:51:54

    0 引言
    在我国北方尤其是大平原地区整地机械被广泛应用,整地机械有圆盘耙、钉齿耙、镇压器以及联合整地机等。圆盘耙以圆盘为工作部件,圆盘耙不仅在耕后整地经常使用,而且还用于浅耕灭茬,以耙代耕作业。采用圆盘耙进行以耙代耕的方式正在被国内外广泛使用,其主要特点是被动旋转,断草能力较强,可以破碎土块,疏松表土、保蓄水分、增高地温,同时具有平整地面、掩埋肥料和根茬及消灭杂草等作用。而且还具有功率消耗少,作业效率高,工作适应能力强等优点。我国北方常在早春表土开始化冻、下层仍结冰时进行顶凌耙地,干旱地区在雨后及时耙地、破除板结,对增温保墒尤其重要。市场上机具的耙组多数为刚性连接,很少有看到弹性连接的。此机具主要特点就是在一根通轴上安装多个耙片,形成耙组,通过耙座将通轴与机架相连接。机具作业的时候即使有瞬间过载,这种柔性连接结构也能对机具及拖拉机起到很好的保护作用,从而能够保证机具的作业质量和效果。
    在市场上也有少部分机具为了达到挠性连接的目的采用安装弹簧的方式实现。但是这样的设计虽然能够起到过载保护的效果,但是存在着结构复杂、成本高等问题。1 BJX - 420型悬挂式双列耙采用新型耙片支撑臂与机架挠性连接结构设计具,有加工成木低、结构简单、作业面积大等特点,因此这样的设计是非常合理的,能够达到很好的效果。

    1  1 BJX-420型悬挂式双列耙总体设计与总体结构
    1.1双列把的总体设计
        此机具采用三点悬挂的方式进行连接,耕前灭茬、秸秆切碎还田、同时破除地表板结、疏松表土、耕后碎土、平整保墒。设计特点主要表现在以下两个方面:
        (1)耙组采用橡胶棒挠性连接,在遇到石块或者硬物时可以自行越过,待阻力减小后恢复原位,起到一个过载保护的作用。
        (2)挠性胶棒研制耙片固定座结构,并在其内部安装合适的胶棒,来实现耙片支撑臂与机架的挠性连接。在熟地上可以进行以耙代耕作业,有效提高生产率。左右挡土板,挡住翻起的土壤,防止外漏。最后通过镇压辊拖平,同时压碎大土块。
    1.2双列把的总体结构

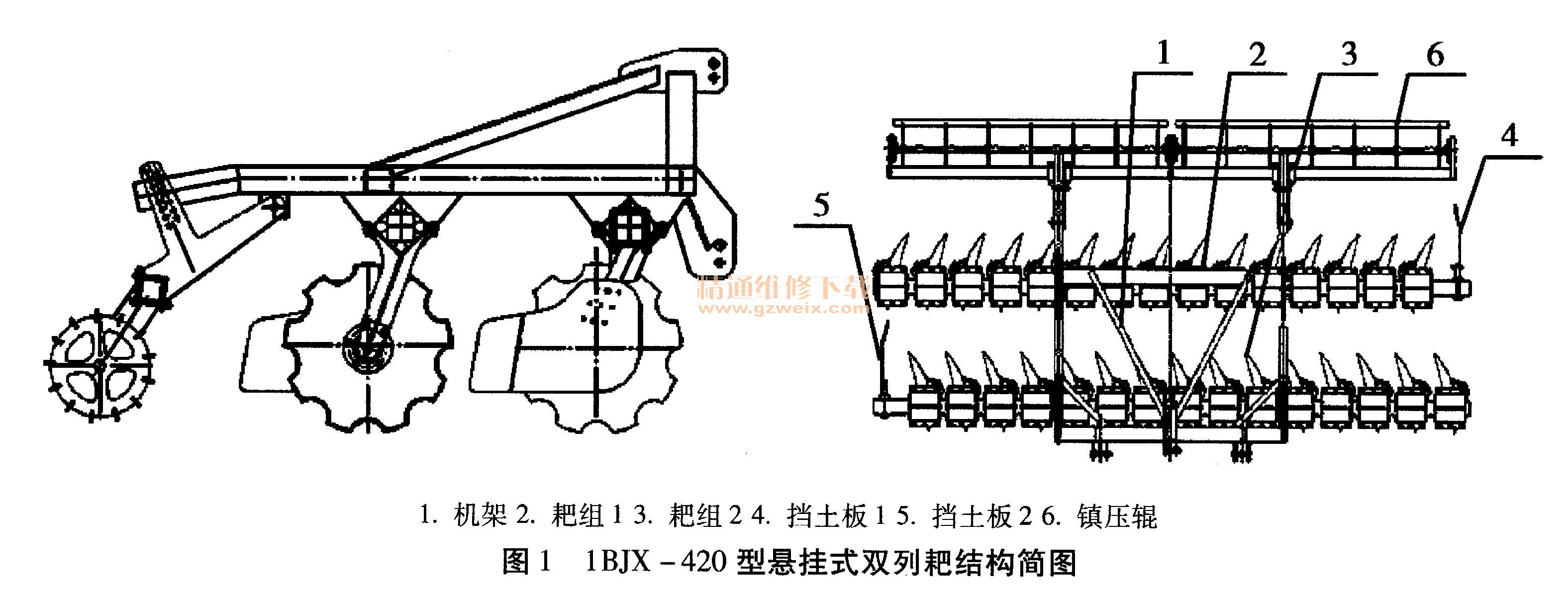

        本机具采用悬挂式挠性耙。主要由悬挂机架、挠性耙组、镇压辊、挡土板四部分组成(如图1) 。

    2 主要部件的设计

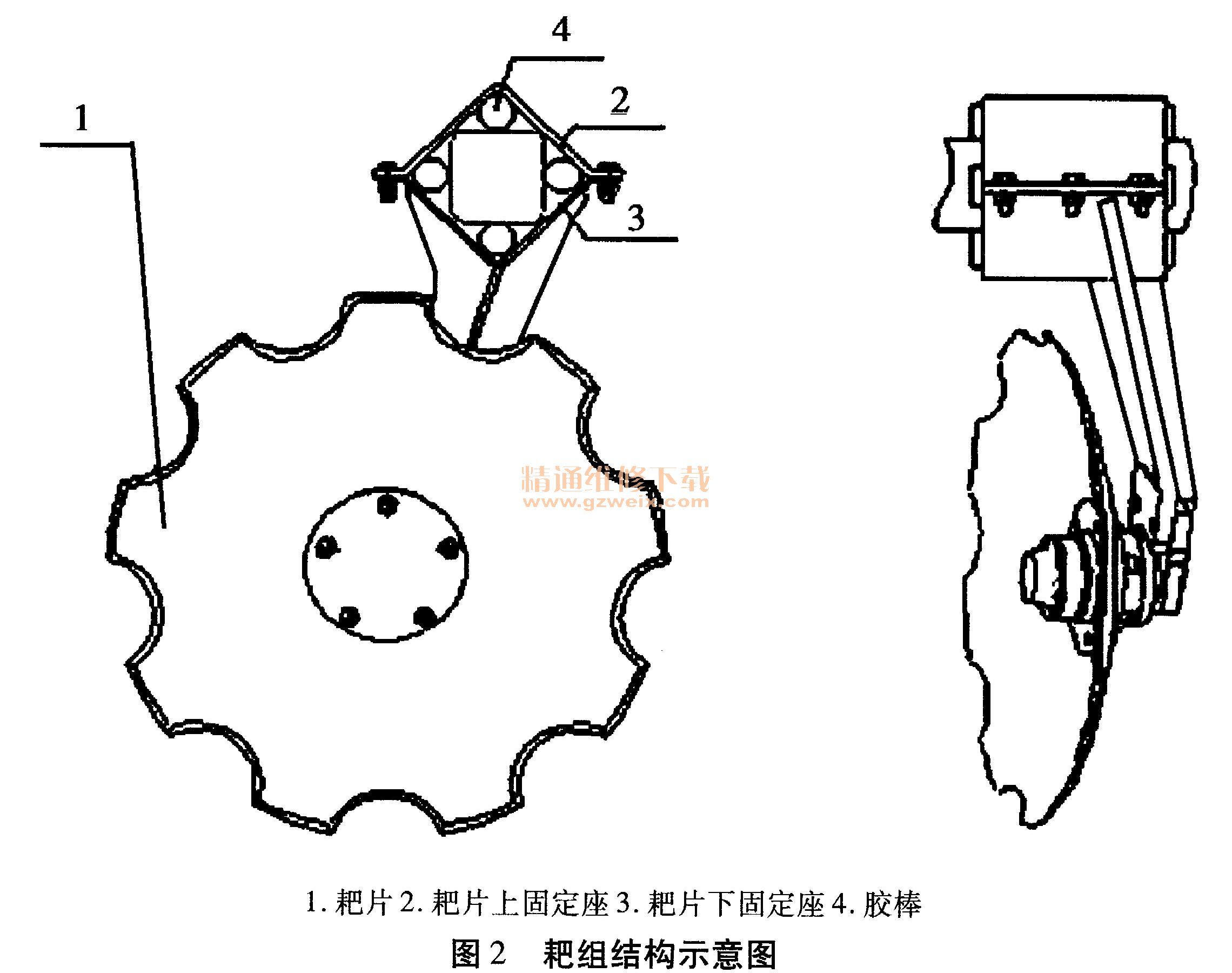

    2.1把组的设计(如图2)

    2.2安装方法和工作原理
      上耙片座呈“”形,下耙片固定座形似“”形,下耙片固定座的底端由轴承座与耙片相连接,这样做的好处是便于安装和更换。下耙片固定座上端与上耙片固定座通过螺栓连接,然后固定到机架方梁上,在上下座与方梁形成的四个空隙内安装胶棒,胶棒被挤压在两者之间,有一定的弹性预压力。当耙片耕作阻力小于弹性预压力时,耙片会保持耕深正常工作。当耙片遇到坚硬物质,阻力大于弹性预压力时,耙片支臂会带动固定座朝受力方向发生扭转,使耙片耕深变浅,阻力减小,固定座扭转使四个胶棒的压缩量增大,弹力增加,直到弹力与耙片阻力达到平衡为止。当耙片越过坚硬物质后,在增大的弹力作用下,使固定座向相反方向扭转,增大耙片耕深,减小胶棒压缩量,使弹力变小,阻力增加,直到回到初始耕深状态达到新的平衡。安装该挠性结构可起到过载保护的作用。

[1] [2]  下一页
