2.4不入网故障诊断处理
    智能手机不入网是指手机开机后不能进入GSM网络或CDMA网络。在正常情况下，手机开机后查找网络，显示屏上应显示网络名称营运商名称，如“中国移动”或者“中国联通”。
    智能手机入网的条件是接收通路必须正常，发射通道也必须正常，所以引起不入网故障的原因也就有两个方面：一是接收通路不正常引起不入网；二是发射通路不正常引起不入网。不入网故障是手机维修中的一大故障，该故障检修过程较为复杂，故障具体原因有很多，下面详细进行分析。
    1．检查接收通路
    智能手机不入网故障判断方法为：进入“网络选择”，选择手机搜索网络功能，如果在手机显示屏上显示“中国移动”或者“中国联通”，则说明手机的接收通路是正常的，故障应该在发射通路；如果在手机显示屏上显示“无网络服务”，则说明手机接收通路发生故障。
    对于手机不入网故障，必须首先排除接收通路故障，再排除发射通路故障。这是因为收发通路由共用的锁相环实现。同时，由于手机入网是接收通路正常后，先收到基站的信道分配信息，发射通路才能工作。接收通路故障的常见部位是接收滤波器、中频电路虚焊等。
    接收不到信号故障应检查并测试下列部位：
    1）天线及天线与主板的连接处，天线开关及其控制部位，如图14所示。

    2）接收滤波器及射频放大器及其供电和双模工作方式切换电路。
    3）混频器及其本振信号和声表面滤波器。
    4）功率放大器及其供电、解调电路。
    5）射频供电电压。
    2．检查发射通路
    智能手机若无发射信号，会导致手机出现不能上网的故障。当确定故障出在发射通路时，可以拨打112号码，按发射键（需要手机在能搜索到网络的前提下），注意观察维修电源上的电流指示，如果有大的电流上升，发射电流在110mA左右，说明逻辑电路的控制信号基本正常，故障出在频率产生电路；如果看不到明显的电流上升，则说明逻辑电路的控制信号或功率放大器有故障；若一按发射键，手机就关机，或电流上升过大，则多是功放短路的问题。

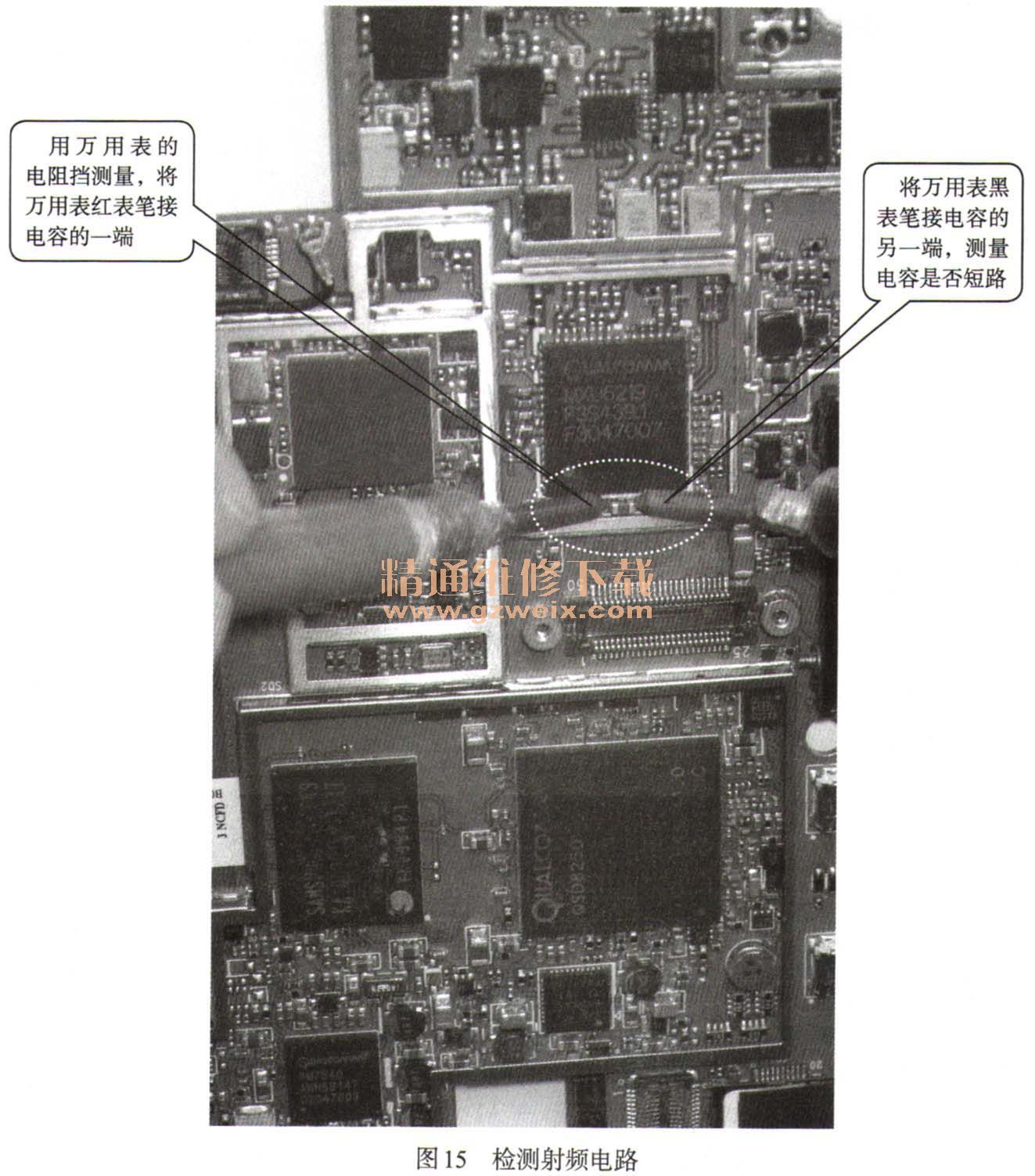

    发射通路故障涉及的部位较多，如：射频收发器、射频功率放大器、滤波器、射频控制芯片以及为上述各部件供电的电源等，如图15所示。

    3．检查软件方面故障
    手机中的射频供电和双频的自动切换一般要由微处理器控制，如果软件有故障，一方面会使RXON信号和TXON信号不正常，另一方面也会使网络模式转换信号不正常，这些不正常的因素都会引起手机不入网故障。
    软件故障主要体现在发射开关控制信号TXON的正常与否，在检修时如何进行判断是关键。最常用的方法就是，拨打112号码，同时用示波器进行检测，若无TXON波形输出，则一般为软件有故障。
    软件故障还可以通过观察稳压电源的电流表是否摆动进行判断。在拨打112号码发射时，如果电流表有规律地摆动，说明软件运行正常；如果电流表仅几十毫安且无摆动，说明软件运行不正常。
软件有故障，需要用软件故障维修仪进行修复。
