详解智能手机照相电路运行原理
来源:本站整理  作者:佚名  2016-01-03 09:54:14

    一、照相电路的组成部件

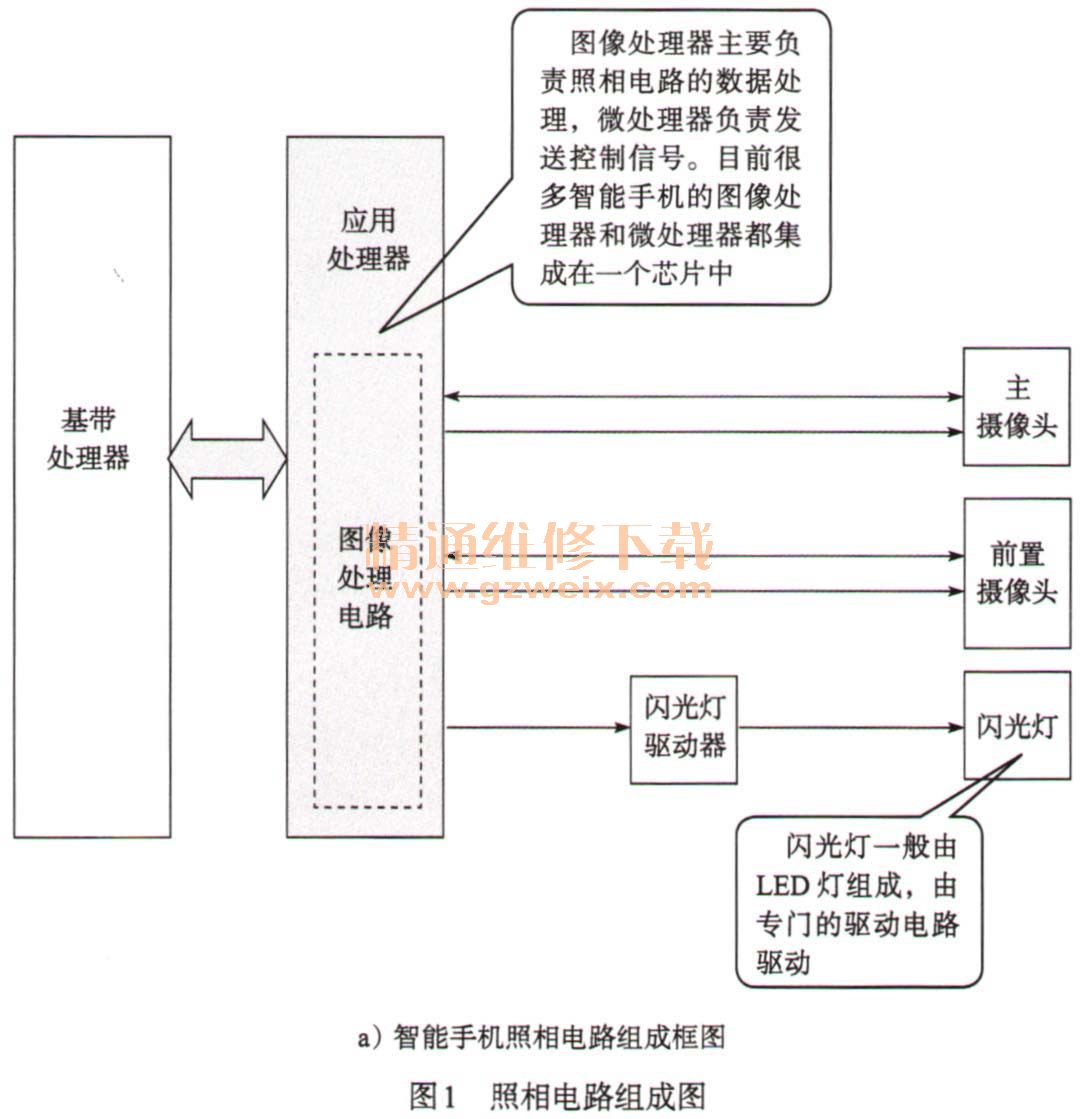

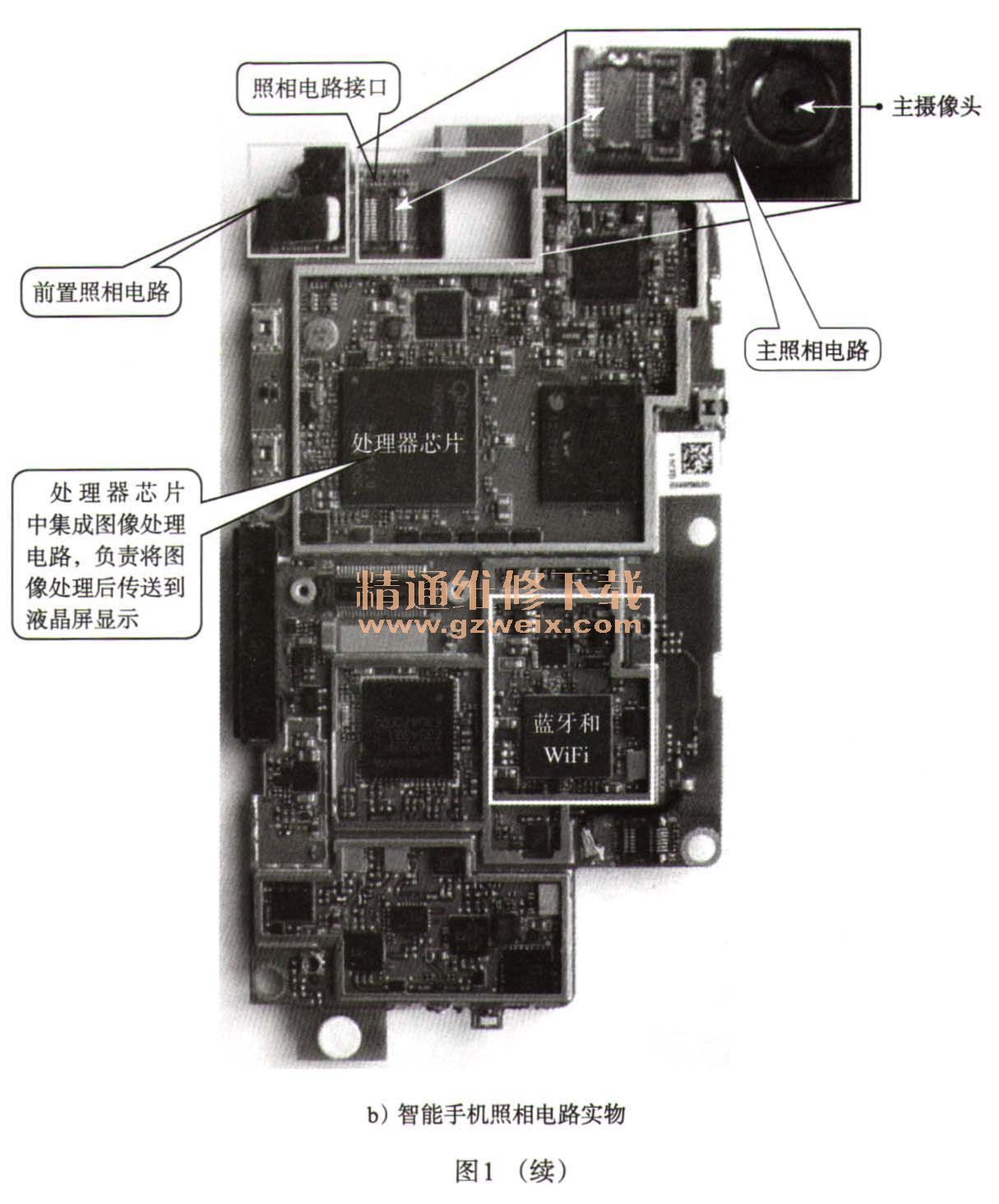

    照相电路是智能手机的重要功能电路,主要用来实现手机拍照与摄像。智能手机的照相电路主要由主摄像头、前置摄像头、闪光灯、应用处理器、基带处理器等组成,如图1所示为照相电路的组成图。


    二、照相电路工作原理

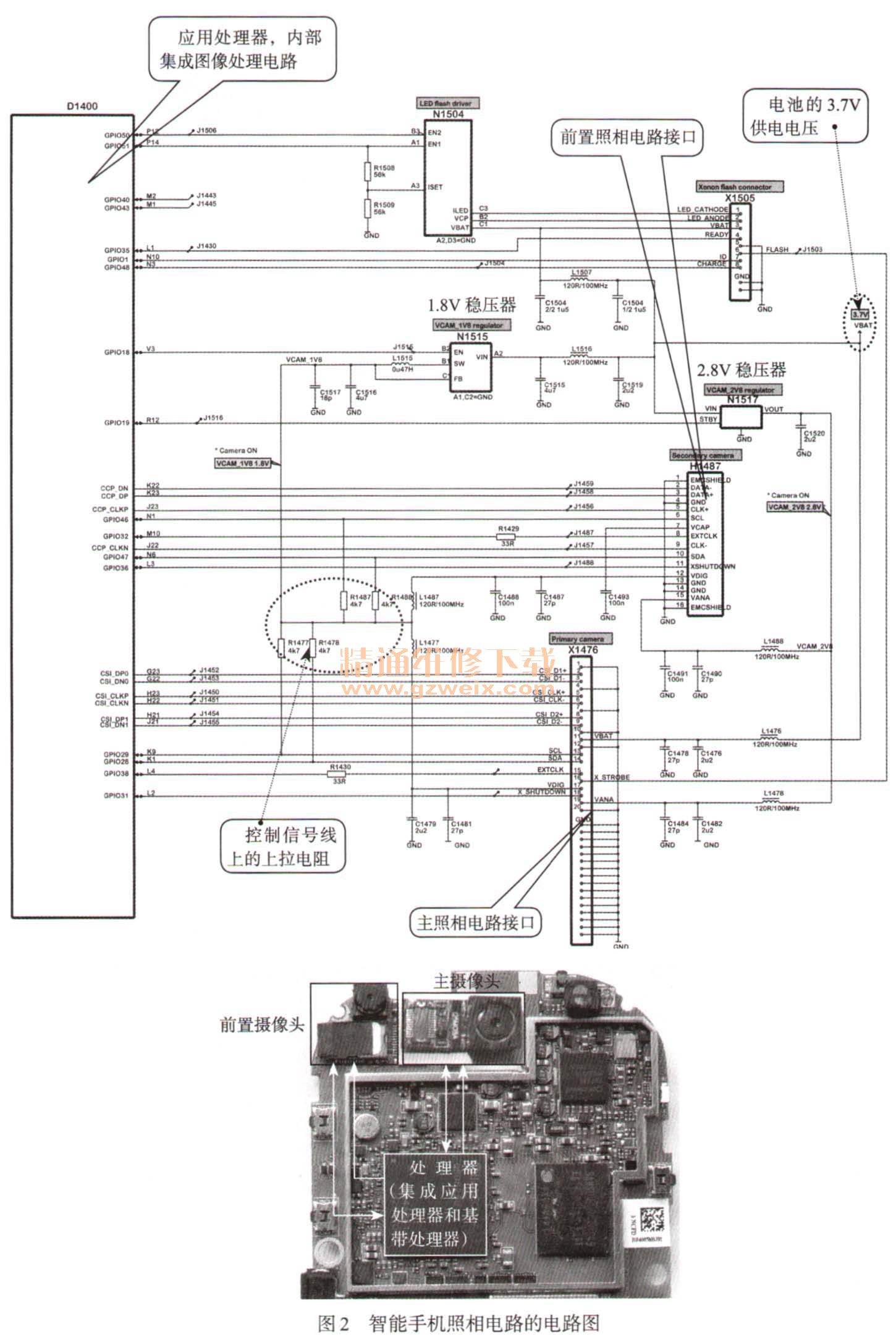

    智能手机照相电路的电路图如图2所示。图2中,H1487为前置照相机的接口,X1476为主照相机的接口,D1400为应用处理器,内部集成图像处理电路,可以对照相数据进行处理;N1517为2.8V稳压器,输出2.8V供电电压;N1515为1.8V稳压器,输出1.8V供电电压;前置照相机接口H1487中的DATA-、DATA+、CLK+、CLK-为4根数据引脚,SDA和SCL为两个控制引脚,X-SHUTDOWN为快门信号。

X1476主照相电路接口中的CSI_D1+、CSI_D1-、CSI_D2+、CSI_D2-、CSI_CLK+、CSI_CLK-为6根数据引脚,SDA和SCL为两个控制引脚,X_SHUTDOWN为快门信号。
    2.1前置照相电路运行原理
    照相电路要工作必须满足照相供电、照相数据、照相时钟、照相复位、照相行校正、照相列校正都要正常,否则就不能正常实现照相功能。前置照相电路接口H1487的15引脚(VANA)是前置照相电路的供电,其电压值为2.8V,它是由照相供电稳压器N1517将电池的3.7V电压稳压转换后得到的。N1515是照相供电稳压器,有4个引脚:其中VIN是供电引脚,由电池来供电(VBAT3.7V);EN是启动控制引脚,用来启动照相供电;SW是输出引脚,输出1.8V的照相供电。照相供电电压有两个去向,除了送到前置照相接口H1487的12引脚上,除为摄像头供电外,还为主照相电路接口X1476的17引脚供电。
    再来看照相数据信号。这里有两种数据信号:一个是摄像头将外界景物的光信号转变成模拟电信号,再经感光器件将模拟电信号转变成脉冲数据信号,分别从前置照相电路接口H1487的2引脚、3引脚、5引脚、9引脚送到应用处理器D1400中的图像处理电路进行数据和视频处理,然后再经数据变换处理后形成图片或者视频格式信号,送到存储器存储起来,同时送到显示屏显示出来,完成整个照相或者摄像操作。
    2.2主照相电路运行原理
    当智能手机设置为背面照相时,摄像头接口X1476的11引脚、17引脚和19引脚分别得到电池送来的3.7V供电电压、N1515稳压器送来的1.8V供电电压和N1517稳压器送来的2.8V供电电压后,将外界的光信号转变成电信号,由照相头内部的CCD或CMOS处理电路转变成数据信号,经接口X1476的2引脚、3引脚、5引脚、6引脚、8引脚、9引脚送到应用处理器D1400的G23引脚、G22引脚、H23引脚、H22引脚、H21引脚、J21引脚输入,经应用处理器内部的图像处理电路进行处理后,转变成图片或者视频格式信号后,送到显示屏显示出来,完成主照相功能。
