2．拆卸元器件
拆卸元器件与焊接元器件是相反的过程，这里需要使用吸锡器。
1）把要拆卸的电路板固定好。
2）电烙铁加热。
3）将电烙铁头以45°~60°的角度接触到焊点上。
4）将吸锡器的活塞按下。
5）等焊点的焊锡熔化，按下吸锡器上的按钮，让吸锡器的活塞弹出，将焊点上熔化的焊锡吸走。如果没吸干净可以反复几次，如图36所示。
6.7热风枪

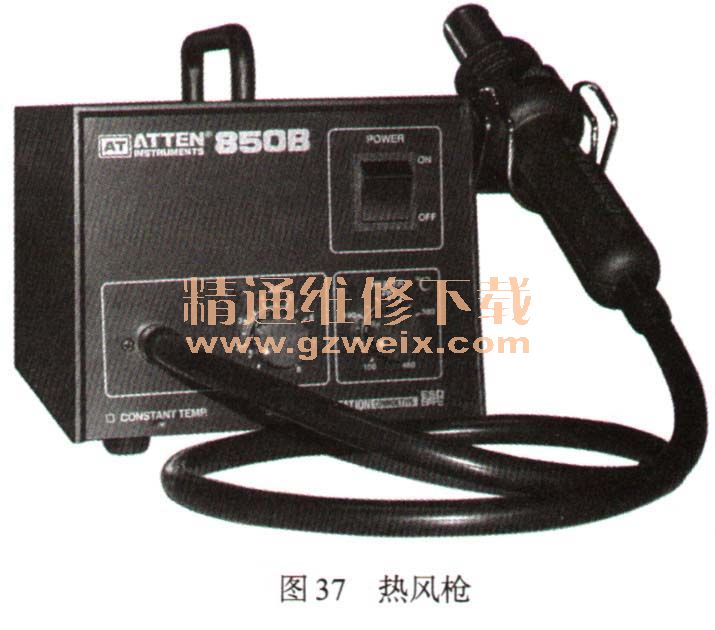

热风枪是维修电子设备的重要工具之一，主要由气泵、气流稳定器、线性电路板、手柄、外壳等基本组件构成，其主要作用是拆焊小型贴片元件和贴片集成电路。正确使用热风枪可提高维修效率，如果使用不当，则会损坏电路板或元器件。如图37所示为850型热风枪。
1．热风枪使用注意事项
使用热风枪时应注意以下事项：
1）首次使用热风枪前必须仔细阅读使用说明。
2）使用热风枪前必须接好地线，以备泄放静电。
3）禁止在焊铁前端网孔放入金属导体，这样会导致发热体损坏，甚至入体触电。
4）电源开关打开后，根据需要选择不同的风嘴和吸锡针（已配附件），然后把热风温度调节钮（HEATER）调至适当的温度，同时根据需要把热风风量调节钮（AIRCAPACITY）调到所需风量，待预热温度达到所调温度时即可使用。
5）如果短时间内不用，可将热风风量调节钮调至最小，热风温度调节钮调至中间位置，使加热器处在保温状态，要使用时再调节热风风量调节钮和热风温度调节钮即可。
6）在热风枪内部装有过热自动保护开关，枪嘴过热则保护开关动作，停止机器工作。然后必须把热风风量调节钮调至最大，延迟2分钟左右，加热器才能工作，机器恢复正常。
7）使用后要注意冷却机身。关电后，发热管会自动短暂喷出冷风，在此冷却阶段不要拔去电源插头。
8）不使用时应把手柄放在支架上，以防意外。
2．用热风枪焊接贴片电阻等小元器件
用热风枪焊接贴片电阻等小元器件的方法如下：
1）将热风枪的温度开关调至5级，风速调至2级，然后打开热风枪的电源开关。
2）用镊子夹着贴片元器件，然后将元器件的两个引脚蘸少许焊锡膏。
3）将元器件放在焊接位置，然后将风枪垂直对着贴片元器件加热。
4）加热3秒后，待焊锡熔化停止加热。最后用电烙铁给元器件的两个引脚补焊，加足焊锡。
3．用热风枪拆卸贴片电阻等小元器件
用热风枪拆卸贴片电阻等小元器件的方法如下：
1）将热风枪的温度开关调至5级，风速调至2级，然后打开热风枪的电源开关。
2）用镊子夹着需要拆卸的贴片元器件，然后将风枪垂直对着贴片元器件加热。
3）加热3秒后，用镊子夹着元器件稍微移动，即可取下元器件。
4．用热风枪焊接贴片集成电路
用热风枪焊接贴片集成电路的方法如下：
1）将热风枪的温度开关调至5级，风速调至4级，然后打开热风枪的电源开关。
2）在贴片集成电路的引脚上蘸少许焊锡膏。
3）用镊子将集成电路放在电路板中的焊接位置上并紧紧按住，然后用电烙铁焊牢集成电路的一个引脚（注意，如果电路板上的焊锡高低不平，则先用电烙铁蘸少许松香，一一刮平凸出的焊锡）。
4）用热风枪垂直对着贴片集成电路旋转加热，待焊锡熔化后，停止加热并关闭热风枪。
5）焊接完毕后检查一下有无焊接短路的引脚，如果有，用电烙铁修复，同时为贴片集成电路加补焊 锡。
5．用热风枪拆卸贴片集成电路
用热风枪拆卸贴片集成电路的方法如下：
1）将热风枪的温度开关调至5级，风速调至4级，然后打开热风枪的电源开关。
2）用热风枪对着集成电路各引脚轮流加热，加热10~20秒后，用镊子夹着需要拆卸的贴片集成电路稍微晃动一下，即可取下集成电路。
3）取下贴片集成电路后，电路板上的焊锡可能会高低不平，这时用电烙铁蘸少许松香一一刮平凸出的焊锡即可。
6. 用热风枪焊接4面贴片集成电路
用热风枪焊接4面贴片集成电路的方法如下：
1）将热风枪的温度开关调至6级，风速调至3级，然后打开热风枪的电源开关。
2）在贴片集成电路的引脚上蘸少许焊锡膏。
3）用镊子将集成电路放在电路板中的焊接位置并紧紧按住，然后用电烙铁将集成电路4面的一个引脚焊牢（注意，如果电路板上的焊锡高低不平，可先用电烙铁蘸少许松香，一一刮平凸出的焊锡）。
4）用风枪垂直对着贴片集成电路旋转加热，待焊锡熔化后，停止加热并关闭热风枪。
5）焊接完毕后检查一下有无焊接短路的引脚，如果有，用电烙铁修复，同时为贴片集成电路加补焊锡。
7．用热风枪拆卸4面贴片集成电路
用热风枪拆卸4面贴片集成电路的方法如下：
1）将热风枪的温度开关调至6级，风速调至3级，然后打开热风枪的电源开关。
2）用热风枪垂直对着集成电路各引脚旋转加热，加热10~20秒后，将镊子插入集成电路的底部稍微一撬，即可取下集成电路。
3）取下贴片集成电路后，电路板上的焊锡可能会高低不平，可用电烙铁蘸少许松香，一一刮平凸出的焊锡即可。
