1.3 WCDMA射频收发电路
在iPhone 5手机中，WCDMA部分支持BAND1、BAND2、BAND4、BANDS、BAND8等5个频段信号的处理，下面分别介绍各信号处理过程。
BAND1、BAND4频段收发路径如下：
BAND1、BAND4共用功放U1401 RF、BAND1、BAND4频段接收信号从天线接收经过天线开关U1301_RF、输出Band1_ TRx、Band4_ TRx信号送至功率放大器U1401 RF，经过处理后的信号送至射频处理器U701_ RF内部进行处理。
射频处理器U701 RF输出XCVR 3G B1 TX、XCVR 3G B4 TX信号，分别经过发射滤波器FL1401_ RF、FL1402 RF送至功率放大器U1401 RF内部进行放大，放大后的射频信号Band1_ TRx、Band4_ TRx送到天线开关U1301_ RF经天线发射出去。Band1_ TRx、Band4_ TRx信号是收发共用。
BAND2频段收发路径如下：
BAND2单独使用一个功放U1501_ RF，接收信号从天线接收经过天线开关U1301_ RF、输出Band2_ TRx信号送至功率放大器U1501_ RF，经过处理后的信号送至射频处理器U701_ RF内部进行处理。
射频处理器U701_ RF输出Band2_ TRx信号，分别经过发射滤波器FL1501_ RF送至功率放大器U1501 RF内部进行放大，放大后的射频信号Band2_TRx送到天线开关U1301_RF经天线发射出去。
BAND5、BAND8频段收发路径如下：
BAND5、BAND8共用功放U1001 RF，BAND5、BAND8频段接收信号从天线接收经过天线开关U1301_RF、输出Bands＿TRx、Band8_TRx信号送至功率放大器U1501_RF，经过处理后的信号经过电子开关U801_RF送至射频处理器U701_RF内部进行处理。
射频处理器U701 RF输出XCVR_3G_B5 TX、XCVR_3G_B8_TX信号，分别经过发射滤波器FL1001 RF、FL1002_RF送至功率放大器U1001_RF内部进行放大，放大后的射频信号Band5_TRx、Band5 TRx送到天线开关U1301 RF经天线发射出去。Band5_TRx、Band5_TRx信号是收发共用。

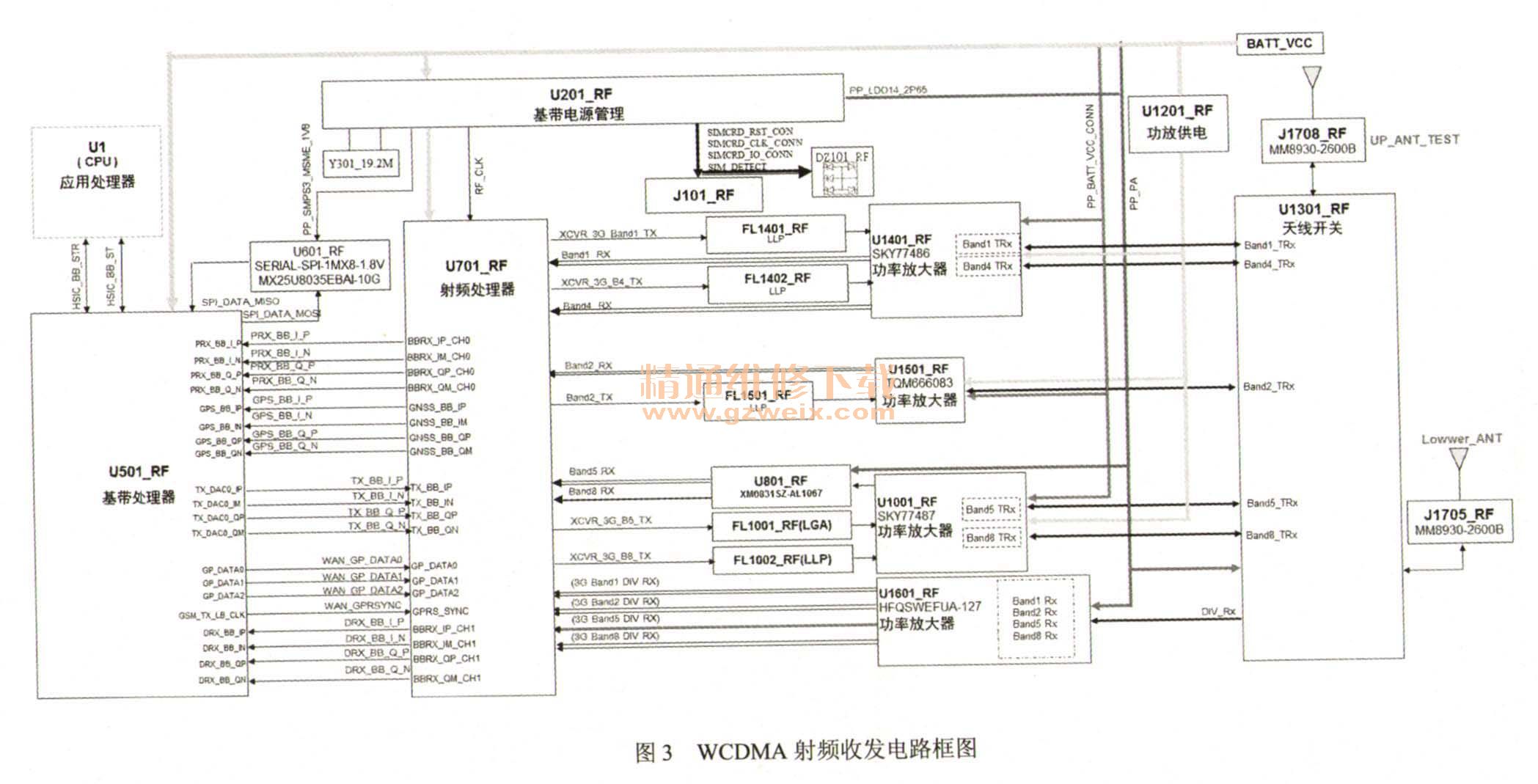

WCDMA射频收发电路框图如图3所示。
BAND1、BAND2、BAND5、BAND8的分集接收信号的处理由U1601_TRx完成，接收的分集接收信号送到射频处理器U701_RF内部进行解调。
1.4 CDMA2000射频收发电路
在iPhone 5中，CDMA 2000部分支持BC0和BC1，其中BC0为CDMA800M，BC1为CDMA1900M。好多维修同行在看iPhone 5的原理图时，找不到CDMA 2000的信号通道，其实CDMA 2000部分的收发电路是和其他部分共用的。
BC1频段收发路径如下：
BC1频段和BAND2共同使用一个功放U1501_ RF，接收信号从天线接收经过天线开关U1301_RF、输出BC1_TRx信号送至功率放大器U1501 RF，经过处理后的信号送至射频处理器U701 RF内部进行处理。
射频处理器U701 RF输出XCVR_ 3G_BC1_TX信号，分别经过发射滤波器FL1501_RF送至功率放大器U1501_RF内部进行放大，放大后的射频信号BC1_TRx送到天线开关U1301 RF经天线发射出去。
BC0频段收发路径如下：
BC0频段和和BAND5共用功放U1001_RF，接收信号从天线接收经过天线开关U1301_RF，
输出BC0_TRx信号送至功率放大器U1501 RF，经过处理后的信号经过电子开关U801 RF送至射频处理器U701_ RF内部进行处理。
射频处理器U701_RF输出XCVR_3G_ BC0_TX信号，经过发射滤波器FLI001_RF送至功率放大器U1001 RF内部进行放大，放大后的射频信号BC0_TRx送到天线开关U1301_RF经天线发射出去。
BC1、BC0的分集接收信号的处理由U1601_RF完成。接收的分集接收信号送到射频处理器U701 RF内部进行解调。

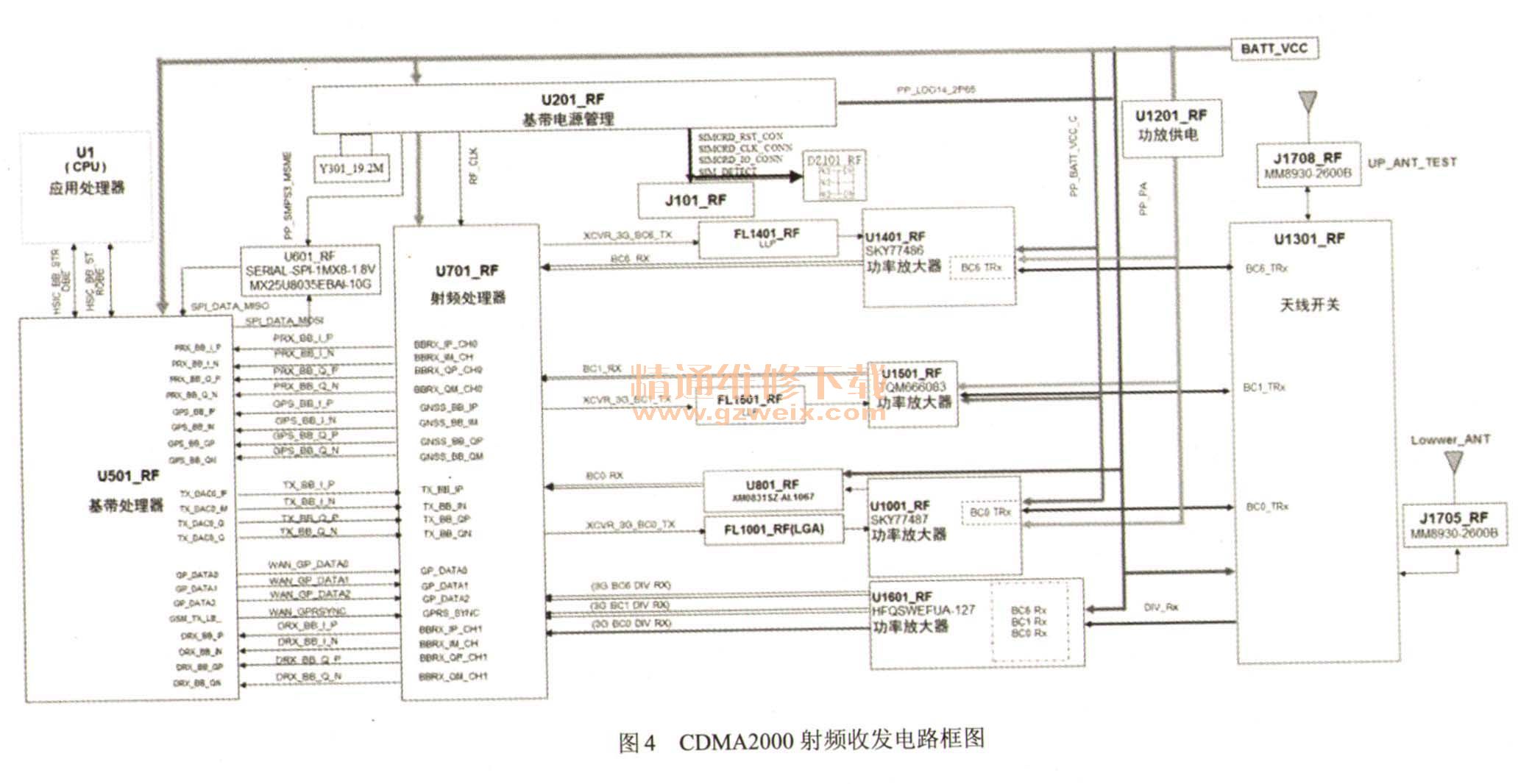

CDMA2000射频收发电路框图如图4所示。
1.5 LTE射频收发电路
在iPhone 5手机中，LTE只支持FDD制式，不支持TDD制式，所以，中国移动的4G是无法使用了。LTE射频收发部分支持BAND13、BAND17，它们共用一个功放U1101_RF。接收信号从天线接收经过天线开关U1301_RF，输出BAND13_TRx信号经FL1302 RF送至天线开关U1102_RF，经过处理后的信号送至射频处理器U701 RF内部进行处理；接收信号从天线开关U1301_RF输出BAND17_TRx信号送至天线开关U1102_RF，经过处理后的信号送至射频处理器U701 RF内部进行处理。
射频处理器U701 RF输XCVR_3G_B13B17_TX信号，经过发射滤波器FL1101_RF送至功率放大器U1101 RF内部进行放大，放大后的射频信号经天线开关U1102 RF送到天线开关U1301_RF经天线发射出去。
BAND13、BAND17的分集接收信号的处理由U1601_RF完成。接收的分集接收信号送到射频处理器U701_ RF内部进行解调。

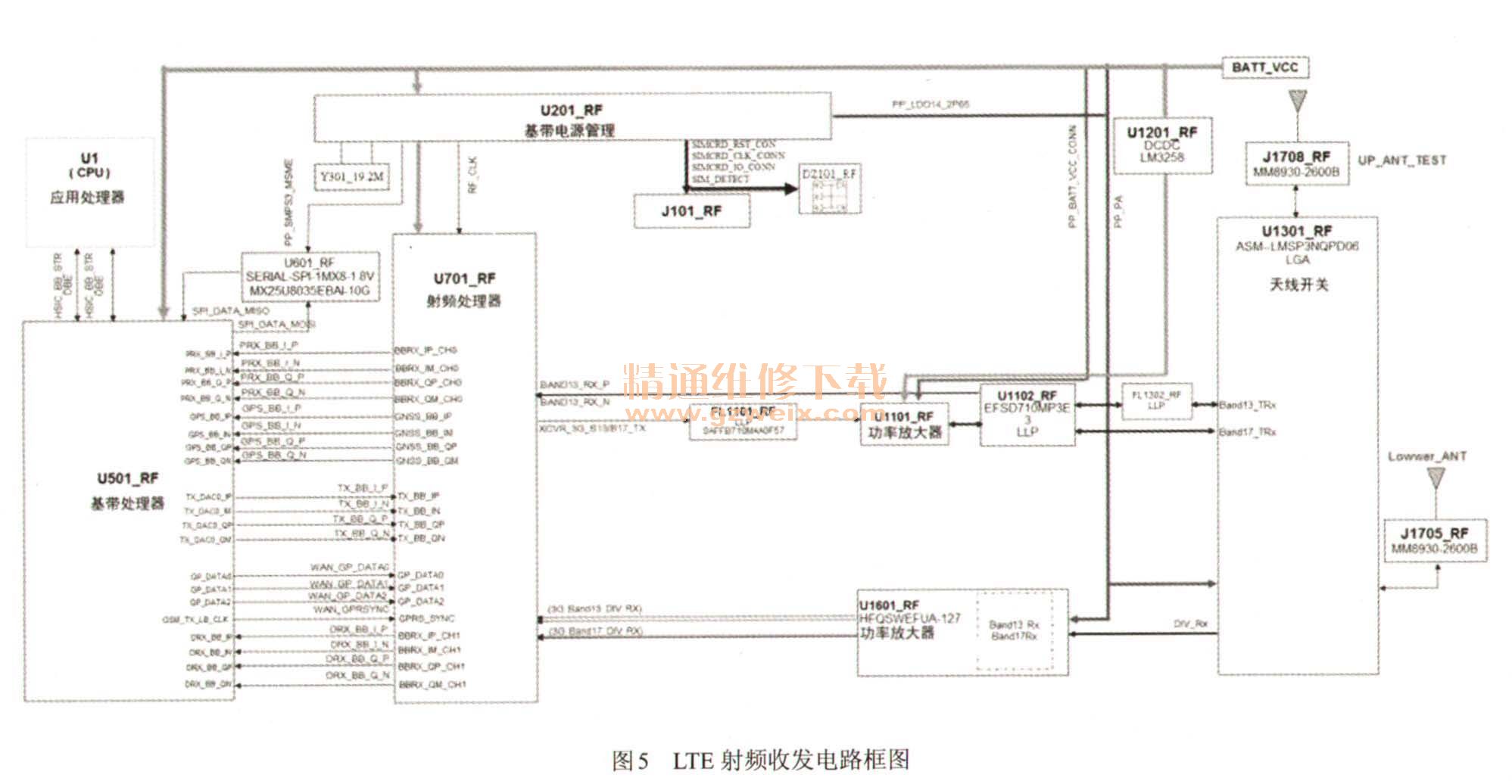

LTE射频收发电路框图如图5所示。
