新手篇—图解手机维修入门与精通(上)
来源:本站整理  作者:佚名  2015-01-25 09:58:24

    第七章 听筒及话筒电路故障维修
    7.1找到听筒及话筒电路
    听筒及话筒电路主要是由音频信号处理集成电路、微处理器(CPU)、听筒(扬声器)、话筒及接口电路等构成。听筒电路主要将天线接收的信号经过射频电路、微处理器、音频信号处理电路后,输出EARN信号和EARP信号,最终送到听筒(扬声器)发声;话筒电路主要将语音通过话筒转换成点信号(MICP),该信号经过话筒电路放大和数字编码后,输出TXI/Q信号送入射频电路中,最终通过天线发射出去。

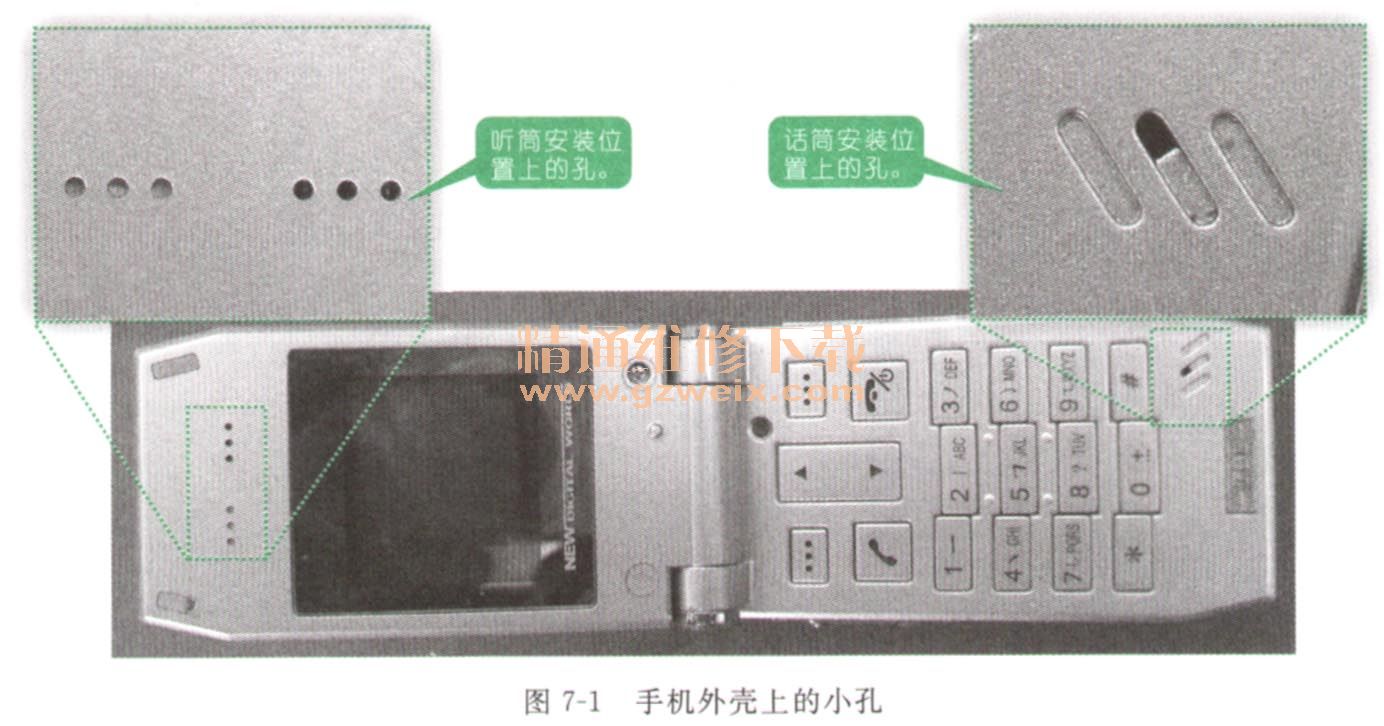

    在手机的外壳上,常常设置有几个小孔,如图7-1所示。当用户将手机放置在耳旁时,小孔对应用户的耳朵和嘴,而这些小孔的下面则是听筒和话筒的安装位置,如图7-2所示。

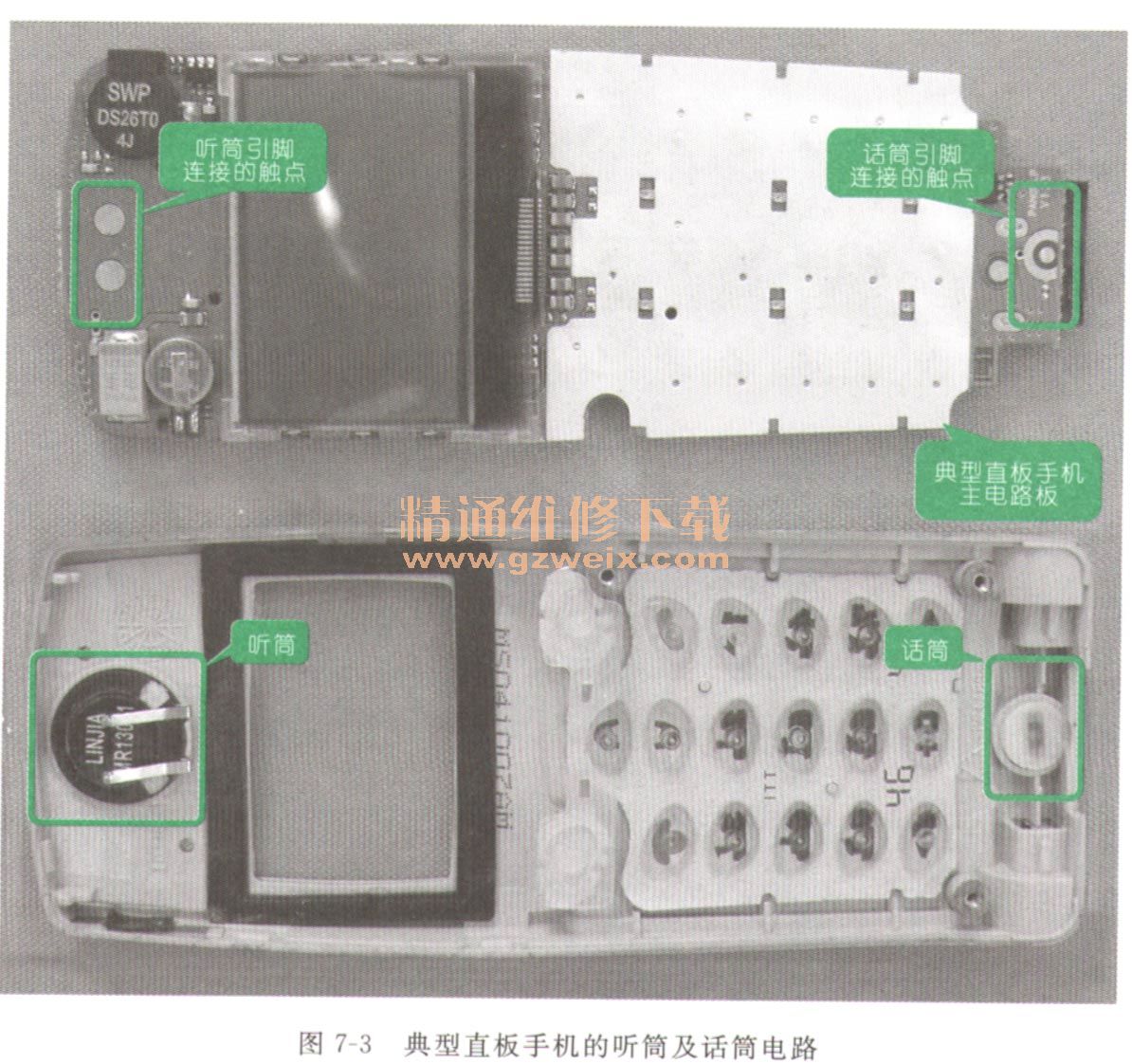

    除了上述的方法能找到听筒和话筒外,还可以根据听筒和话筒安装位置不同,进行判断。目前流行的直板手机和翻盖手机听筒、话筒的安装位置不同,通常直板手机的听筒和话筒分别安装在主电路板上方和下方位置,如图7-3所示。

    翻盖手机的听筒常常安装前盖上,而话筒常安装在主电路板上,如图7-2所示为典型翻盖手机中听筒及话筒电路安装位置。

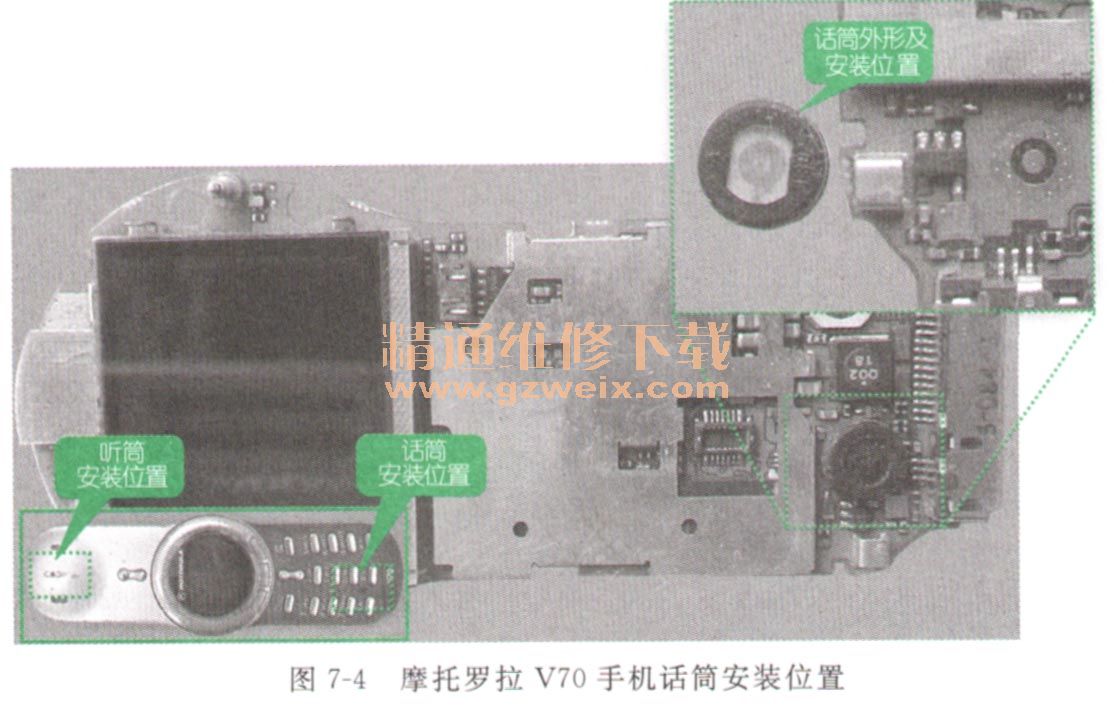

    下面简单介绍几种常见手机听筒及话筒的安装位置。如图7-4所示为摩托罗拉V70手机,此款手机采用压接的方式将话筒固定在电路板上,听筒安装在前盖上。

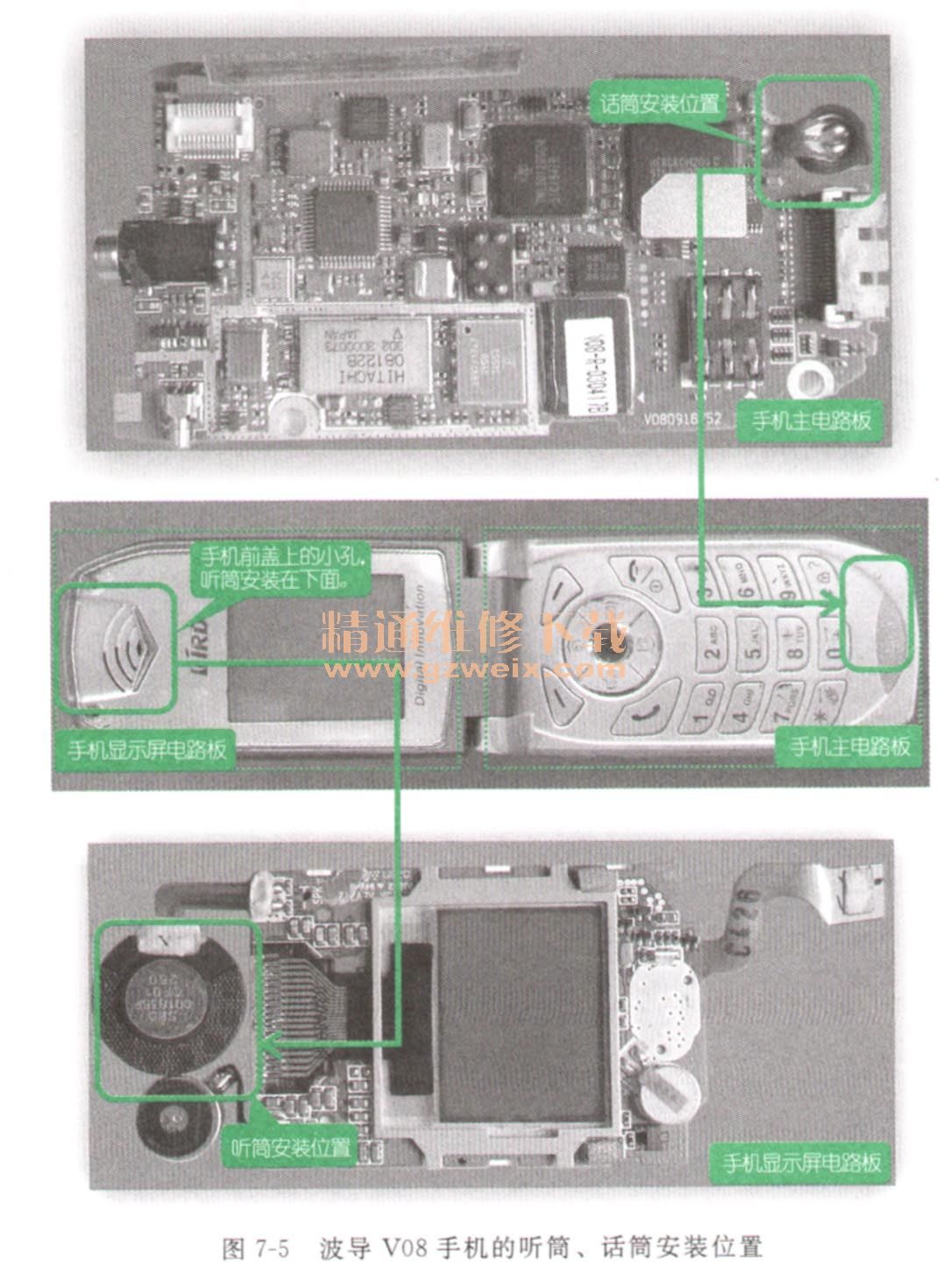

    如图7-5所示为波导V08手机的听筒和话筒安装位置,该款手机的听筒、话筒通过引线焊接在电路板上。

    7.2搞清听筒及话筒电路的工作原理
    听筒及话筒电路是用来处理声音信号的电路,它主要由音频信号处理电路的编码/解码、听筒、话筒及其接口电路等器件组成。如图7-6所示为听筒及话筒电路的基本工作流程。从图中可知,当接听电话时,天线接收的信号经射频电路放大变频后输出RXI/Q信号送入音频信号处理电路,经过解码和D/A变换处理后输出EARN信号和EARP信号,最后送入听筒发出语音信号;在发送电话时,话筒输出的MICP信号送到音频信号处理电路中,经过A/D变换和编码处理后输出TXI/Q信号送入射频电路中,在射频电路中经调制和变频后,再经功放后送到天线端发射出去。

    下面简单介绍听筒及话筒电路工作原理,如图7-7所示为听筒及话筒电路工作原理方框图,该电路主要是进行数字语音信号的编解码处理转换,如将手机接收的信号进行解码,然后再将解码的数字音频信号转换成模拟音频信号,最后去驱动听筒。通常音频电路中还有话筒输入接口电路、听筒驱动电路。在微处理器芯片中还包含数字音频信号的处理电路(DSP)。

    1.话筒电路
    话筒电路是将用户说话的声音变成电信号的器件。话筒输出的信号先经放大后,再变成数字信号,如图7-8所示为典型手机话筒电路。为了提高话筒信号的清晰度,降低环境噪声的干扰,在话筒信号接口电路中,设有多个滤波电路。话筒信号经滤波后再送到N100电路中,在该电路中模拟话筒信号经过放大、A/D变换以及PCM编码处理后输出TXI/Q(发送数据)信号。TXI/Q信号再送入到射频信号处理电路中。

    2.听筒驱动电路
    如图7-9所示为典型手机听筒驱动电路,由射频信号处理集成电路N500输出的RXI/Q(接收解调信号)信号送入音频信号处理电路N100中的G8脚和F8脚中。RXI/Q信号经过N100电路的解密、解码、D/ A变换和放大等处理后还原出声音信号。声音信号由N100的D1脚和D2脚输出,经过RC电路滤波后,去驱动听筒。其中N100的D5脚为PCM(脉冲编码调制信号)信号输入端,B5为PCM信号输出端,C5、C6为时钟信号端。

    7.3看懂听筒及话筒
电路故障检修过程
    7.3.1波导手机听筒及话筒电路故障检修过程
    故障现象描述
   波导D660手机接听电话正常,但对方不能听见声音。
     故障分析指导
    如图7-10所示为波导D66。手机话筒电路与实物图,语音经过话筒后转换成话筒信号。电路中的电感和电容元器件构成了滤波电路,这些电路可以滤除电路中的杂波,提高话筒信号的清晰度。话筒信号(MICPO和MICN1)经滤波后送到微处理器U100的音频处理电路中,在U100中经过放大、A/D变换等处理后输出I、IB、Q、QB信号送到射频信号处理电路中。

    故障检修指导
    该手机接听电话正常,而对方听不见声音,出现此类故障常常是话筒电路故障,可重点检查话筒和话筒信号处理电路中的元器件。
    (1)先检查话筒电路中的元器件引脚是否有脱焊的现象,经过检查没有发现脱焊现象。
    (2)接下来,用万用表检测话筒是否良好,将万用表量程选择“R×1k”挡,红表笔连接话筒的正极,黑表笔连接话筒的负极,如图7-11所示。正常情况下,测得阻值为0. 7kΩ。

    当万用表的红、黑表笔连接话筒引脚时,实际上构成了一个回路,万用表的电源作为话筒的供电端。此时,如果对话筒吹气,万用表指针随之摆动,则说明话筒性能良好;反之,说明话筒损坏,需要更换。
    关键提示:
一些手机的话筒标记有正、负极性,如图7-12所示。使用万用表检测时,注意红表笔连接正极(+),黑表笔连接负极(-)。

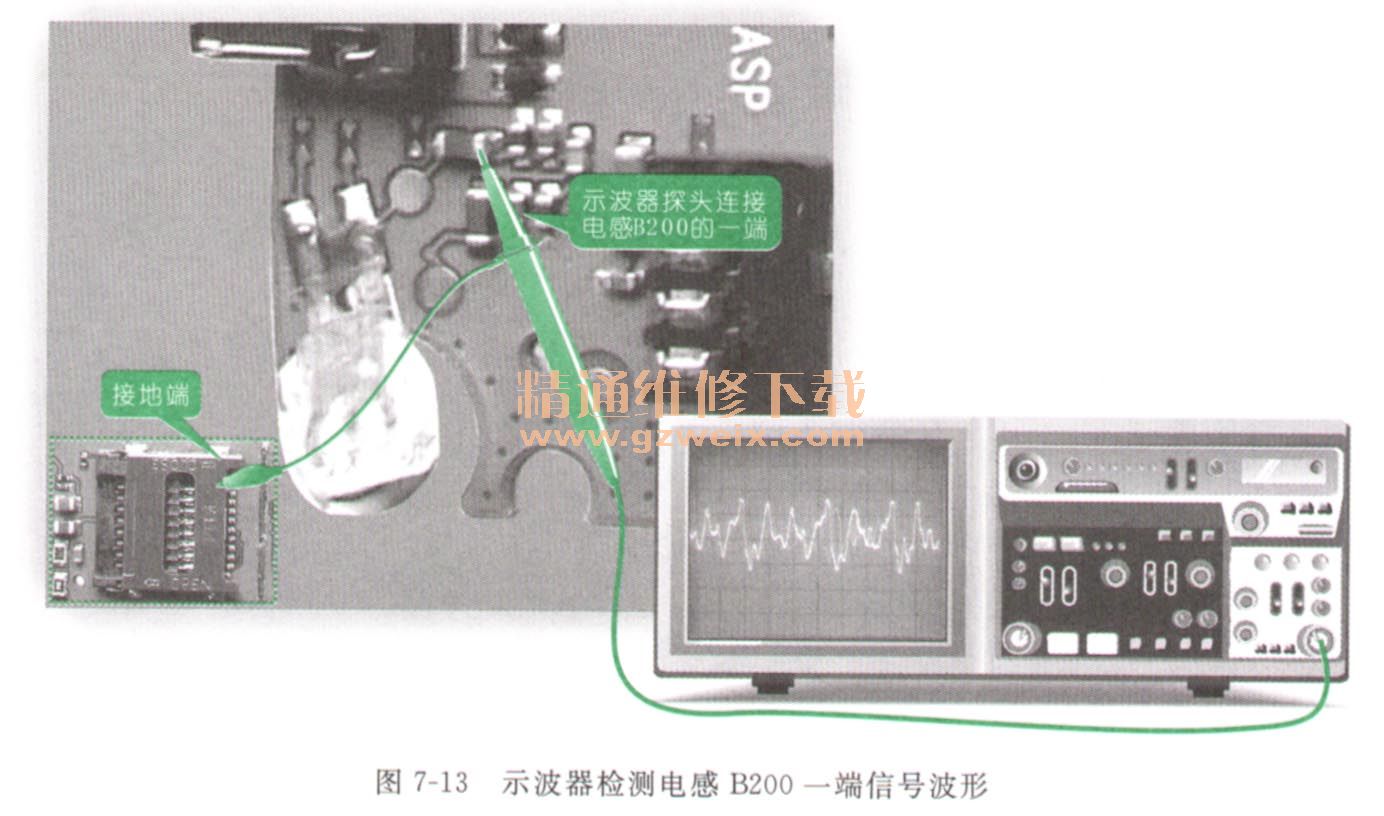

    (3)经过检测发现话筒性能良好,再用示波器检测电感B200一端的信号波形,将接地夹连接接地端(或金属外壳),探头连接B200的一端,在拨打电话对话筒说话的情况下应测得如图7-13所示波形。

    经过检测发现,电感B200一端无音频信号,说明B200损坏,需更换。更换损坏的元器件后,重新开机后,故障排除。
