瑞芯微2.4英寸屏系列MP4没有固件的处理方法
来源:本站整理  作者:佚名  2013-07-24 08:54:31

    ROCK2608A方案的瑞芯微2.4英寸屏系列MP4(山寨厂的),没有固件的处理方法。
    分析检修:分析市面上各种各样以RK2608A为核心的机子,不难发现它们有一个共性—按键都只有“M”键,“音量+”、“音量-”、“下一曲”和“上一曲”及播放键。屏大小都是2.4英寸的,闪存都是1GB或2GB的。几乎所有的机子都支持外接SD卡或是TF卡,用于视频缓冲的SDRAMI几乎都是一个型号。

    再来看电路上的共性—通过查看不同牌子的机子的电路图发现厂家由于所用零件的不同而有些许改变之外,芯片的各10接口改变不大。也就是说这些机子都是基于RK2608A的基本电路上有所演变,但整个构架还是相同的。最重要的还是上述基本的功能键都是对应的RK2608A的51、52、53、54、55这几个脚。

    最后再看一下写软件的情况,笔者发现只要是采用RK2608方案的机子,无论什么牌子的固件都能写进去并且都能使用原来的开机键正常开机。只要是闪存类型一样的,无论什么牌子1GB或2GB的闪存都能写出正常的容量并能正常存储文件,并且大部分牌子的机子都能写出正常的屏显。

    不同的是,如果屏不同,写后可能出现无屏显;闪存类型不同,写后可能出现存储功能不能正常使用;键位不同,写后可能出现按键位置错乱或是一些功能按键无法使用(有的有收音机功能有的没有,但这个并不影响使用)。

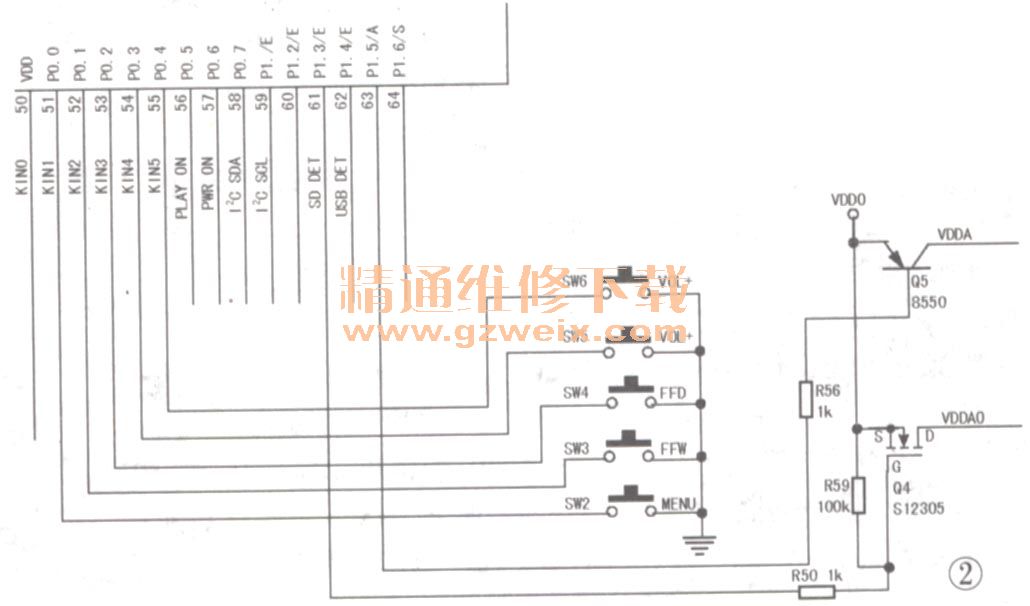

    因此,只要是采用RK2608方案的机子,如果真的找不到原厂的固件那就随便找一个同类型的固件,只要写出屏显及写出正常的闪存容量就行,功能按键不对,没问题,写好软件后,把功能键不对的用工具划开原线路,表笔一端接地,一端接 RK2608的51~55脚,找到功能一样的就飞线,就算功能键全不对的也只需飞4条线即可,播放键一般都不用改都能正常使用。用这种修机方法几乎能修好所有RK2608方案的机子,想写成什么牌子的机都没问题。控制按键的电路图如图2所示。
