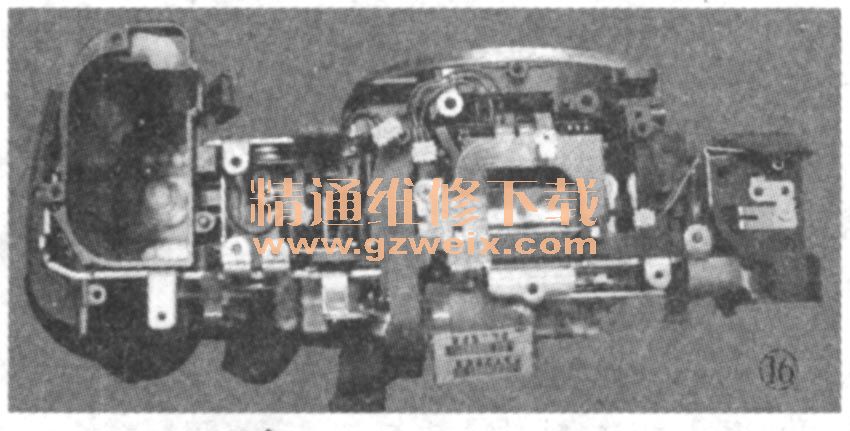

第十二步：如图15所示，拆卸底部驱动板，拧下固定螺钉15-1、15-2、15-3、15-4，将排线PX15 -1、PX15-2、PX15-3、PX15-4、PX15-5、PX15-6、PX15-7、PX15-8、PX15-9从电源板上分离，拿开电源板至如图16所示状态。

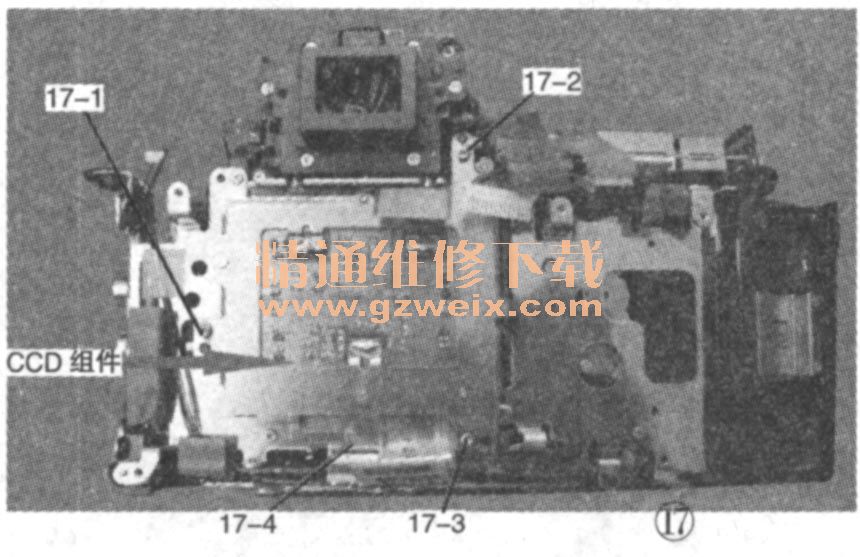

    第十三步：如图17所示，拧下固定螺钉17-1、17-2、17-3、17-4，拿开CCD组件至如图18所示状态。

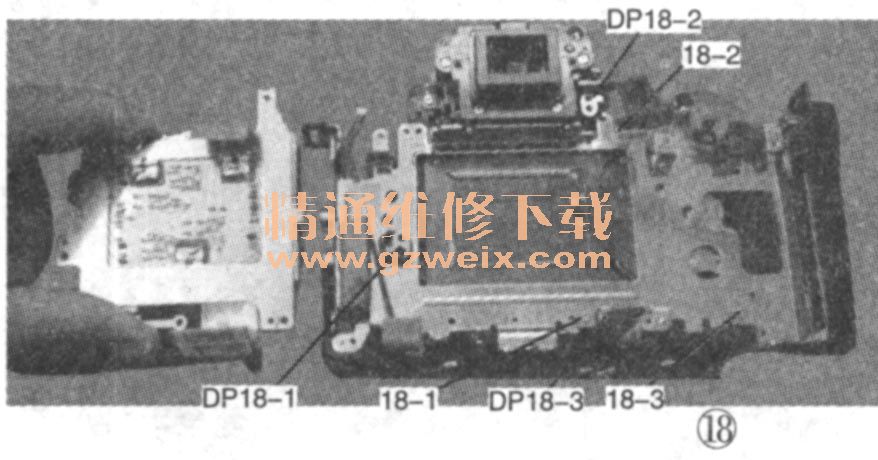

    第＋四步：拧下图18中的固定螺钉18-1、18-2、18-3，拿开三组垫片和垫片下的橡胶垫圈DP18-1、DP18-2、DP18-3。

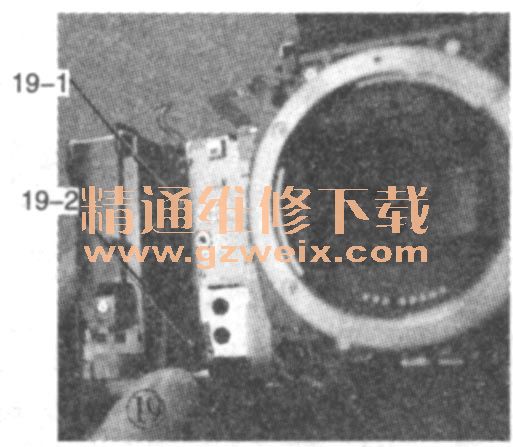

    第十五步：拧下如图19中所示的固定螺钉19-1、19-2。

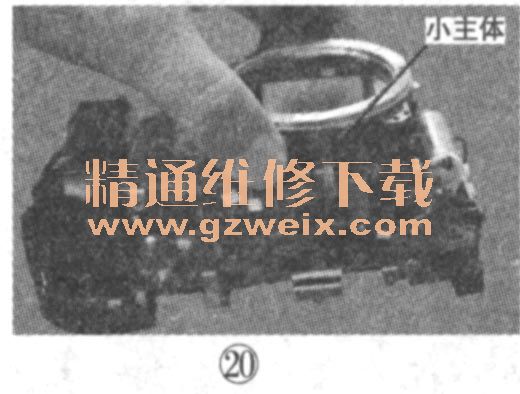

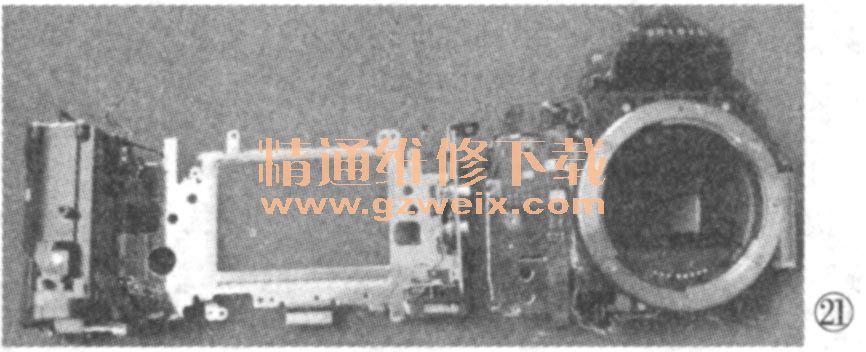

    第十六步：至此，相机的小主体可以如图20所示轻轻提起拿开至如图21所示状态。

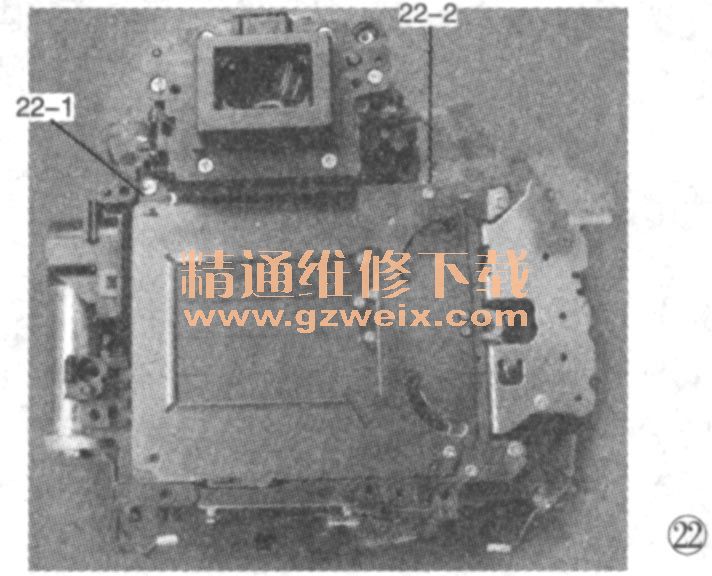

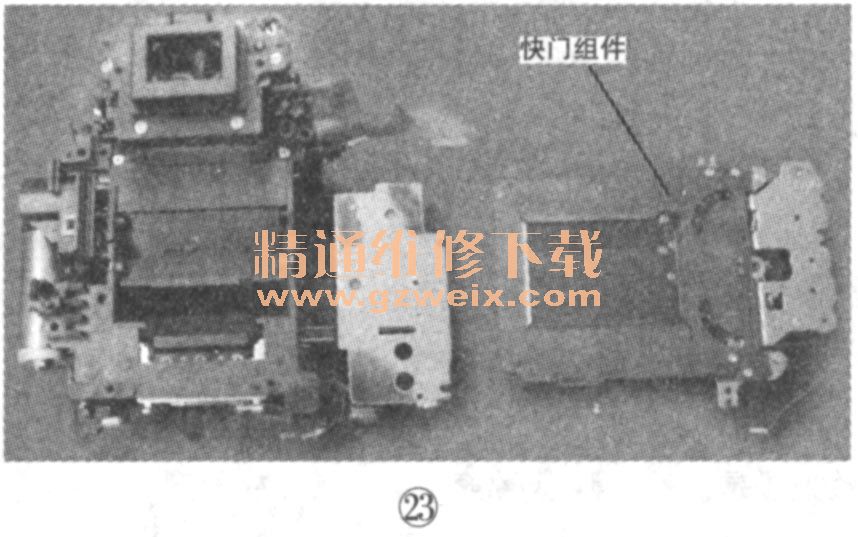

    第十七步：图22是小主体的背面图，拧下图中的固定螺钉22-1、22-2，将快门组件拿开至如图23所示状态。

    第十八步：至此，只要换上好的快门组件，依次将相机回装即可（回装的步骤在此略去），相机修复完成。
