第五步：如右图6所示，翻起图中左边所示的接口盖皮，拧下固定螺钉6-1、6-2、6-3，然后揭开饰皮，拧下图中右边所示饰皮下的固定螺钉6-4、6-5，至此，外壳的固定钉全部拆除，可以分步去除外壳了。

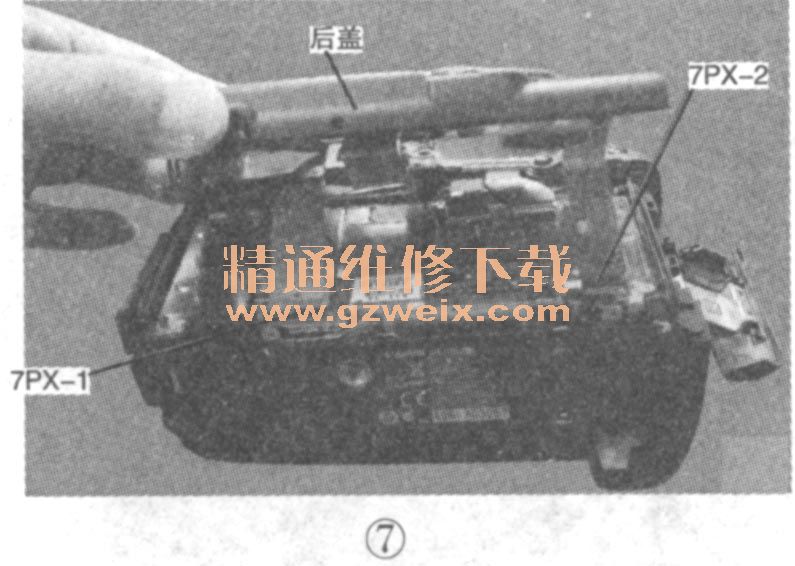

    第六步：轻轻提起后盖至如图7所示状态，分离开接插排线7PX-1、7PX-2，拿开后盖，至如图8所示状态。

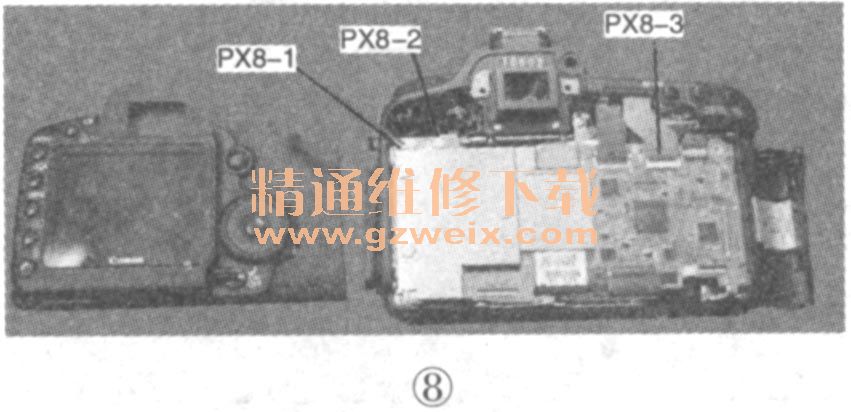

    第七步：如图8所示，将接线PX8-1，PX8-2 ，PX8-3从电路板上分离。

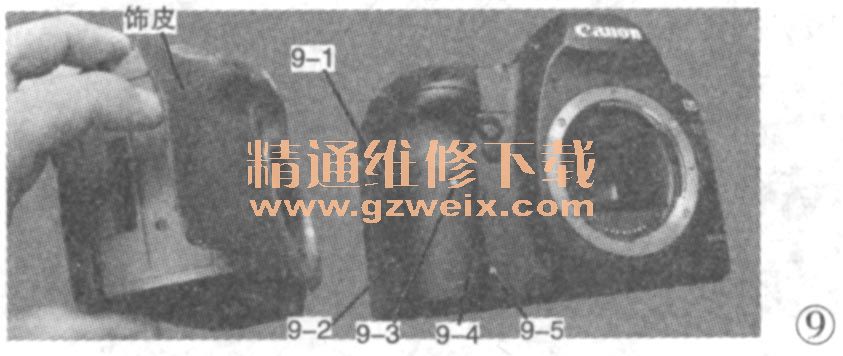

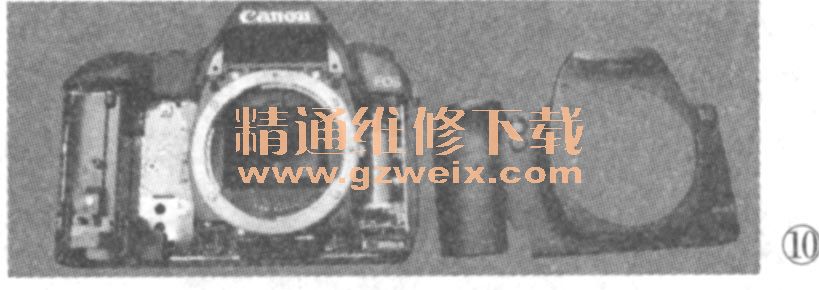

    第八步：如图9所示，揭开相机握手处的饰皮，拧下固定螺钉9-1、9-2、9-3、9-4、9-5，拿开前盖，至如图10所示状态。

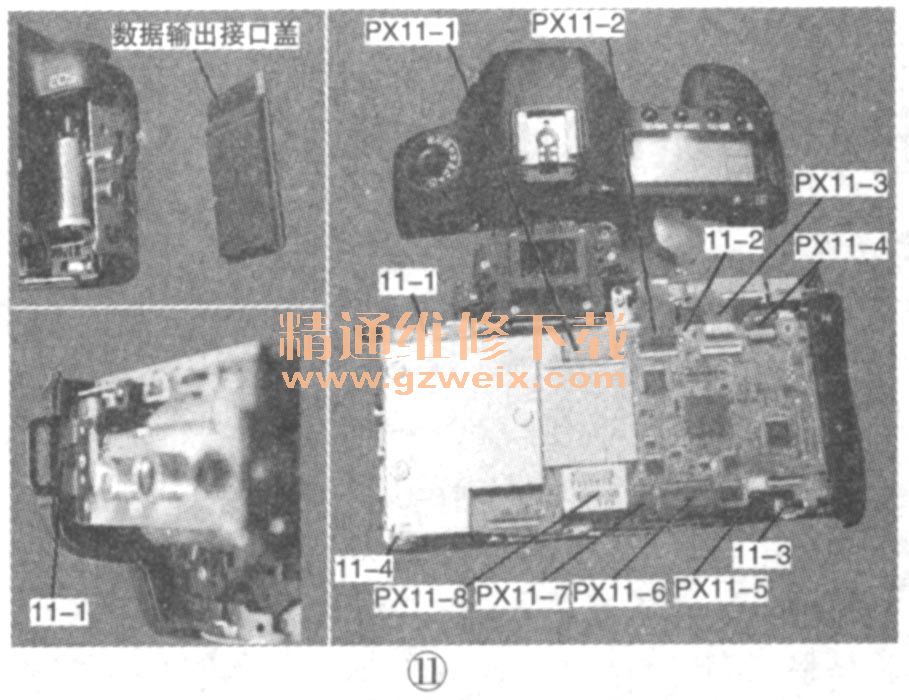

    第九步：如图11所示，拿开图左上角所示的数据输出接口盖，然后如图左下角所示的固定螺钉11-1，这时可以拿开相机顶盖至如图11右半部所示。接下来分离主板，拧下固定螺钉11-1、11-2、11-3、11-4，将排线PX 11-1、PX11-2、PX11-3、PX11-4、PX11-5、PX11-6、PX11-7、 PX11-8与主板分离，至如图12所示状态。

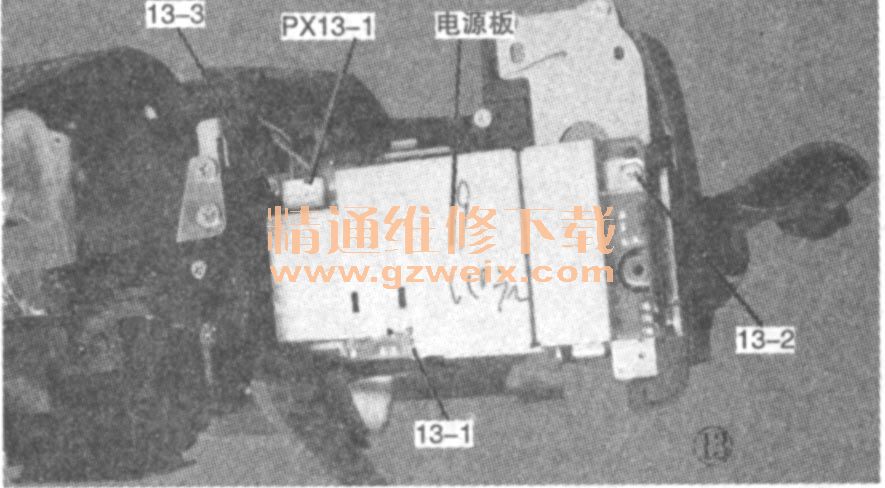

    第十步：如图13所示，拆卸电源板，柠下图中的固定螺钉13-1、13-2、13-3，将PX13-1从电源板上分离，拿开电源板。

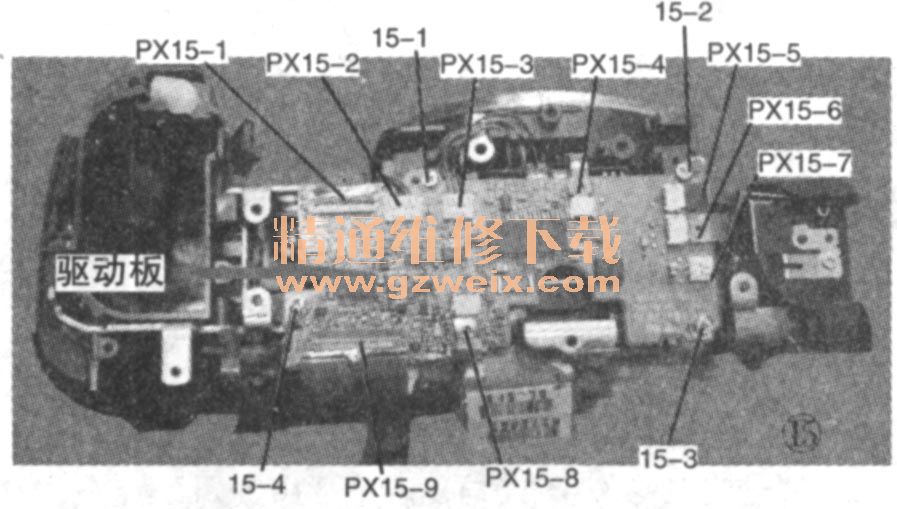

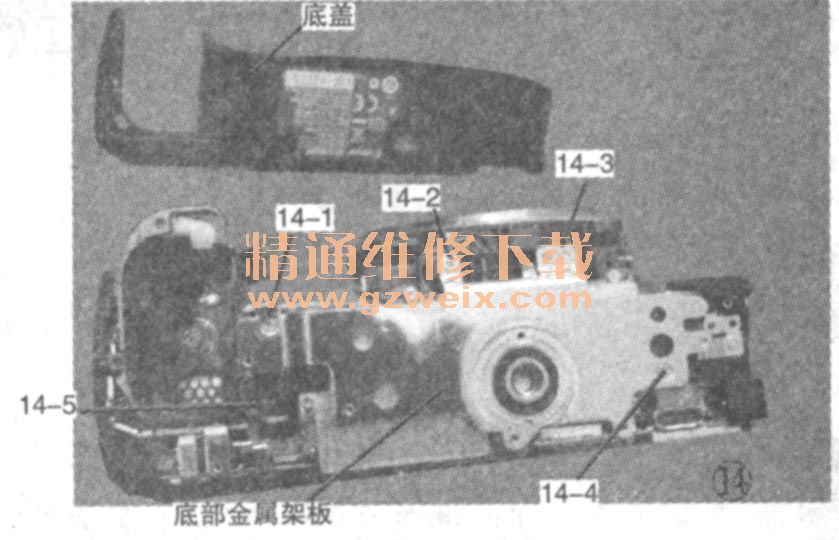

    第十一步：如图14所示，拆卸底部，拧下固定螺钉14-1、14-2、14-3、14-4、14-5，拿开底部金属架板，至如图15所示状态。
