佳能G10数码相机镜头光圈排线的更换（下）

来源：本站整理作者：佚名 2013-09-09 10:14:29

    1．被分离出来的镜头背面如图18所示，拧下图18中的镜头固定钉18-1、18-2、18-3。

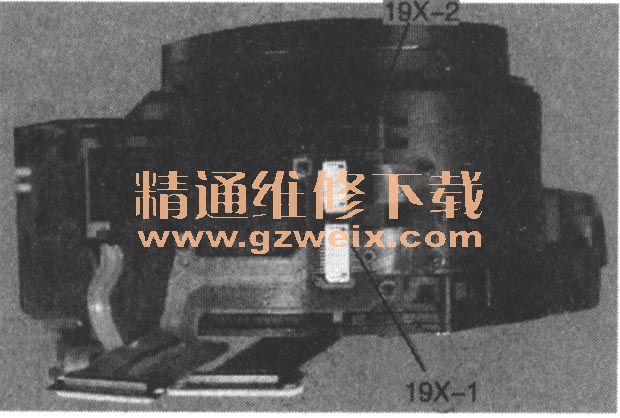

    2．如图19所示，在镜头的侧面将两组排线19X-1，19X-2从对应的卡线槽中分离出来，然后将镜头的后座提起翻开，至如图20所示状态。此时，镜头的驱动齿轮组与镜头筒分离了，镜头筒的伸缩可以人工手动变换，便于取出镜头筒内部的各个部件。

    3．手动变换如图20中的镜头筒部分，将镜头筒变换至最长焦距位置如图21状态。

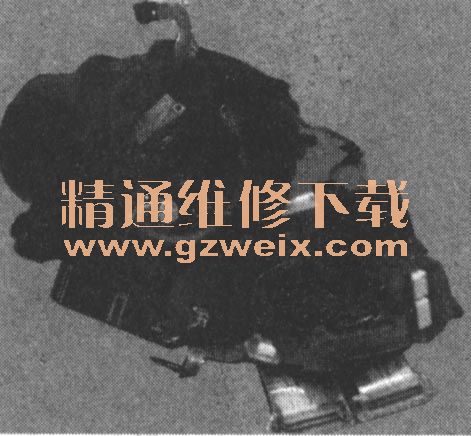

    4．在镜头筒的侧面将两组镜头排线从镜头筒外向筒内抽出，至如图22所示状态。

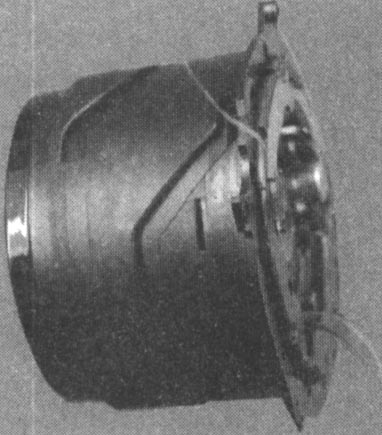

    5．将带导轨筒的镜头筒内部分从带齿的镜头外筒中提出，至如图23所示状态。

    6．将图23所示的带导轨筒的镜头筒手动变换至最短焦距，至如图24所示状态，从导轨筒中取出内三节镜头筒，至如图25所示。

    7．此时，可以取出镜头后部的对焦镜头组件。然后，再次将镜头筒部分手动变换至最长焦端，至如图26所示状态。

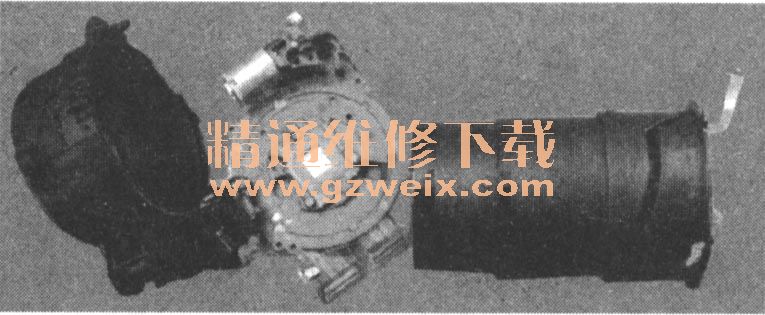

    8．如图26所示，将镜头的三个内导轨筒销从镜头外筒A的卡口中解开。这个卡扣的解开，可以根据塑料镜头的适度弹性来进行，就是适当拿捏镜头大筒A，让镜头筒口稍微变形为椭圆形，然后用镊子加点力将筒销从卡口中挑出，如此操作，将三个筒销都从卡扣中挑出后，将大筒A拿开，镜头的前筒也随之从内镜头导轨筒脱离，至如图27所示。

    9．图27中所示的右边部分是镜头的核心部分，镜头的光圈控制组件和防抖组件都设计集成在这里。
