2．个人防护设备（PPE）及专用工具
    在高压系统上执行特定任务时，必须使用正确的个人防护设备（PPE）。在隔离高压系统进行电压检查时，某企业推荐的被归类为Cat 0级别的个人防护设备PPE（图13）包括：橡胶手套（0级，1 kV）、面罩、不熔化不易燃的服装；其他通用安全设备包括：安全防护柱和链条（用于在需要时设立指定安全工作区域）、非导电安全救援挂钩（额定电压为1 kV）。

    3．认可的诊断工具和应用程序

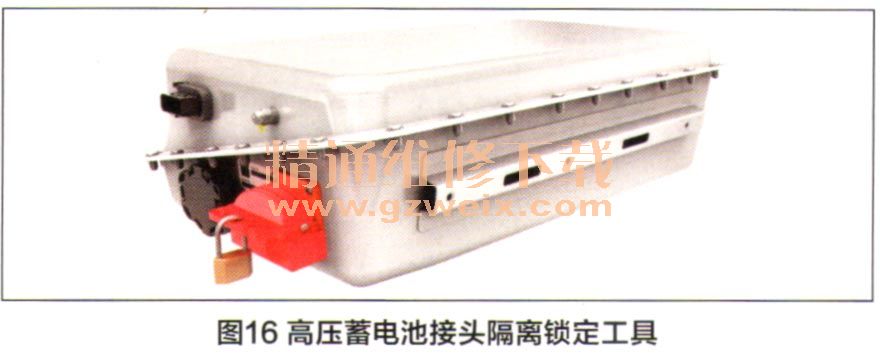

    不同的厂家会推出基于其特定车型的专用工具，下面介绍一些其中较为通用的工具。执行断电流程时，需要从高压蓄电池上断开高压系统，必须使用认可的专用测试设备证实高压系统已不带电，并且其安全程度适合工作。要隔离待执行工作的高压系统电源，并安装认可的隔离装置，如断接盒和安全检查接头VM8105/VM8109、测量设备VS8973、隔离锁定工具、标识标签。
    （1）断接盒和安全检查接头VM8105/VM8109如图14所示，该测试设备需要与诊断设备（即俗称的该车型诊断电脑）上的断电应用程序配合使用。打开应用程序后，软件将会自动启动，并利用图形显示引导用户完成测试流程。第一个屏幕将会显示一列安全警告和预防措施，用户需要确认其已阅读并理解这些内容。然后将会显示一个验证报告，用户只有在承认该警告，并表示同意后才能继续使用测量应用程序。系统将会在测试设备上执行验证测试，仅在获得有效读数后才允许用户继续。用户需要执行分步流程，在应用程序允许下一步开始前，必须验证每个部分。在成功获得所有有效读数后，认可的诊断设备屏幕将会自动显示一个表示高压系统已断电的画面。然后，系统将会生成一个报告，用于确认测试表明高压系统中已不存在电压，已被视为处于安全状态。用户应该打印该报告并将其附在车辆文件／维修单上。测试必须由具备资质的人员（EVAP或EVSAP）执行。

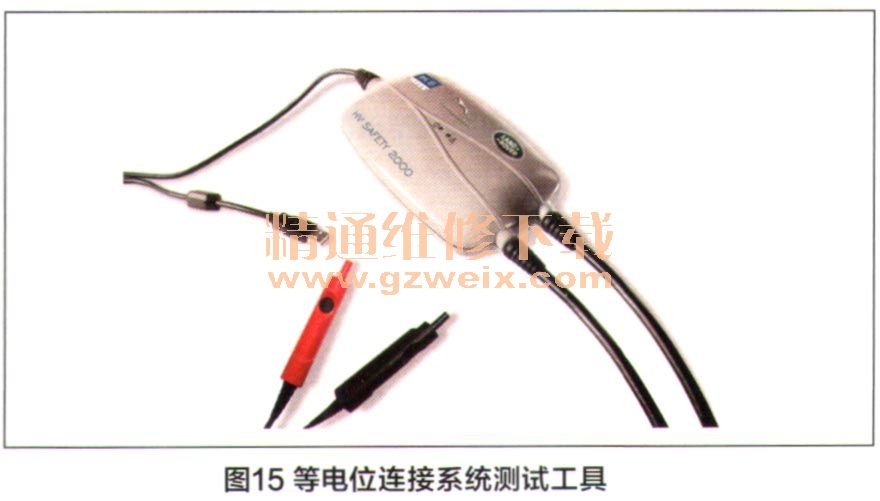

    （2）测量设备VS8973如图15所示，是用来进行等电位连接系统测试的。等电位连接是一种连接高压系统所有裸露金属表面的做法，其设计并非用于承载电流，而是作为一项防电击的保护措施。所有高压系统部件均有一根通过螺栓与车辆底盘相连的带状搭铁线，这些带状搭铁线通过底盘将所有部件有效地连接到一起，最终形成了一个等电位区域。如果发生故障，例如发生高压正极接地故障（导体接触到金属壳体），则等电位连接系统将会确保所有部件均保持相同的电位（等电位）或电压。如果在维修中松开或拆卸任何等电位连接电缆固定件，则必须对等电位区域执行等电位连接测试。该测试设备需要与认可的诊断设备上的电路等电位连接测试应用程序配合使用。打开应用程序后，软件将会自动启动，并利用图形显示引导用户完成测试流程。在记录所有有效的测量值后，即表示该测试已完成，然后系统会生成一份可以打印的报告。用户应该打印该报告并将其附在车辆文件或维修单上。对已断电并隔离的系统执行的测试必须由具备资质的人员（EVAP或EVSAP）执行。
