简述知豆城市微行电动汽车电机控制器
来源:本站整理  作者:佚名  2019-01-16 09:13:10

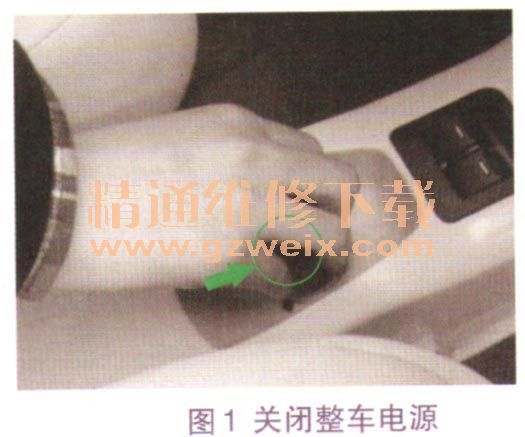

    ①将电源总开关推下,整车断电,如图1所示。

    ②断开DC/DC转换器总成输入端线束插头,如图2所示。

    ③断开DC/DC转换器总成输出端线束插接件,如图3所示。

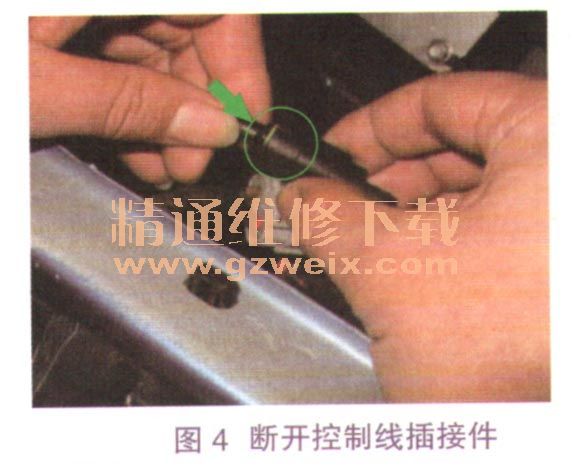

    ④断开DC/DC转换器总成控制线插接件,如图4所示。

    ⑤拆除DC/DC转换器4个固定螺栓,如图5所示。拧紧力矩:(9±2)N·m。

    ⑥取下DC/DC转换器总成。

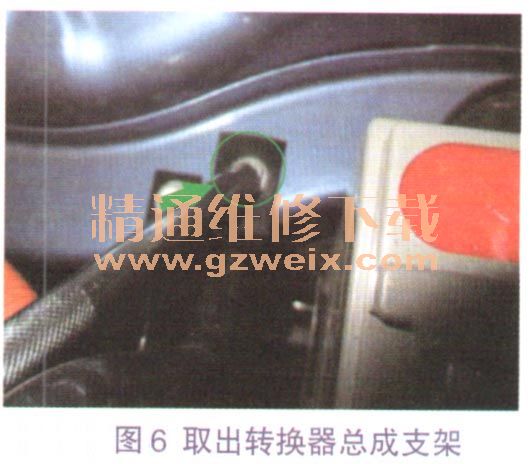

    ⑦拆除DC/DC转换器总成支架固定螺栓,将DC/DC转换器总成支架从前机舱盖中取出,如图6所示。

    ⑧断开电机控制器信号线插接件,如图7所示。
