（5）油门深度传感器
电子加速踏板通过驾驶员控制踏板臂的旋转角度，来控制位置传感器输出的电压信号然后将电压信号传递给ECU、ECU再根据位置传感器输出的电压信号控制电机电流大小以达到控制电机扭矩的目的。油门深度传感器连接电路见图4-28。
传感器电压检测见表4-4。

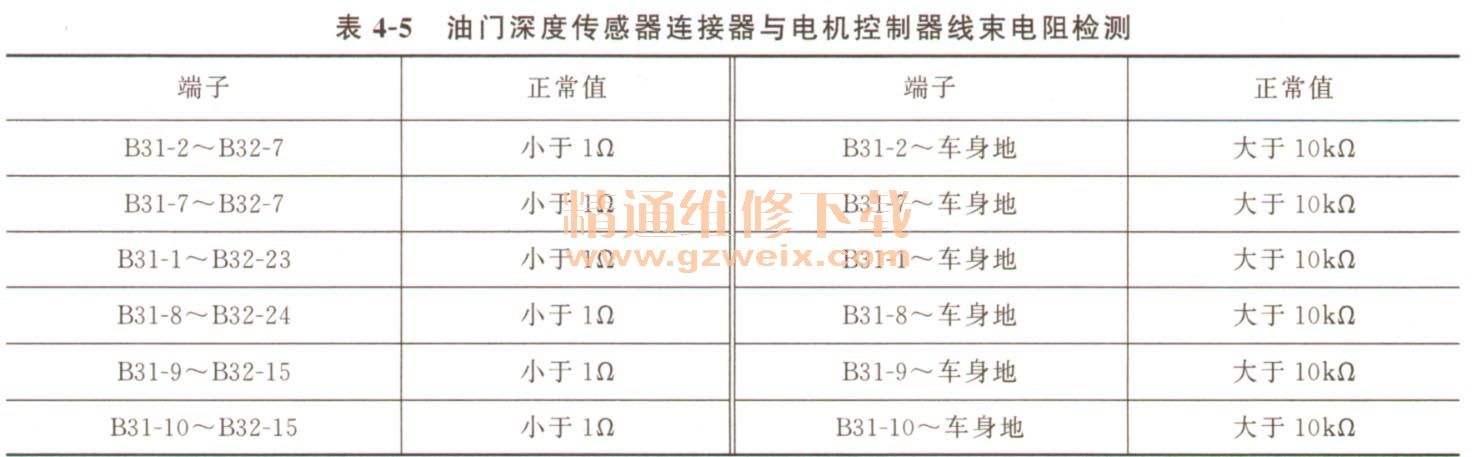

油门深度传感器连接器与电机控制器线束电阻检测见表4-5。
（6）刹车深度传感器

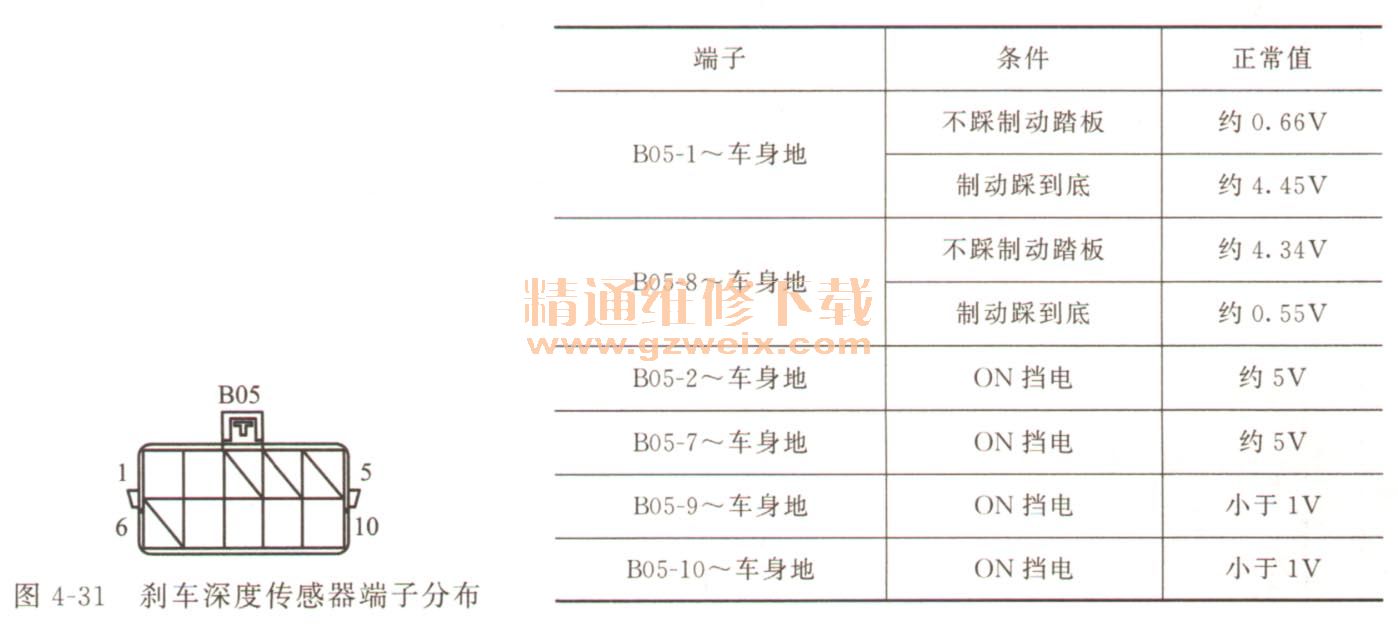

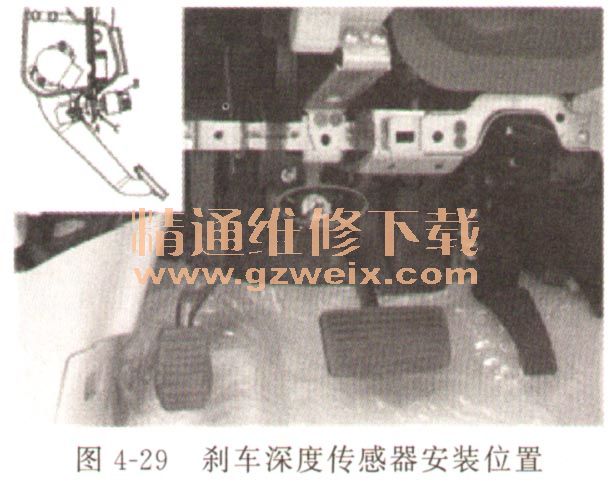

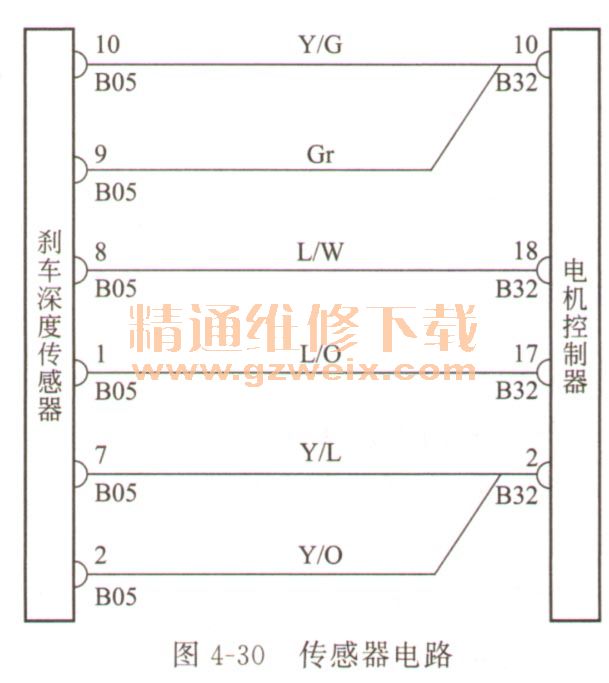

刹车深度传感器安装在制动踏板总成上，其位置和电路连接如图4-29、图4-30所示。刹车深度传感器端子位置如图4-31所示。

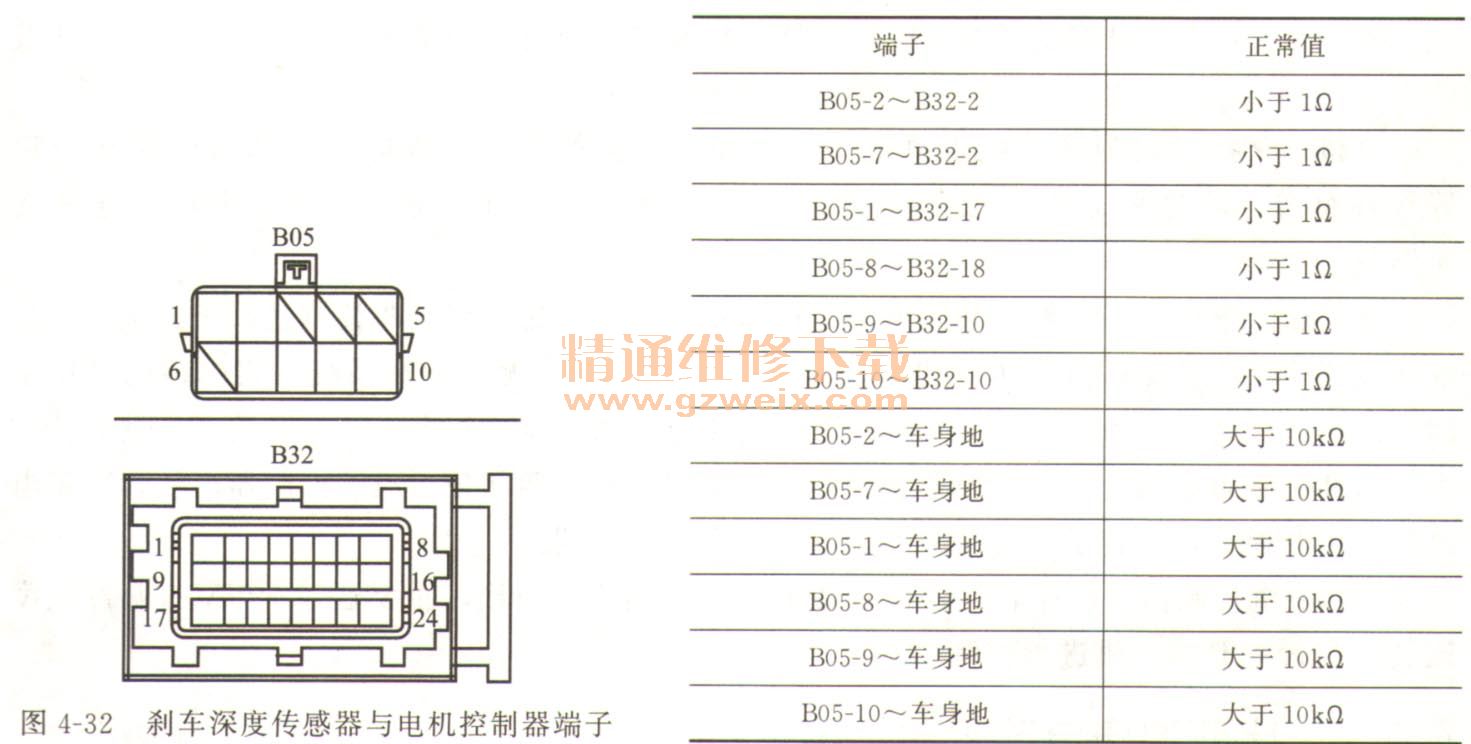

拔下刹车深度传感器B05连接器与电机控制器B32连接器，如图4-32所示，测量线束端连接器各端子间的电阻值。
