（3）空调压缩机CAN总线的搭铁短路测量
    用万用表分别测量低压连接器5号脚与车身、6号脚与车身之间的电阻（图9），电阻值应为无穷大，若电阻接近于0，故障为导线有搭铁现象。导线搭短路往往是由于导线绝缘胶老化、磨损导致导线的金属直接与车身相通。

    3．空调压缩机高压互锁信号线的测量
    用万用表测量空调压缩机低压接口内部2号脚与3号脚之间的电阻（图10），电阻值应小于1Ω，如果电阻无穷大，故障为线路断路。

    4.12V低压电源线测量
    点火开关旋至“ON”档，用万用表测量低压连接器1号脚的直流电压（图11），电压值应为9～14V，如果测得电压0，则检查FBII/7.5A熔丝、空调继电器，若保险及继电器良好，那么检查低压连接器1号脚与FBII/7.5A熔丝之间有否断路。

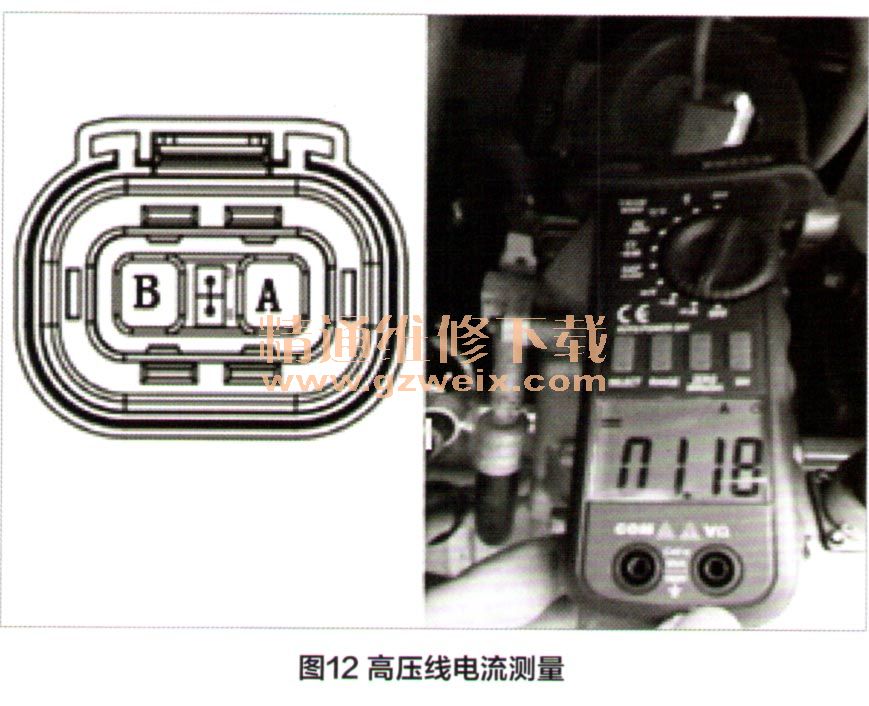

    5．空调压缩机高压线A、B线电流的测量
    连接空调压缩机低压连接器，把点火开关旋至“ON”档，打开空调“A\C”开关，把风量开至最大，用数字钳形表分别测量A线和B线的电流（图12），电流值应为1～1.5A，若电流值为0、检查动力电池高压线连接器以及高压控制盒高压线束连接器，如果连接器正常，则为空调压缩机内部控制器故障。

    四、修复检验
    把检查出的故障点进行修复或更换元件，连接空调压缩机高压连接器与低压连接器，装复蓄电池负极，确保各元件连接正常。把点火开关旋至“ON”档，打开空调“A/C”开关，风量开至最大，空调系统应工作正常；用压力表组测量空调系统高低管路压力，低压：0.25～0.35MPa，高压：1.3～1.5MPa、不开空调时，系统低压侧与高压侧压力平衡，压力：约0.6MPa。
