4 实例
    如0x51 A节点发送出目标地址为0x642的报文。网关接收到报文后的处理步骤见下。
    4.1网关1
    1）分析报文标识符0x642。

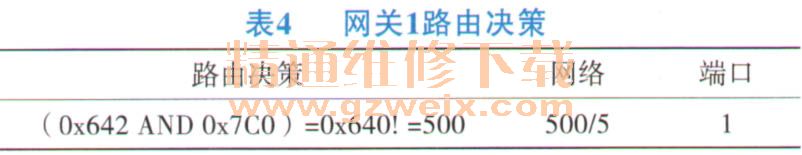

    2）网关路由决策，见表4、640不等于500、0x642不属于本地报文，需要路由。

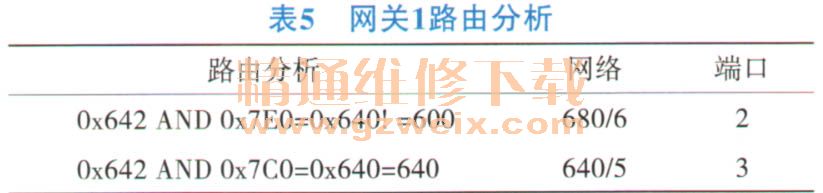

    3）网关路由分析，见表5。640不等于600，0x642不路由至端口2，而路由至端口3。

    4）检测报文是否发送到网关：0x642! =0x654、
    5）路由报文至端口3。
    4.2网关2
    1）分析报文标识符0x642。

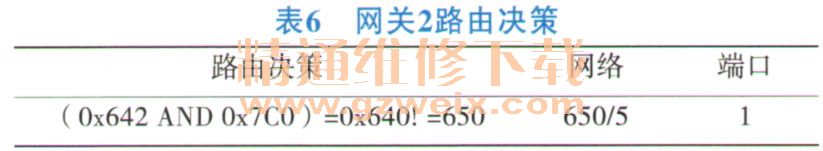

    2）网关路由决策，见表6、640不等于650、0x642不属于本地报文，需要路由。

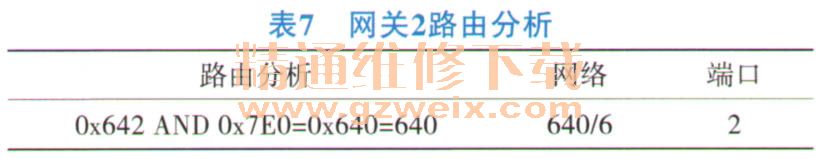

    3）网关路由分析，见表7，0x642路由至端口2。

    4）检测报文是否被网关路由：0x642! =0x641。
    5）路由报文至端口2。

    5 结论
    采用本文所述的路由设计方法，将网络按照域定义，网关根据不同的标识符路由至不同的域。提高了网关的兼容性和自动适配性，有利于网关通用化的开发。
