空调检漏仪的分类及使用规范
来源:汽车维修与保养  作者:佚名  2018-06-13 16:54:56

    二、空调检漏仪的使用规范
    1.检漏操作的注意事项
    首先,检漏前首先询问车主在六个月内是否使用过空调,如果未使用过“O”形圈可能会硬化,导致制冷剂泄漏,此种情况只需给空调系统重新加注冷媒即可。如果发现空调系统有明显的损坏或者冷媒已经完全消失,请勿运行空调。因为如果冷媒消失那么润滑也会失效,这会导致制冷压缩机损坏,因此要使用规范的处理设备尽快排空已经发生泄露的空调制冷回路。
    其次,使用氢气检漏仪的过程中要注意氢气和氦气的比例,比例错误可能会引发爆炸,同时高压软管破裂可能会引发危险,要注意避免吸入混合汽体出现室息危险。检漏过程中注意不能吸入空调系统里过热的冷媒蒸汽,否则可能导致中毒,皮肤和眼睛接触到液态冷媒时会导致受伤,因此绝对不要在封闭的空调系统上或者附近进行焊接操作,只有在空调系统被排空后才能在其回路上进行修理操作,作业之前要戴上防护眼镜和防护手套,车间内禁止吸烟和明火,保持通风。
    最后,检测时可能会启动发动机,此过程中存在擦伤及烧伤危险,修理车辆请自行注意。另外应注意防止空调回路及部件受潮。

    2.氢气检漏仪检测流程规范
(1)连接空调压力表

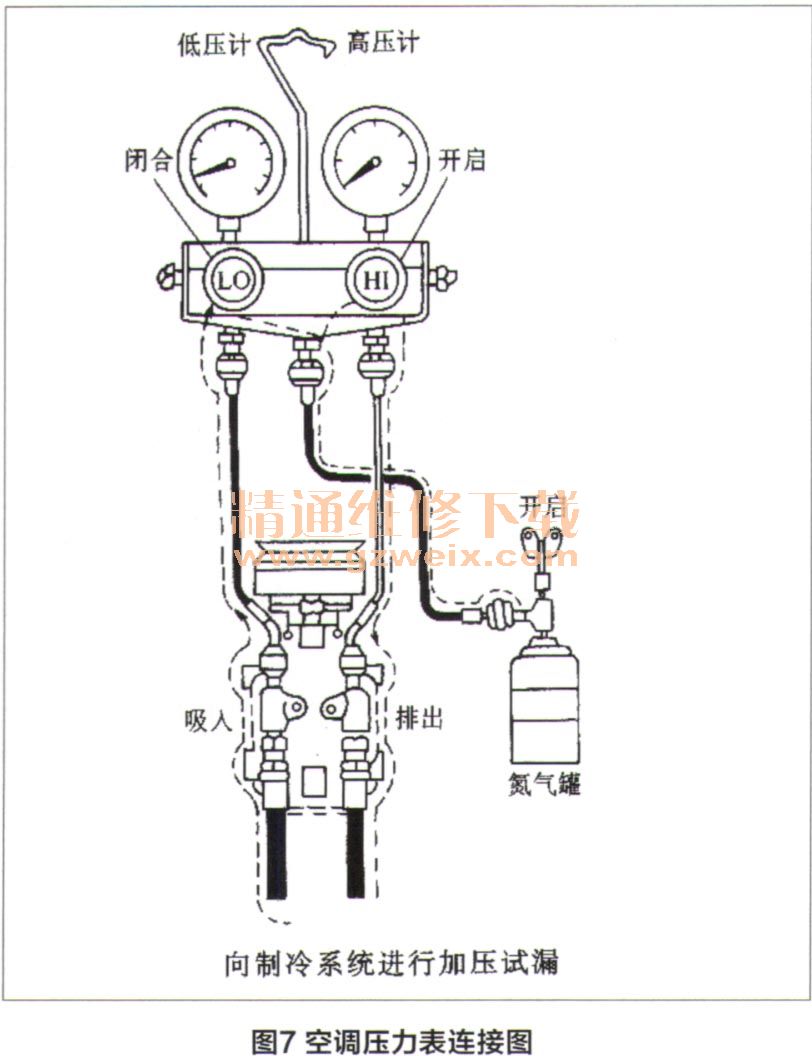

    空调压力表连接图如图7所示。高压软管接在系统高压侧的气门阀上,低压软管接在系统低压侧的气门阀上,中间管连接氢气和氮气的混合汽罐。连接之前排出连接软管内空气。

(2)打开高低压手动阀
    打开高低压手动阀之后混合汽填充系统,压力为1.5Mpa。
(3)使用氢气检漏仪检漏
    当系统压力达到规定值后,使用氢气检漏仪检漏,反复3~5次,发现渗漏部位及时加以修复。
(4)试漏

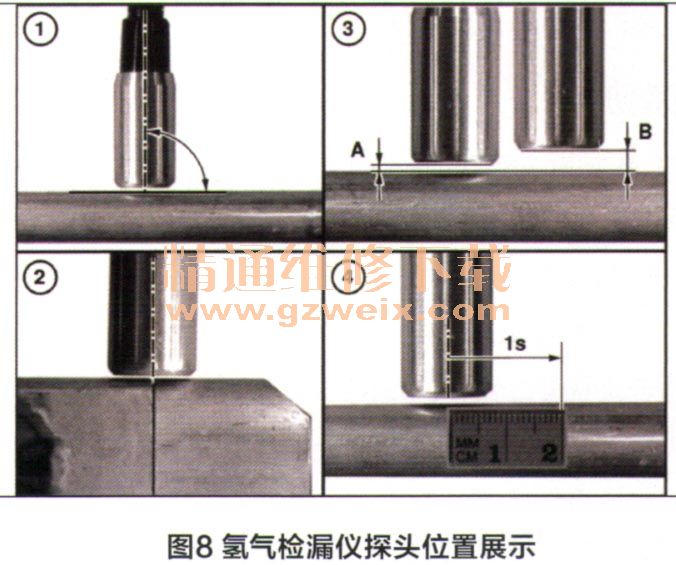

    修复完毕,应让系统保压1~2h,若压力不下降,则试漏合格;若压力明显降低,则应重新进行检漏,直到找出泄漏部位并加以修复为止。氢气检漏仪探头位置展示如图8所示。

 (5)注意事项
    首先,探头应始终垂直于待检查的表面及测试位置的中央;其次,缓慢的围着位置(如连接部位、密封面等)运行探头,探头和待检查的表面之间最理想的距离应始终保持在约1mm。难进入位置的最大距离约为5mm。最后,检查速度最大为2cm/s。

    3.卤素检漏仪检漏流程规范

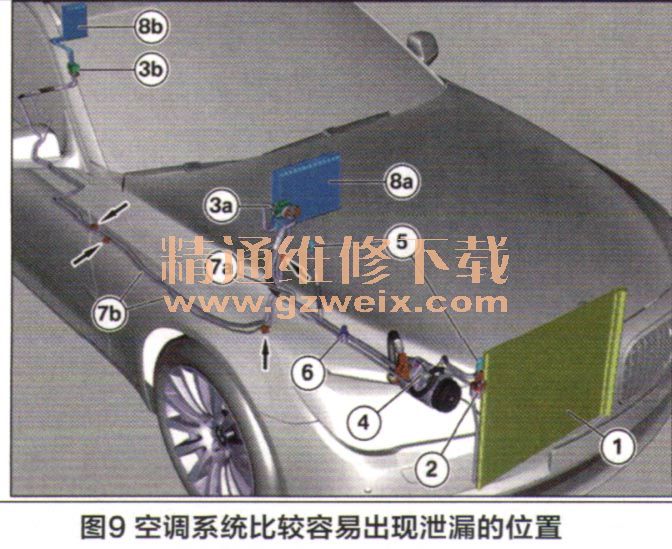

    首先,将卤素检漏仪电源接上,并预热10min左右;然后将开关拨到校核档,确认指示灯和警铃工作正常后将开关拨到检测档,将探头放至被检查位置,若有超过灵敏度范围的泄漏量,则警铃发出声响,指示灯闪光。一旦查出泄漏部位,探头应立即离开此位置,以避免影响仪器灵敏度及使用寿命。如果制冷系统有大量泄漏或刚经过维修,周围空间存在大量制冷剂气体,则应先吹净空气,再进行检查,否则无法准确测出泄漏部位,如图9所示。待检查位置为空调冷凝器、空调冷凝器和制冷剂管路之间的连接部位、前膨胀阀(带和不带后座区空调的车辆及后膨胀阀(带后座区空调的车辆)、空调压缩机、高压和低压加注管接头、制冷剂压力传感器、制冷剂管路(带和不带后座区空调的车辆)及后制冷剂管路(带后座区空调的车辆)、前蒸发器(带和不带后座区空调的车辆)及后蒸发器(带后座区空调的车辆)。这些部件都应着重检查。
