新手篇—轻松看懂汽车电路图(下)
来源:本站整理  作者:佚名  2013-06-29 14:56:17

    第十五 节照明与信号装置
    一、照明与信号装置结构特点

    桑塔纳3000系列轿车的照明系统包括前照灯、雾灯、车内灯(顶灯)、仪表灯、行李厢灯及牌照灯、车内照明灯、警报/指示灯,信号系统包括转向灯、驻车灯、倒车灯、尾灯、制动灯、驻车制动指示灯、喇叭。比较桑塔纳2000,原先布置在前保险杠上的方形雾灯如今已移到保险杠下方最外侧,照明效果更好,并且变成了更为小巧玲珑的内嵌形圆形雾灯,与车身整体造型和谐一致。高位制动灯使制动信号更为醒目,制动信息传递更为有效,特别在雨雾等视野较差的情况下,可明显提醒后方驾驶员,保持车距。该杆形高位制动灯位于后风窗与顶盖的接合处,可使后方车辆驾驶员视线与之持平,容易发现制动灯信号,减少追尾事故的发生。照明与信号装置如表4-10所示。
照明与信号装置

    1.前照灯
    桑塔纳3000系列轿车采用组合前照灯,前照灯不受继电器控制。灯罩内密闭着具有远光和近光功能的双丝灯泡(功率为55W/60W ),另外还有小灯(功率为4W)。左右前照灯的近光、远光都分别有熔丝保护,它们的代号为S21, S10, S22, S9,如图4-100所示。
前照灯电路图

    左前照灯L1、右前照灯L2受灯光开关E1和转向灯组合手柄开关(位于转向盘左边)中的变光/超车开关E4控制。当向上抬起组合开关手柄时,E4中的变光/超车开关触点接通,30号线(直接与蓄电池正极连接的火线,不受点火开关控制)电源经熔丝S9, S10直接接通左前照灯L1、右前照灯L2的远光灯丝电路。与此同时,电源还从熔丝S9向仪表盘上的远光灯指示灯K1提供电源,使左右远光灯与远光指示灯同时发亮。当放松手柄时,组合开关手柄在回位弹簧弹力的作用下便自动切断电源,左右远光灯与远光指示灯同时熄灭。反复抬起与放松组合开关手柄,左右远光灯与远光指示灯同时闪烁,向前方汽车发出超车信号。

    当E1拨到位置2时,30号线电源经点火开关D第二掷和E1第一掷加到E4上,当向上拨动一下组合开关手柄时,可依次接通左、右前照灯的近光灯丝电路(经熔丝S21, S22)或远光灯丝电路(经熔丝S9,S10),当左前照灯Ll、右前照灯L2的远光灯发亮时,仪表盘上的远光指示灯K1同时发亮。

    2.雾灯
桑塔纳3000系列轿车设有前雾灯和后雾灯。前雾灯左、右各一个,位于保险杠下方最外侧,功率为55W;后雾灯只有一个(安装在左后方),功率为21W。

    雾灯开关受灯光开关E1和雾灯开关E23控制。当E1处于位置2或3时,30号线电源将经过E1第四掷加到雾灯继电器J5的线圈上,线圈通电将其触点吸闭。雾灯继电器的触点闭合后,X号线(从点火开关X端子引出的电源线,受点火开关控制)电源经雾灯继电器J5的触点加到雾灯开关E23上的电源端子上。当雾灯开关在位置1(空位)时,前雾灯L22, L23和后雾灯L20均不亮;当雾灯开关拨到位置2时,前雾灯L22, L23灯丝电路接通,电源经雾灯开关的第一掷、熔丝S6加到前左雾灯L22和前右雾灯L23上;当雾灯开关拨到位置3时,前雾灯L22, L23灯丝电路接通,前左雾灯L22和前右雾灯L23仍然亮,此时雾灯开关的第二掷后雾灯电路接通,电源经熔丝S27加到后雾灯L20上,前后雾灯均发亮,与此同时,安装在雾灯开关内的雾灯指示灯K17电路也接通,前后雾灯和雾灯指示灯同时发亮。

    3.小灯和尾灯
桑塔纳3000系列轿车的小灯和尾灯兼作停车灯作用。当汽车停驶时,用作停车灯;当汽车行驶时,用作小灯和尾灯。小灯功率为4W,尾灯功率为5W。

    小灯M1, M3和尾灯M2, M4受点火开关D(四掷第三位)、灯光开关E1(四掷第三位)和停车灯开关E19控制。
    ①作停车灯用当汽车停驶时,点火开关断开(位于位置1), 30号线电源通过点火开关的第三掷加到停车灯开关上。当E19处于位置2(空位)时,小灯与尾灯电源切断。E19在转向灯组合手柄开关内;当E19处于位置1(手柄向下拨动时),前左小灯M1和左尾灯M4电路接通;当E19处于位置3(手柄向上拨动)时,前右小灯M3和右尾灯M2电路接通,此时小灯和尾灯均用作停车灯。

    ②作小灯与尾车灯用当汽车行驶时,点火开关处于位置2,停车灯电源被切断,此时小灯和尾灯受E1控制,灯光开关的1位为空位,小灯和尾灯均不亮;当灯光开关处于2或3位时,30号线电源通过El的第二掷经熔丝S7加到前左小灯M1和左尾灯M4、通过E1的第三掷经熔丝S8加到前右小灯M3和右尾灯M2,此时两只小灯和两只尾灯分别起启动小灯和尾灯的作用。

    小灯安装在前照灯灯罩内,又称为边灯。尾灯与转向灯、制动灯等到组装在一起,统称为组合后灯。

    4.车内灯(顶灯)
    顶灯安装在车内顶部略靠前方位置。顶灯W由30号线电源经熔丝S3供电,并分别受到顶灯开关和四个并联的门控开关F2, F3, F10, F11控制。

    顶灯总成带有一个一掷三位开关,开关处在1位时顶灯发亮,2位时顶灯熄灭,3位时顶灯受门控开关控制,门控开关F2, F3, F10, F11分别安装在左前、右前、左后、右后门上,当任何一扇门打开时,相应的门控开关就会闭合,顶灯就会发亮,只有在四扇门都有处于关闭状态时,顶灯才会熄灭。

    5.行李厢灯
    行李厢照明灯W3由30号线电源经熔丝S3供电,且受行李厢照明灯开关F5控制。当行李厢打开时,安装在行李厢盖与行李厢结合处的F5接通,行李厢照明灯W3发亮;当行李厢盖关闭时,照明灯开关断开,行李厢照明灯W3熄灭。

    6.牌照灯
牌照灯有两个,受灯光开关E1控制。当El处于位置1时,牌照灯X熄灭;当E1处于2位或3位时,30号线电源经车灯开关第四掷、熔丝S20、线束插头TIV加到牌照灯X上,两只牌照灯X发亮。

   7.倒车灯与制动灯
    倒车灯的功率为21W。当变速杆拨到倒挡时,倒车灯开关F4接通,15号线电源经熔丝S15, F4加到倒车灯开关(M16,M17)上,倒车灯发亮;当变速器杆移出倒挡时,倒车灯开关断开,倒车灯熄灭。

   制动灯的功率为21W。当驾驶员踩下制动踏板时,位于踏板支架上部的制动灯开关F接通,30号线电源经熔丝S2、制动灯开关F加到制动灯(M9, M10)上,制动灯发亮;当驾驶员放松制动踏板时,制动灯开关断开,制动灯熄灭。

    8.其他照明灯
    仪表板照明灯L10(两个)、时钟照明灯L8、点烟器照明灯L28、烟灰缸照明灯L41、除霜器开关照明灯L39、雾灯开关照明灯L40、空调开关照明灯L21等七种照明灯均受灯光开关控制。当灯光开关E1处于位置1时,七种照明灯熄灭;当车灯开关E1处于位置2或3时,30号线电源经灯光开关第四掷、仪表板照明灯调光电阻E20接通七种照明灯电路,照明灯均发亮。

   9.转向灯与报警灯

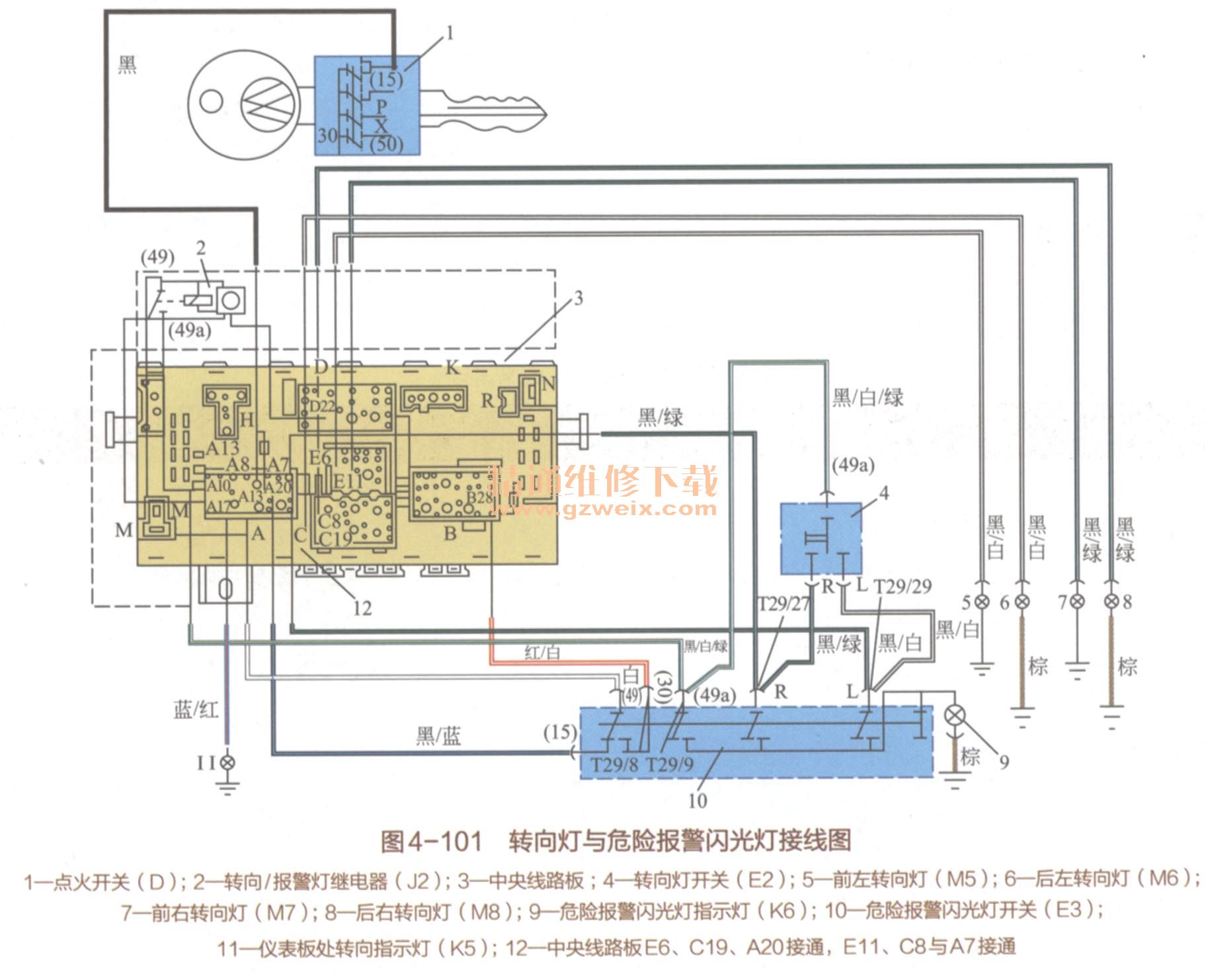

    转向灯与报警灯信号系统由转向灯、闪光继电器、转向组合手柄开关、危险报警闪光灯开关等组成。如图4-101所示,4个转向灯5,6,7,8(左前转向信号灯M5、左后转向信号灯M6、右前转向信号灯M7、右后转向信号灯M8)兼作报警灯使用,功率均为21W,后转向信号灯与尾灯、制动灯和倒车灯等组合在一起。转向灯与危险报警闪光灯共作一只含有电子元件与继电器的复合继电器,位于中央线路板12号位置。转向灯系统使用S19熔丝,危险报警闪光灯使用S4熔丝。
转向灯与危险报警闪光灯接线图

    转向时,点火开关1 (D)接通,电源从点火开关端子“15”经黑色线进入中央线路板3背面接点A8,经内部线路到接点S19,再从接点A13出来用黑/蓝线与危险报警闪光灯开关10 ( E3 )的接线柱15相接。转向时,接线柱15与49接通,再用白色线与中央线路板3的A18相接,再经内部线路与继电器2的接线柱49相连。继电器接通后由接线柱49a经内部线路从A10出来,用黑/绿/白线与仪表板上的插座T29/25相接,再由黑/绿/白线与转向灯开关4 (E2)的接线柱49a相接。

    当右转向时,接线柱R用黑/绿线经仪表板插座T29/27与中央线路板3的接点A7相通,再经内部线路与接点C8, E11相通,然后用黑/绿线与后右转向灯8 (M8)、前右转向灯7 (M7)相通。

    当左转向时,转向灯开关4 (E2)的接线柱L用黑/白线与仪表板插座T29/29相连,再用黑/白线与中央线路板3的接点A20相通,经内部线路与接点E6, C19相通,再用黑/白线16, 17与前左转向灯5(M5)、后左转向灯6 (M6)相通。

    在转向的同时,继电器2的接经柱49a由内部线路通向A17。用蓝/红线通向转向指示灯11 (K5).
     当报警时,30号线电源经熔丝S4从中央线路板3的接点B28用红/白色线与仪表板插座T29/9相接,再与危险报警闪光灯开关10 ( E3 )的接线柱30相接,此时E3同时接通各接线柱49, R, L,使所用转向灯闪亮,并使危险报警闪光灯指示灯9 (K6)闪亮。

    10.喇叭
    桑塔纳3000系列轿车采用盆形电喇叭,有高音喇叭、低音喇叭各一个,并同步工作,它们合用一个继电器和喇叭按钮。设置喇叭继电器的目的,是避免使用两个喇叭导致电流过大而烧坏喇叭按钮。

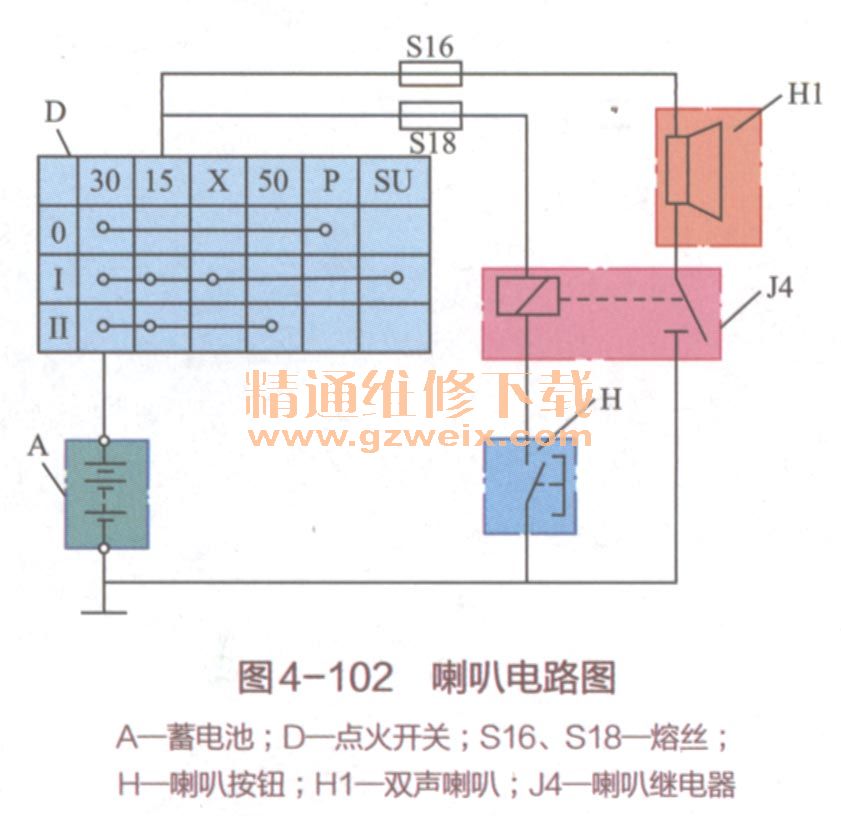

    如图4-102所示,按下转向盘上的喇叭按钮H时,
继电器J4励磁电流经熔丝S18提供,流经继电器触点的电流则经熔丝S16提供,喇叭发音。
喇叭电路图

    二、故障检修

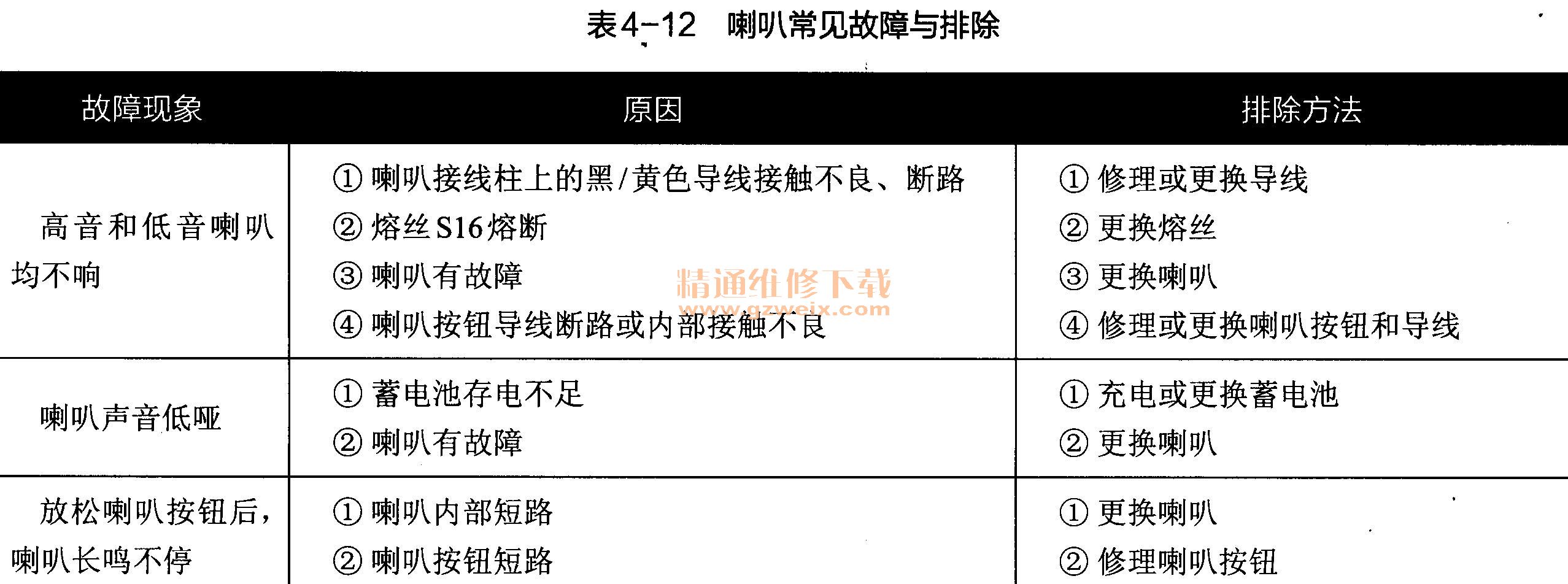

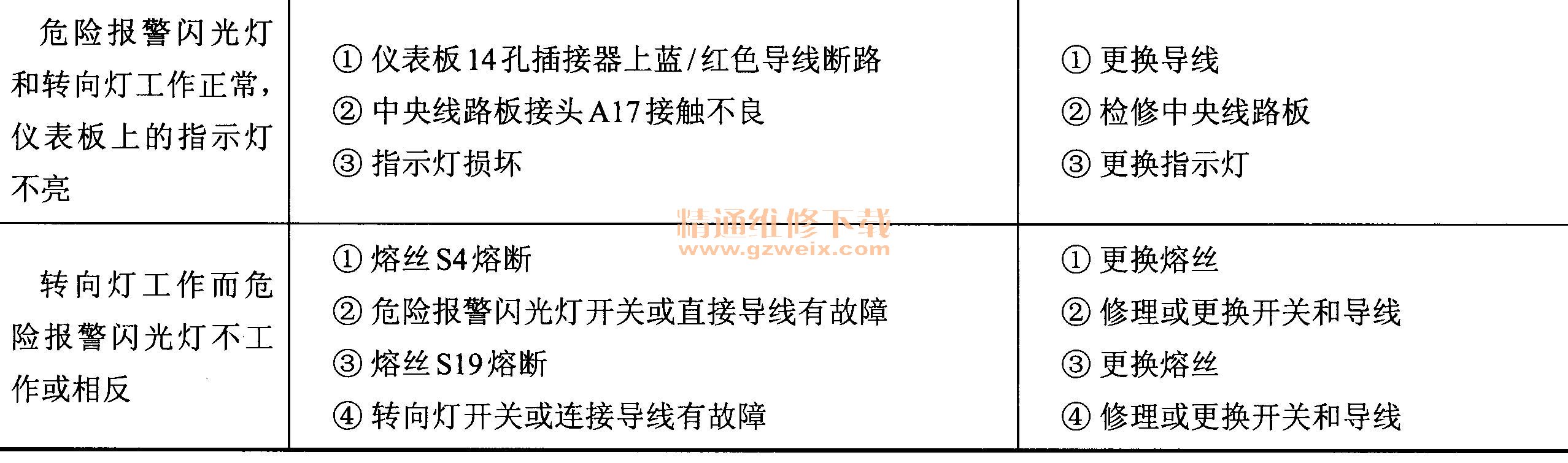

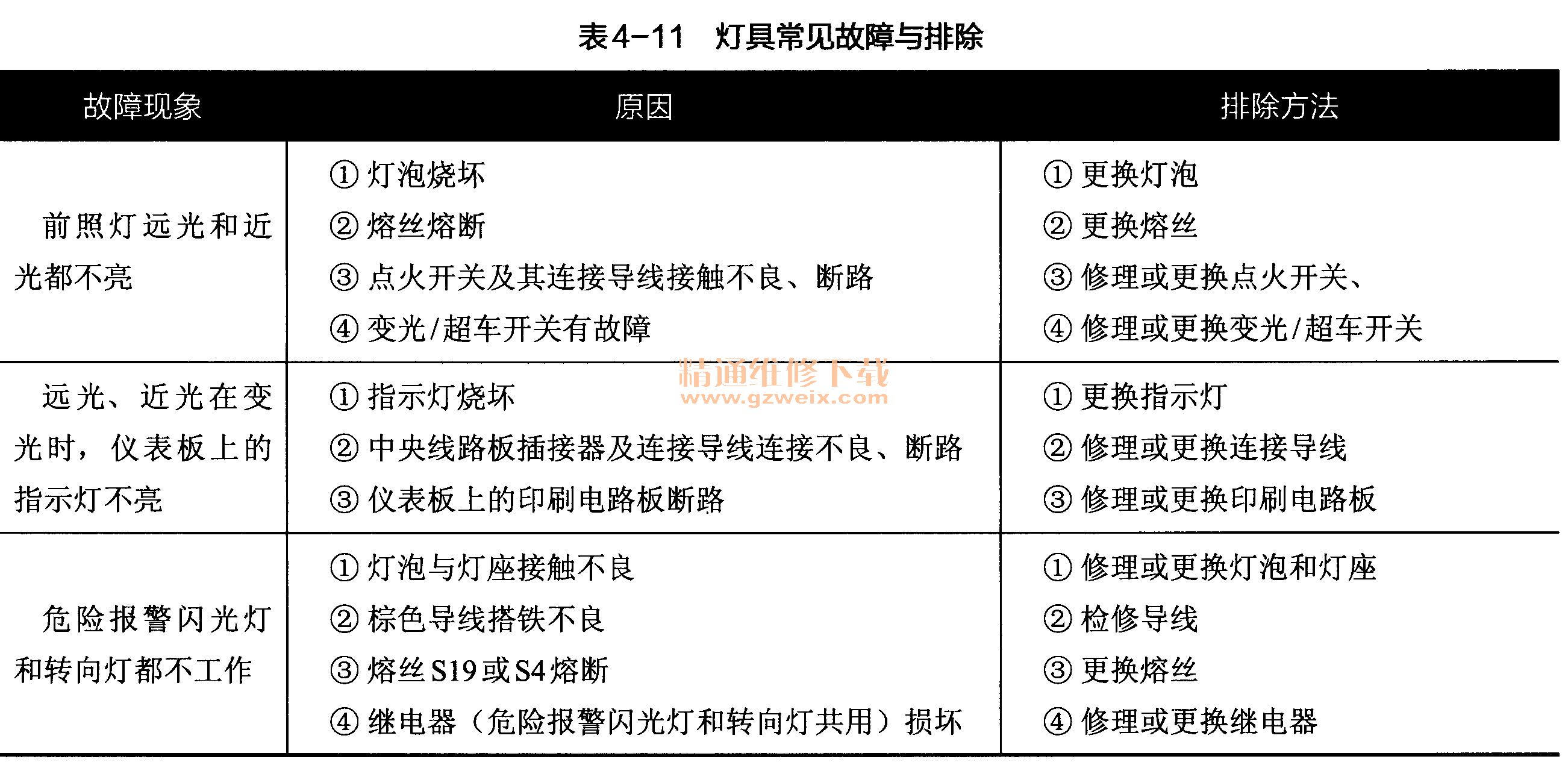

照明与信号装置常见故障与排除分别如表4-11和表4-12所示。
灯具常见故障与排除
