新手篇—轻松看懂汽车电路图(上)
来源:本站整理  作者:佚名  2013-06-28 18:24:48

    第二节 汽车电路识图示例
    世界上各国各汽车制造厂家在电路图的绘制上虽然没有统一的标准,风格各异,但各汽车制造厂家都有自己统一规范的绘图标准,包括电器符号、电路图表达方法等。在阅读某汽车制造厂家电路图之前先了解该汽车制造厂家电路图的绘制标准是十分必要的,这对快速读懂汽车电路图有很大帮助。

本节将着重介绍世界上各大汽车制造厂家在绘制电路图是所采用的电器符号、电器符号的含义及电路图的表达方法等内容。只要了解这些电路图中电路符号的含义及电路图的表达方法;就不难读懂这些汽车电路图。只要能读懂这些汽车电路图,通过类比、对比等方法就能读懂所有的汽车电路图。

    一、上海通用汽车电路识图示例
    1.电路导线颜色代码
    原理图中的导线同时标示了其颜色和所在线束,导线中代码标注在该电路的右边,导线的颜色则放在线路的左边,对于双色线,左侧表示导线底色,右侧表示条纹颜色。
    电路导线颜色代码如表3-5、表3-6所示。
电路导线颜色代码表

带色标的导线颜色代码表


    2.电路图符号及含义
电路图符号及含义如表3-7所示。
电路图符号及含义


    3.电路图特殊提示符号及含义
通常通用汽车电路中需要注意的地方用一个醒目的黑三角加图案来表示。
电路图特殊提示符号及含义如表3-8所示。

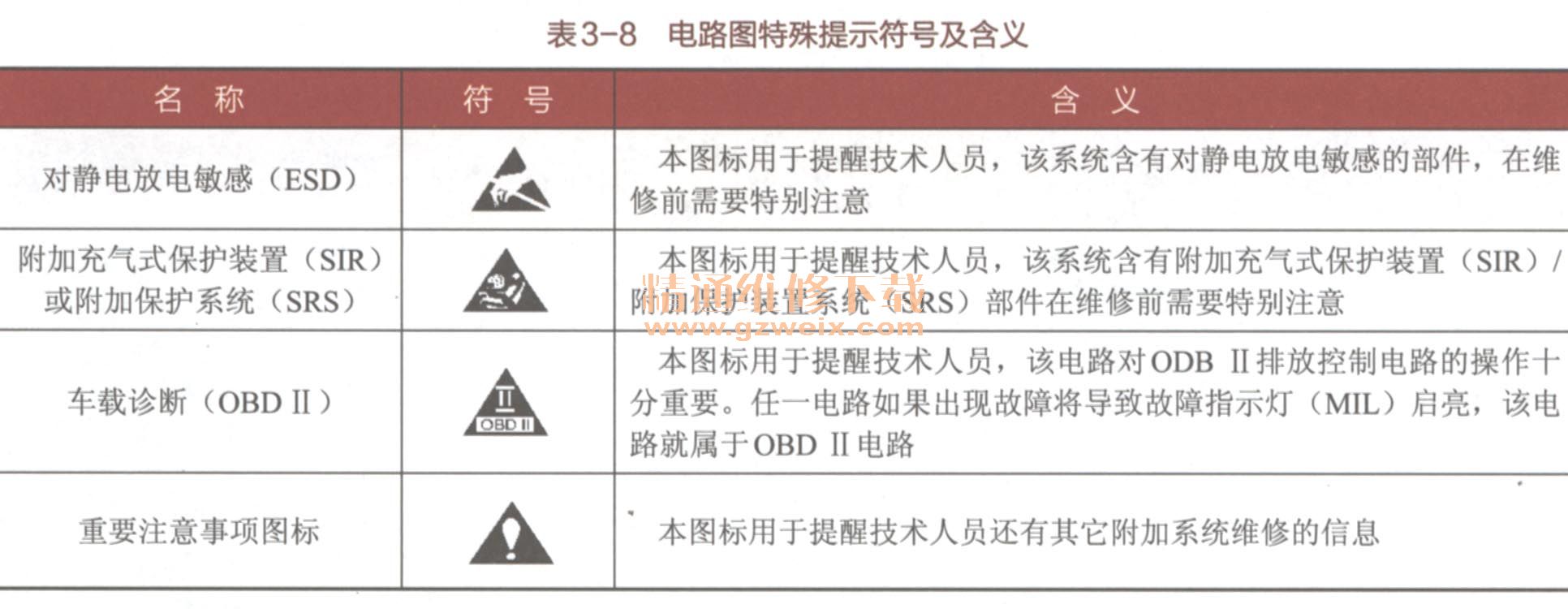

电路图特殊提示符号及含义


    4.电路识图示例
现以通用汽车前照灯电路和熔丝电路为例,说明通用汽车电路图的识读方法。
电路识图示例如图3-4、图3-5所示。
电路识图示例(1)
电路识图示例(2)


    5.缩略语及其含义

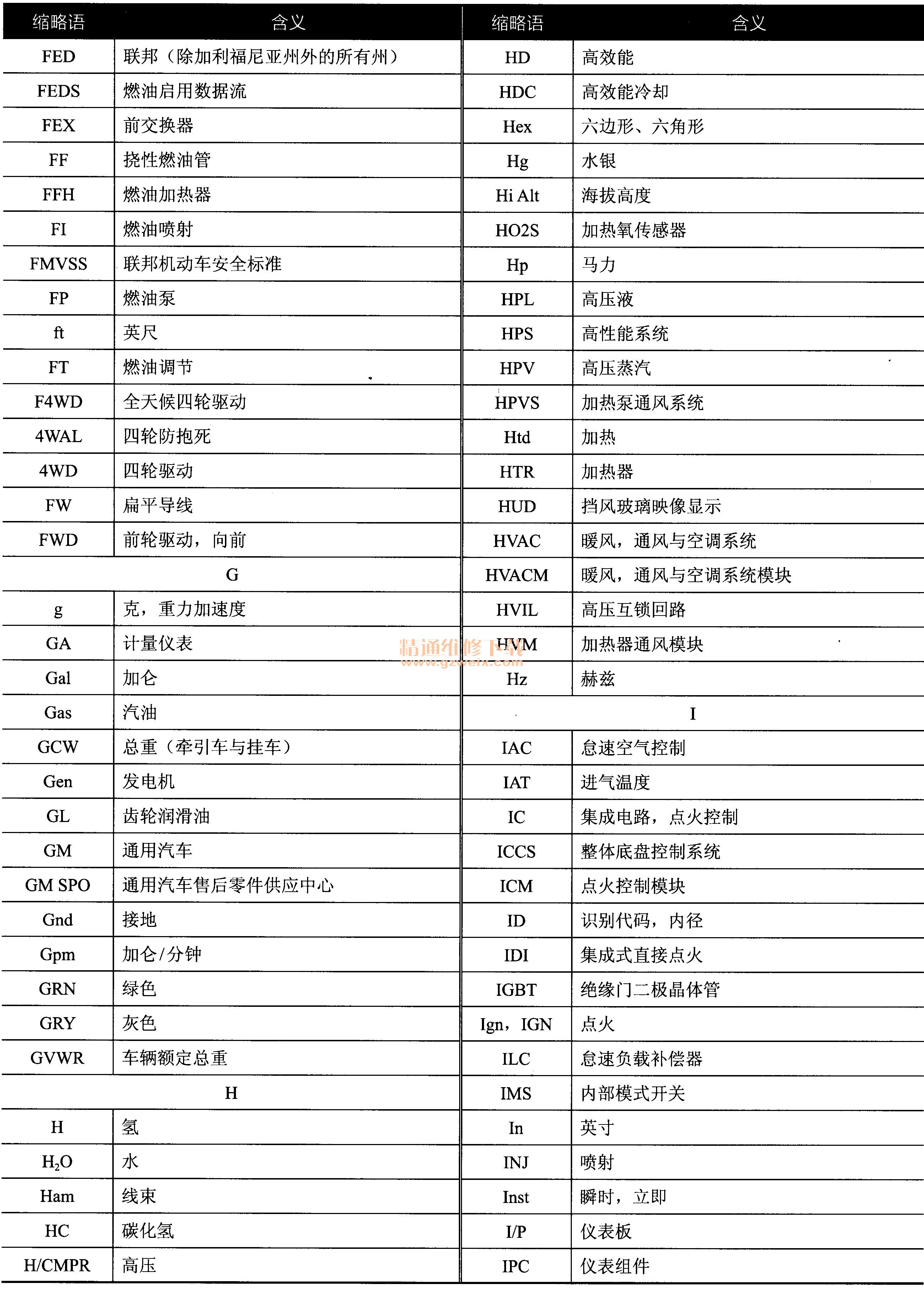

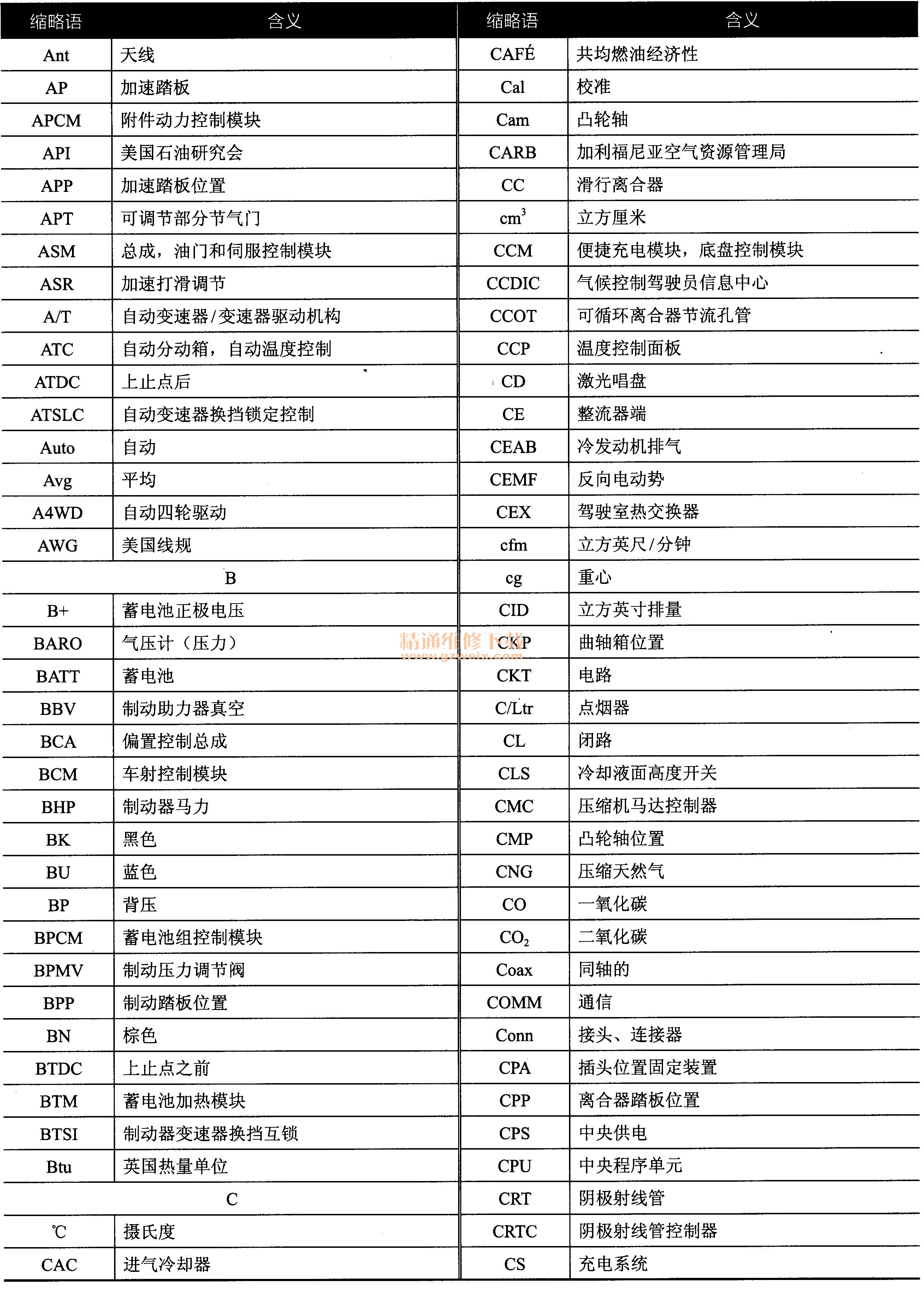

通用车系缩略语及含义如表3-9所示。
通用车系缩略语及含义
