新手篇—轻松看懂汽车电路图(上)
来源:本站整理  作者:佚名  2013-06-28 18:24:48

五、双龙汽车电路识图示例
    1.电路图符号及含义

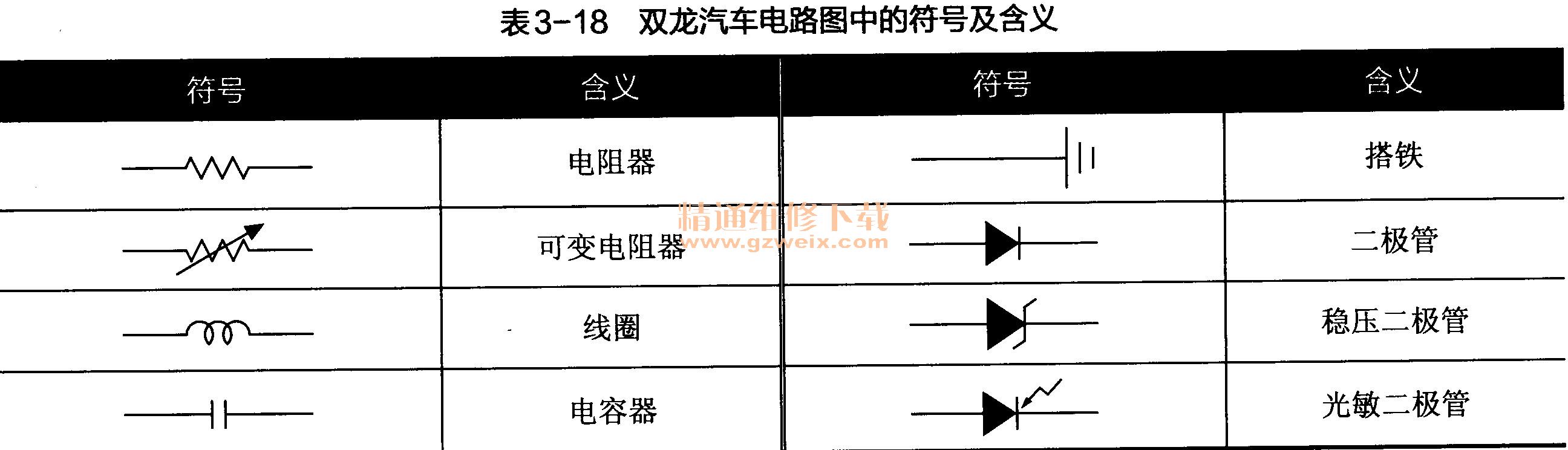

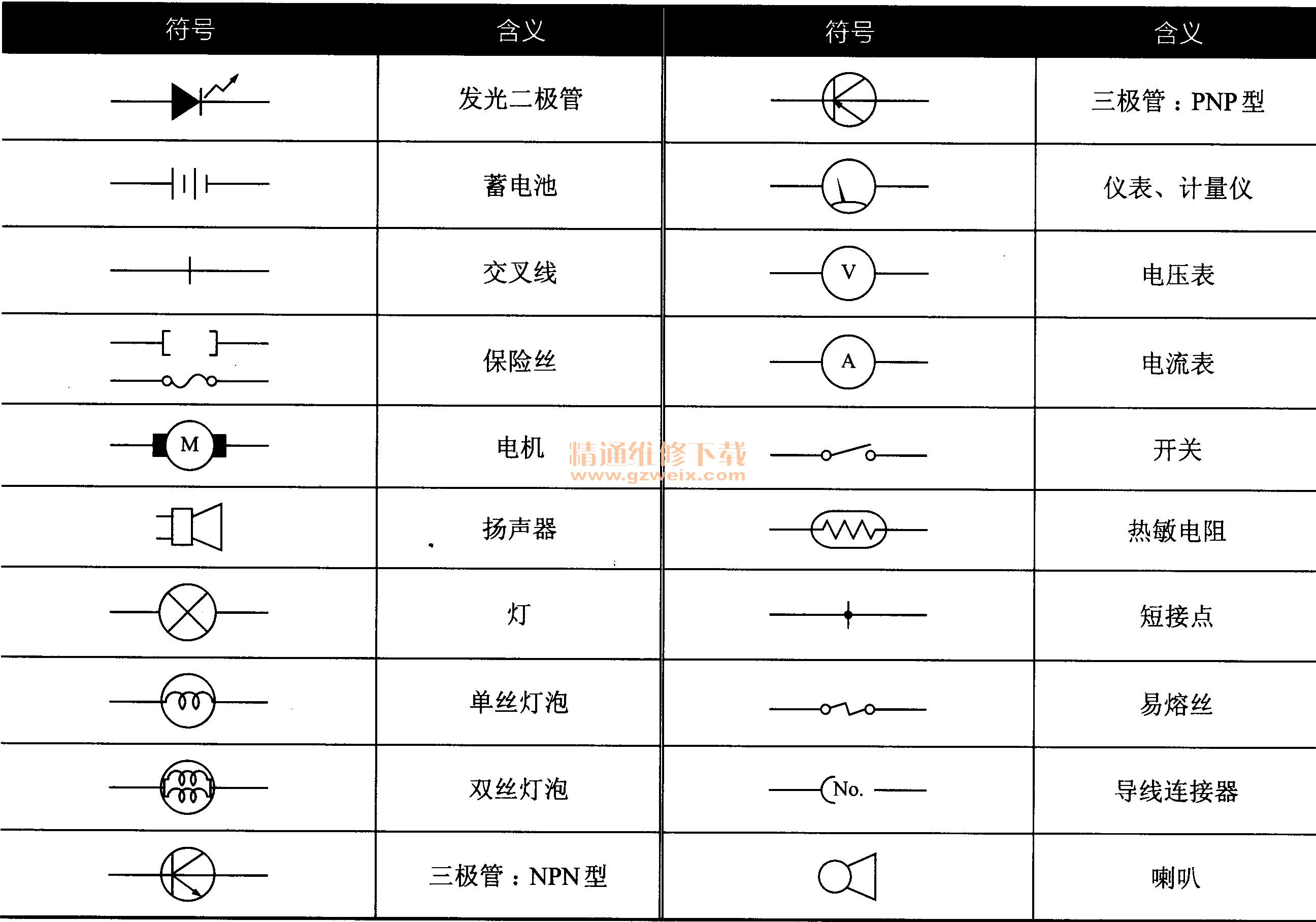

电路图符号及含义如表3-18所示。
双龙汽车电路图中的符号及含义

    2.电路识图示例
    双龙汽车电路图中上部的水平线为接电源正极的导线,有30, 15, 15A。电路中经常通电的线路使用代号30,受控制的小容量用电设备的电源线代号为15,受控制的大容量用电设备的电源线代号是15A,接地线在电路图最下边代号31。

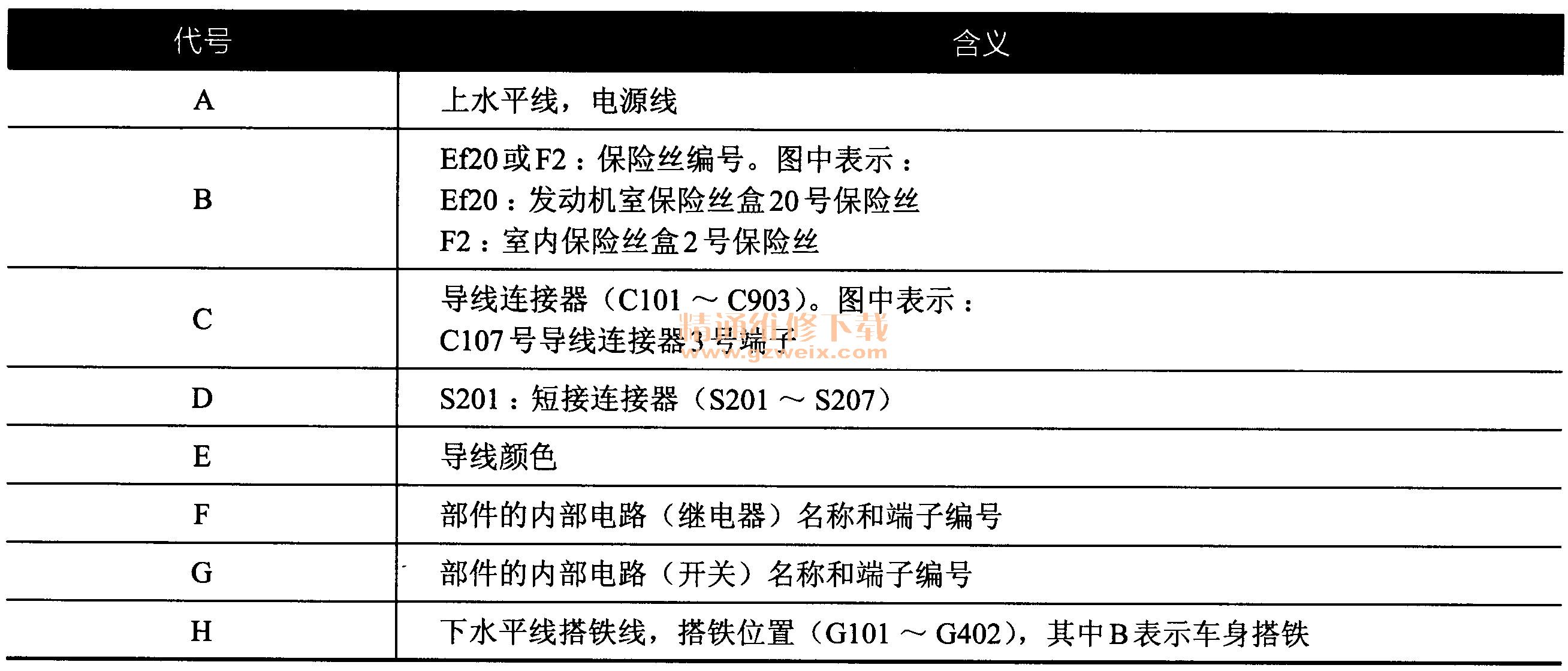

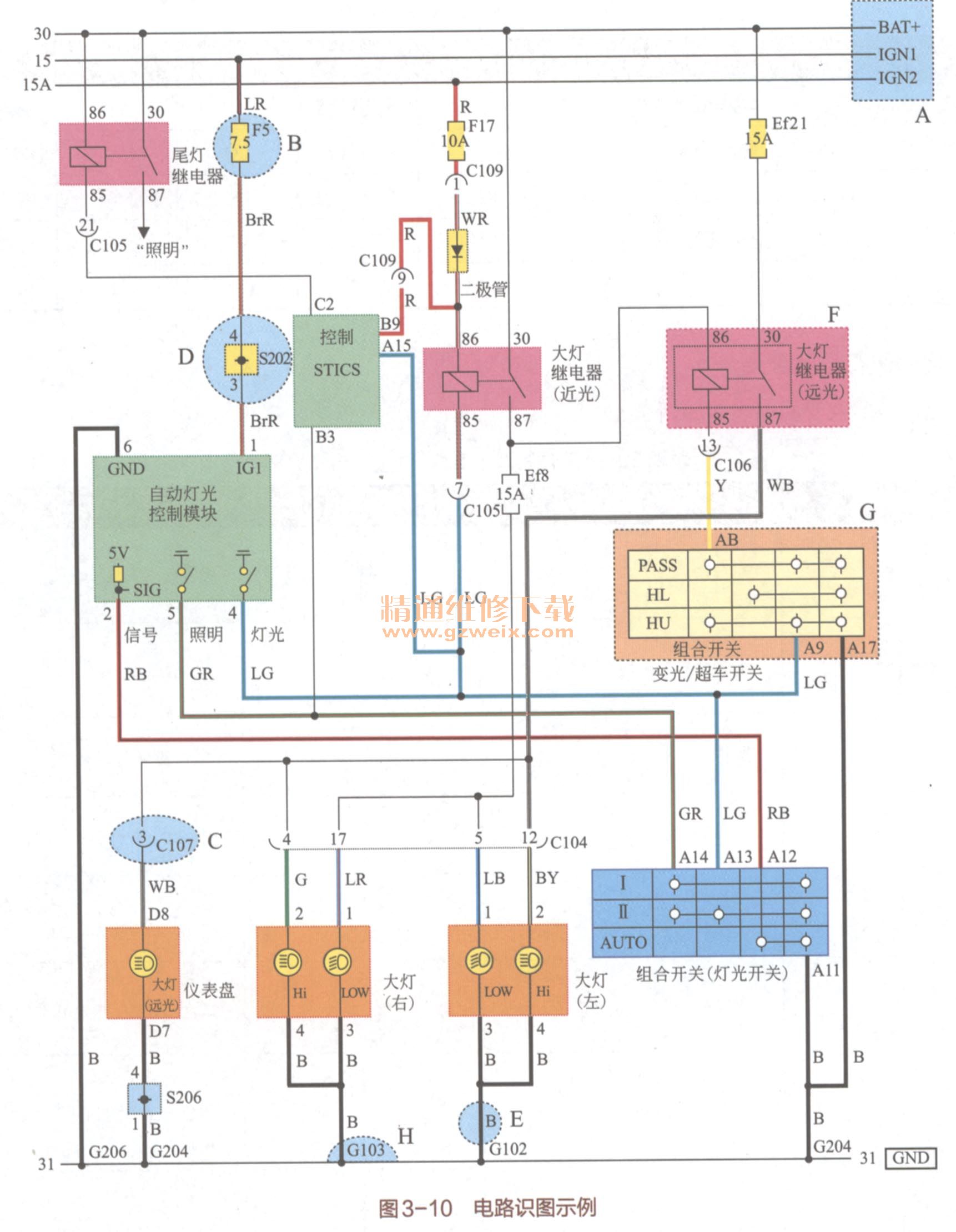

电路识图示例如图3-10所示。

电路识图示例


    六、长安福特汽车电路识图示例
    1.电路导线颜色代码
    长安福特汽车导线颜色一般用其英文中的两个字母来表示,在电路图中导线颜色标在导线的右边或下边。

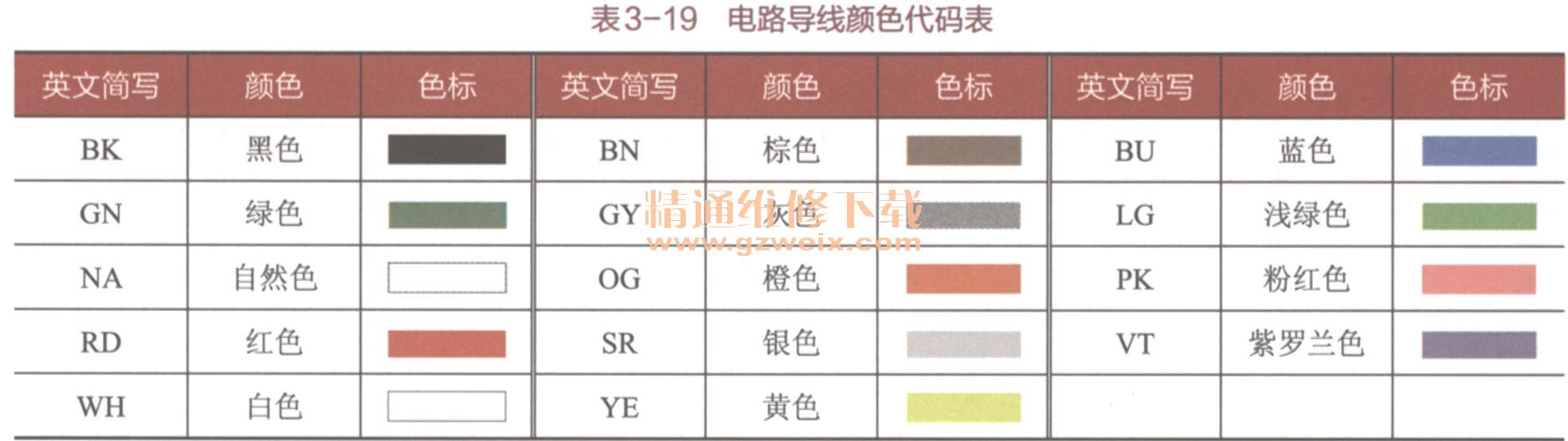

电路导线颜色代码如表3-19所示。
电路导线颜色代码表


    2.电路图符号及含义

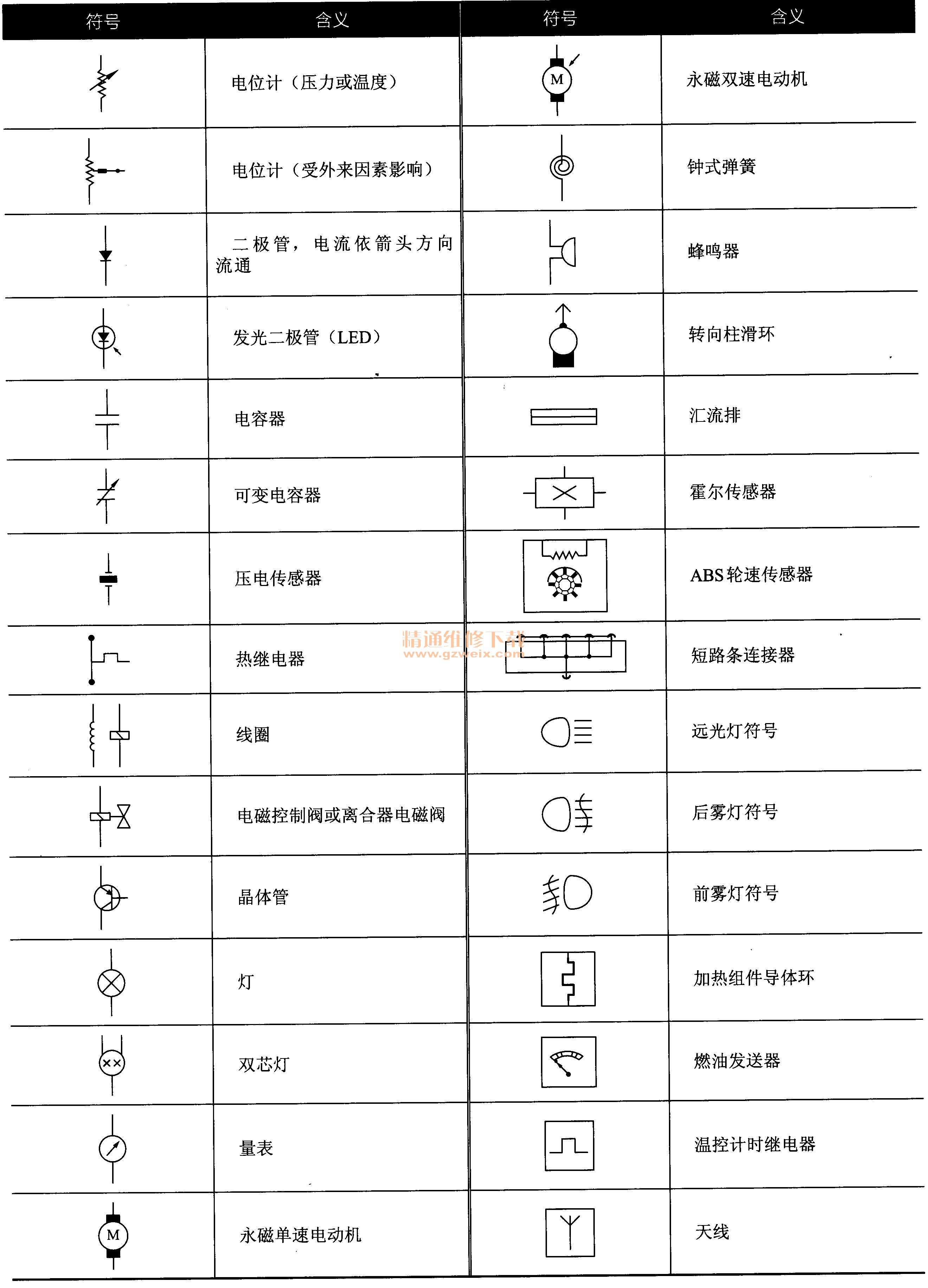

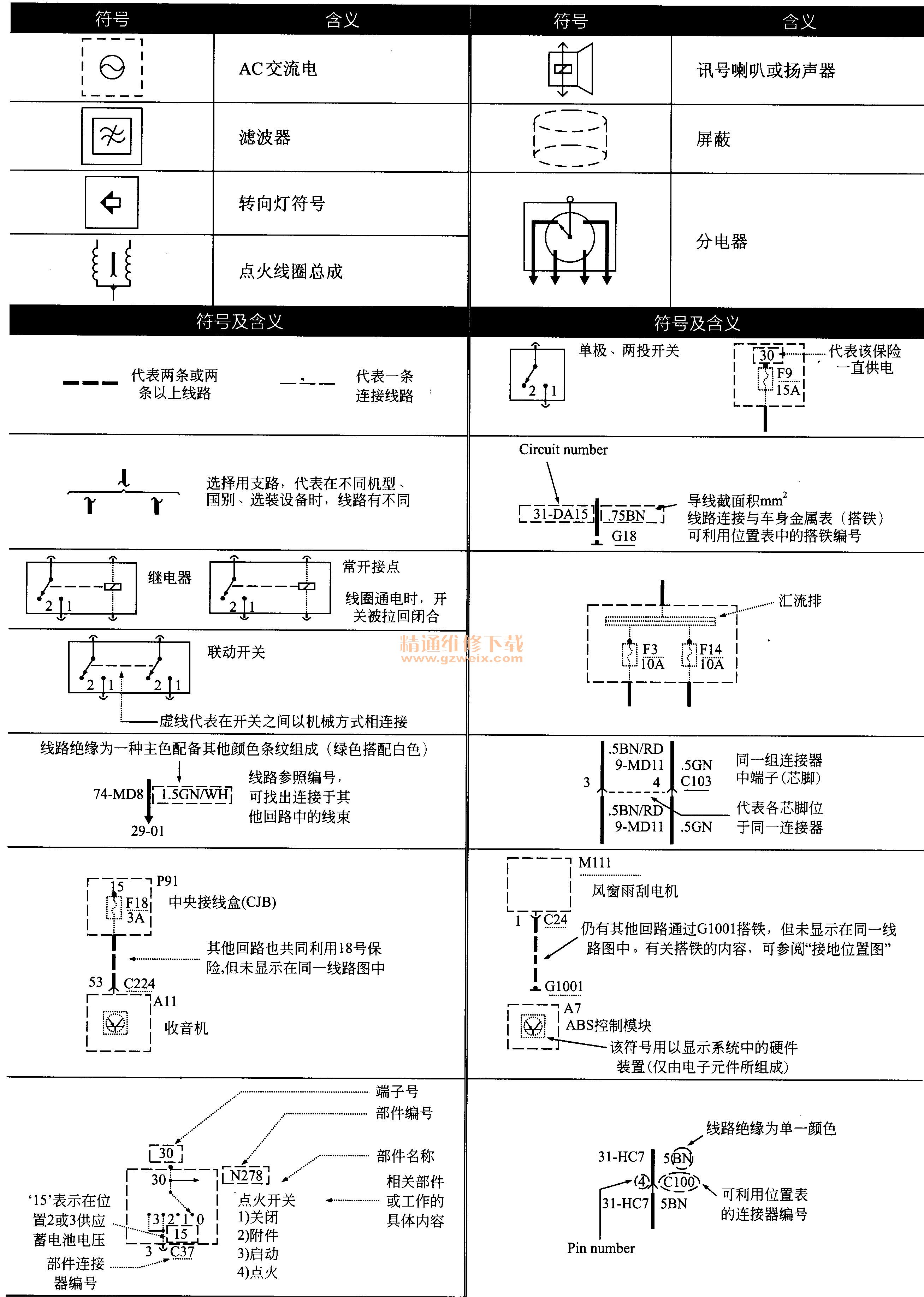

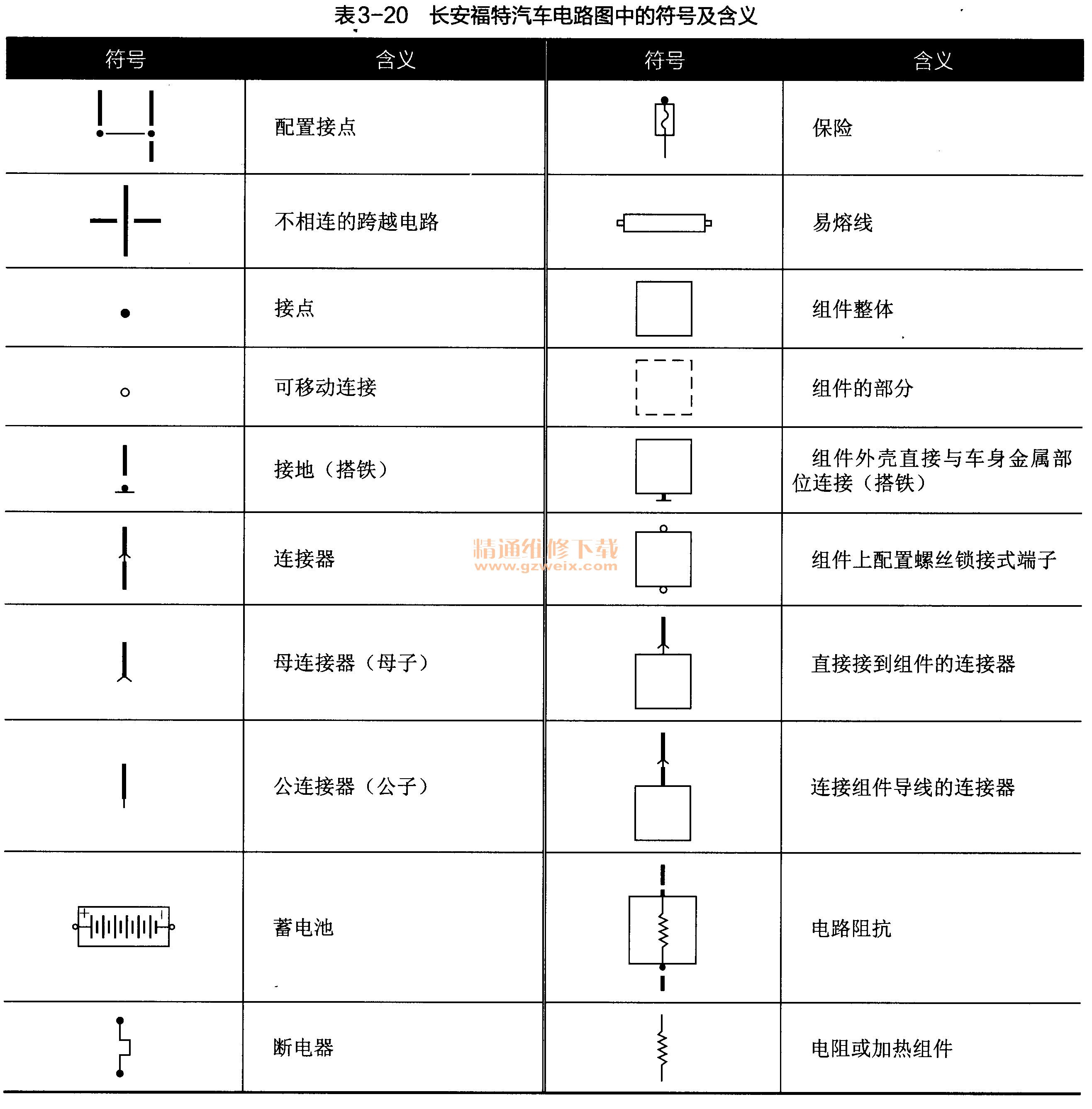

电路图符号及含义如表3-20所示。
长安福特汽车电路图中的符号及含义




    3.电路识图示例
    福特汽车电路每一电路都独立而完整地在一个单元中绘出,保险片及继电器信息包含的保险及继电器盒示意图说明了全部保险及继电器的信息,动力分配系统单元显示了电流回路,接地点部分说明了每一接地点或搭铁全部细节。

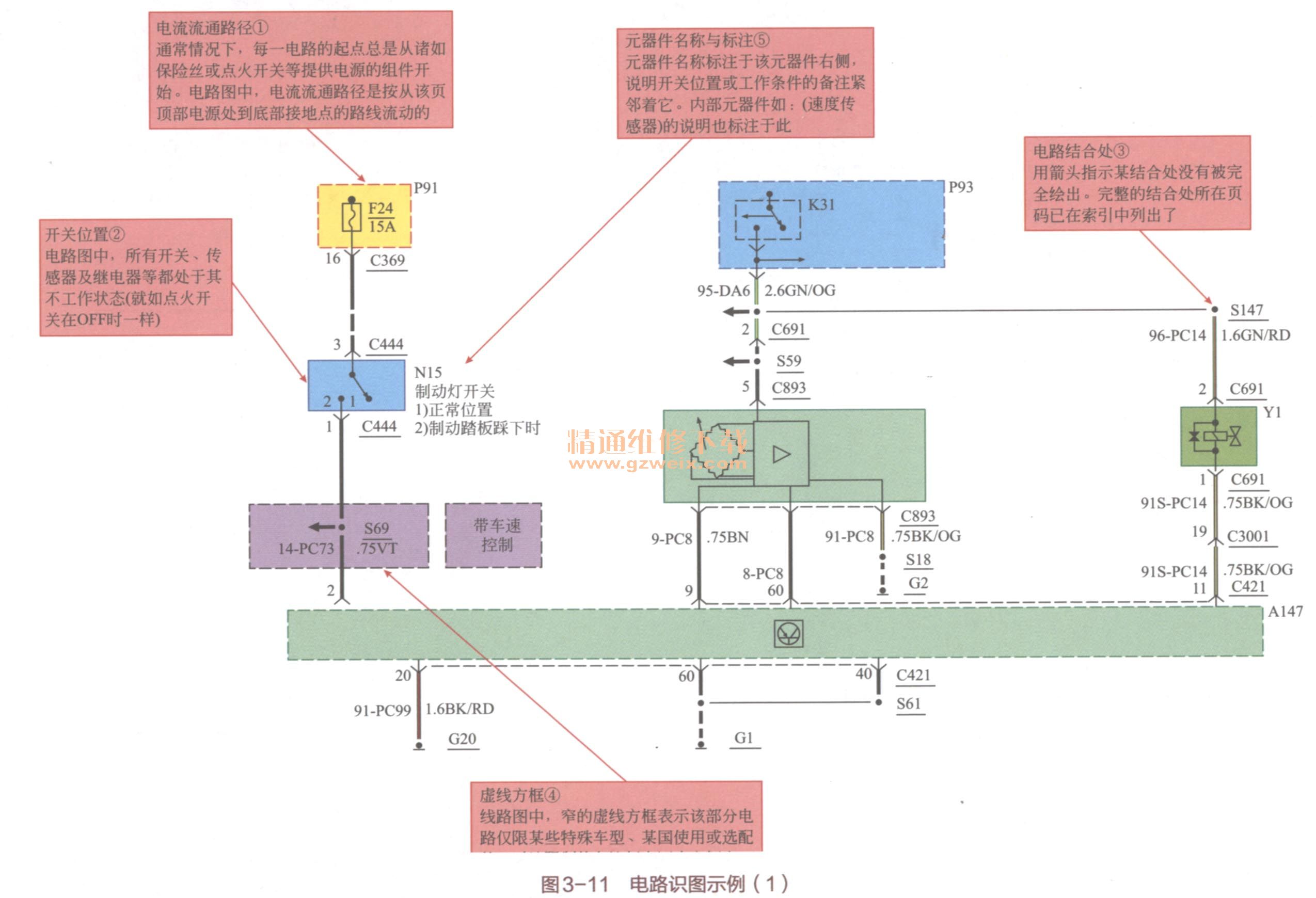

    电路识图示例如图3-11~图3-13所示。
电路识图示例(1)

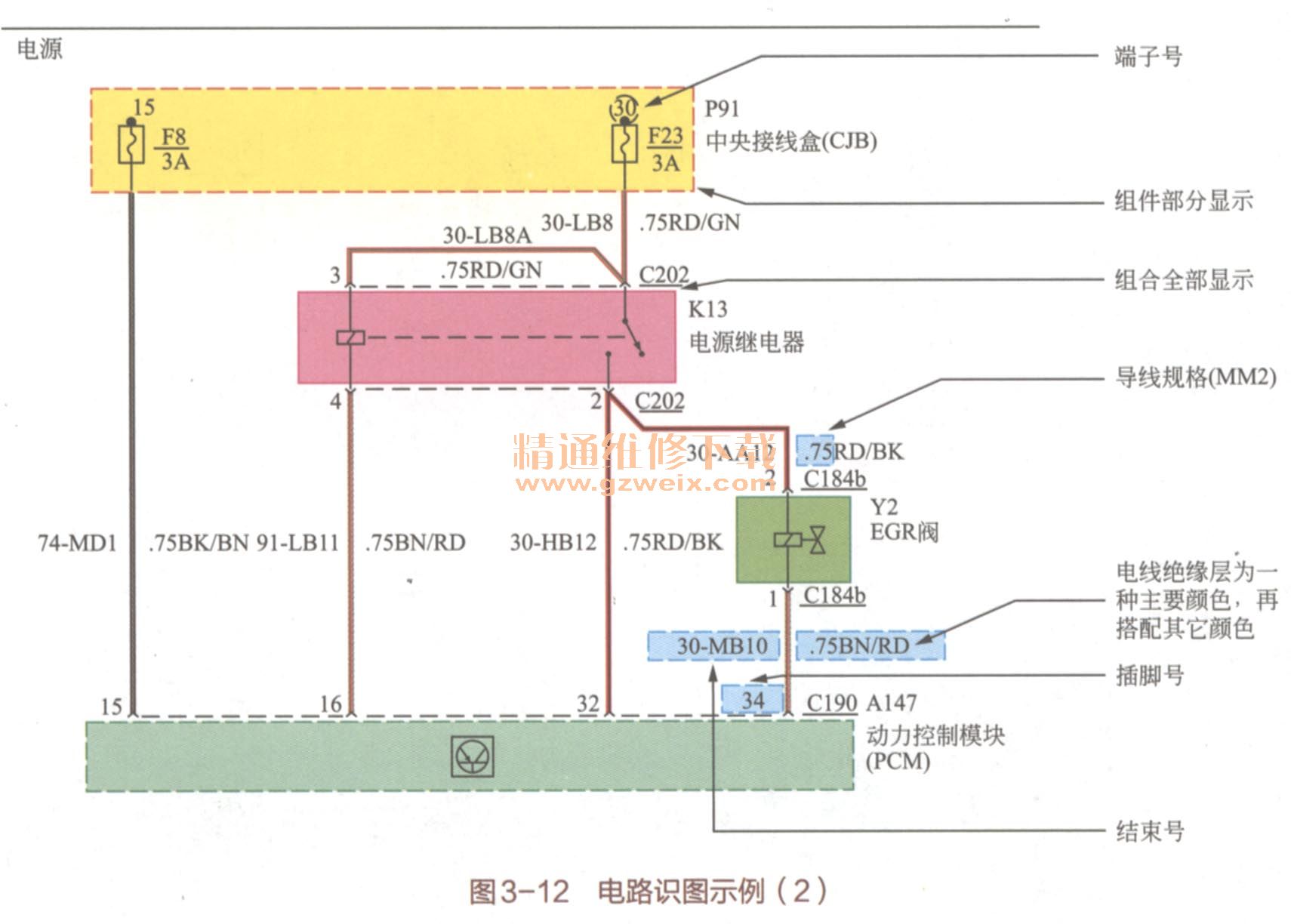

电路识图示例(2)

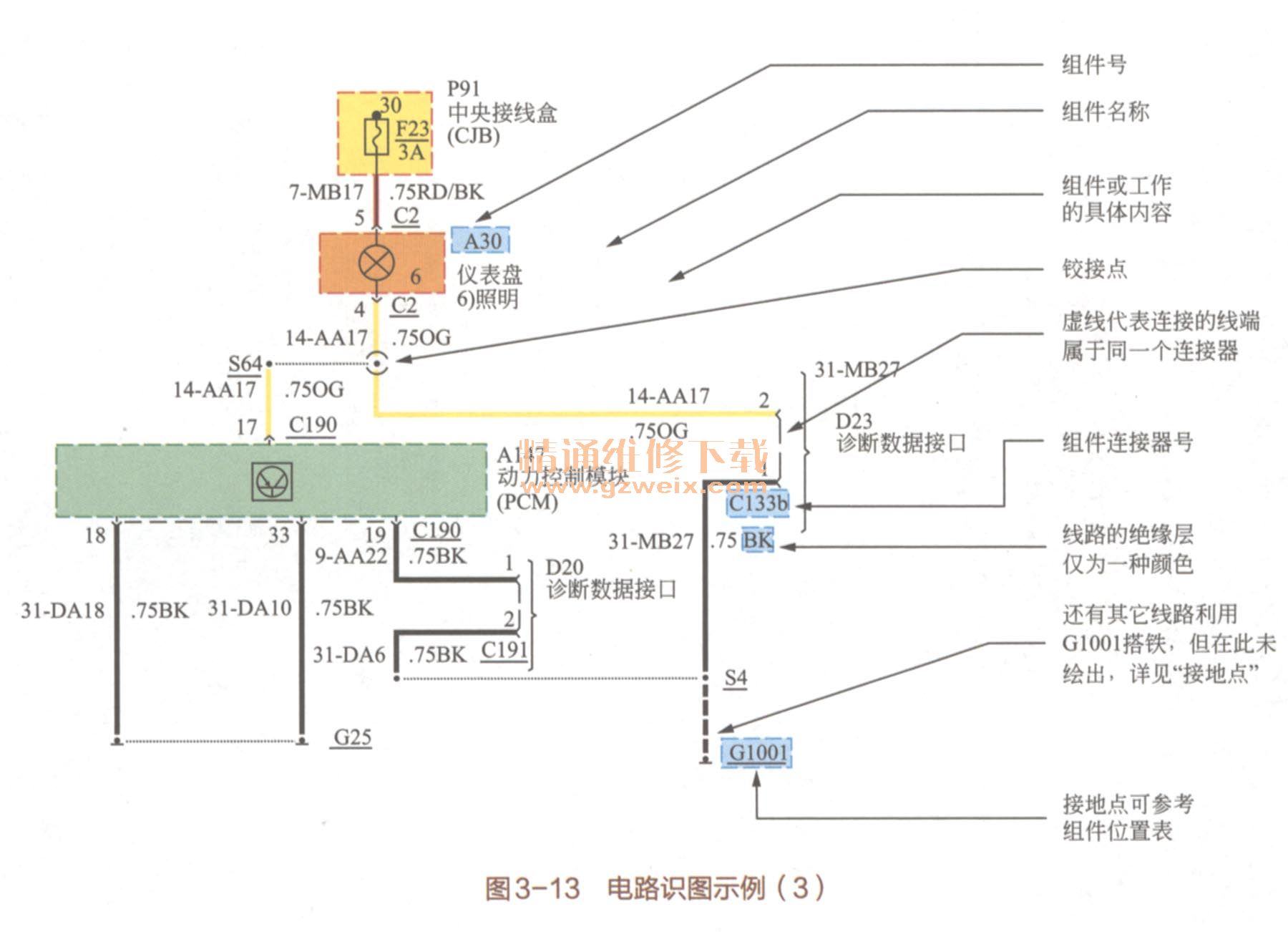

电路识图示例(3)


  4。缩略语及含义

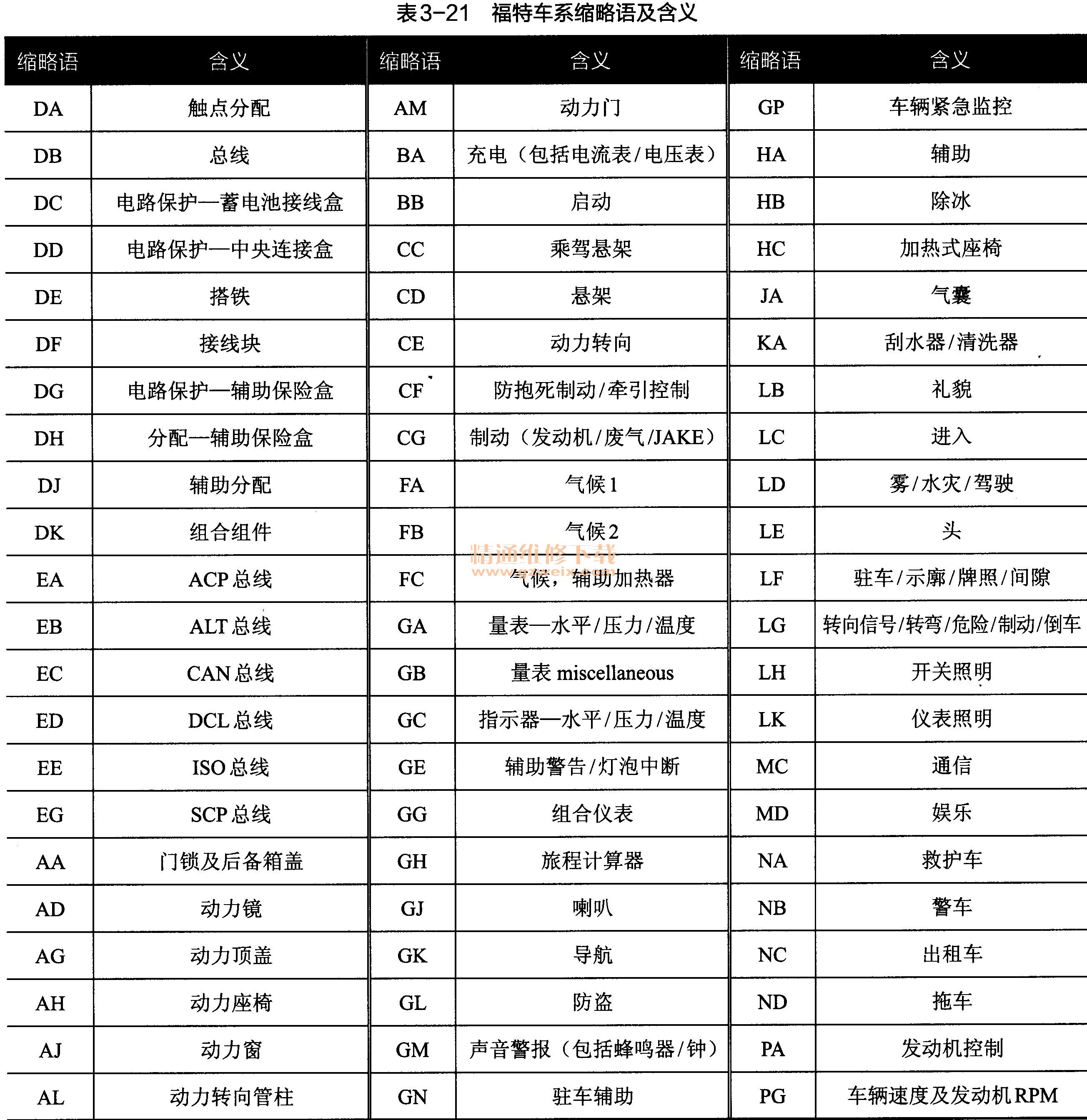

福特车系缩略语及含义如表3-21所示。
福特车系缩略语及含义
