1一继电器和保险丝座2 （SR2 ），在左侧仪表板下面
RI一未占用
R2一未占用
R3一未占用
R4一接线端15的电源继电器（J329）
R5一可加热后窗玻璃继电器（（J9）
R6一插座继电器（J807）

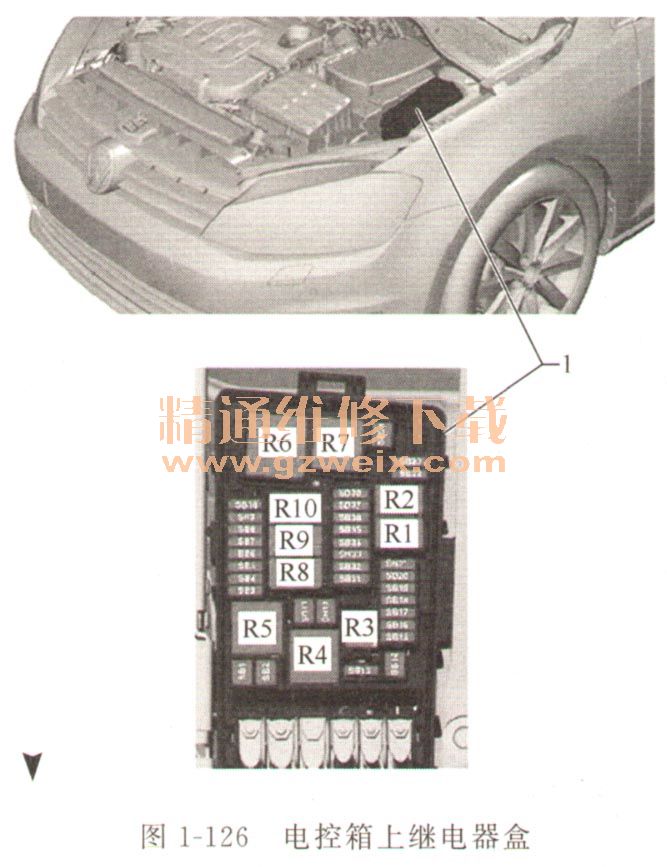

电控箱上的安装位置和继电器位置分配见图1-126。

1一在发动机舱电控箱上的继电器和保险丝座1 （SR1）
R1一启动机继电器1 0906）
R2一启动机继电器2 （J907）
R3信号喇叭继电器（J413）
R4一未占用
R5一主继电器（J271）
R6一未占用
R7一未占用
R8一燃油泵继电器（（J17），仅适用于配备1.6L发动机的车辆
R9一未占用
R10一未占用
