2012～2014款路虎极光2.2L 224DT柴油发动机机械部件分解
来源：本站整理  作者：佚名  2015-12-22 13:49:21

    发动机部分单元机械分解如图1-205～图1-211所示。

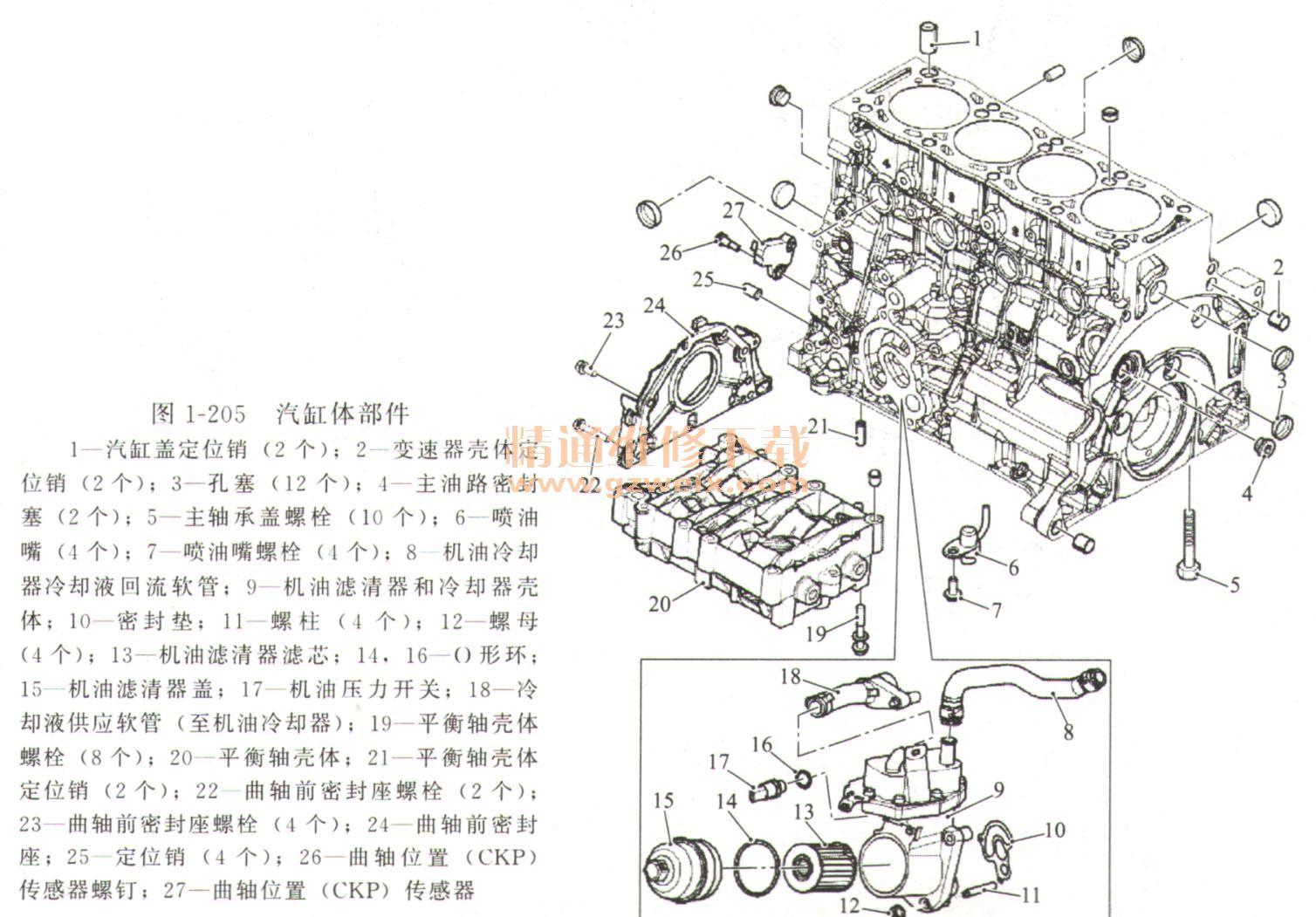

（1）汽缸体部件

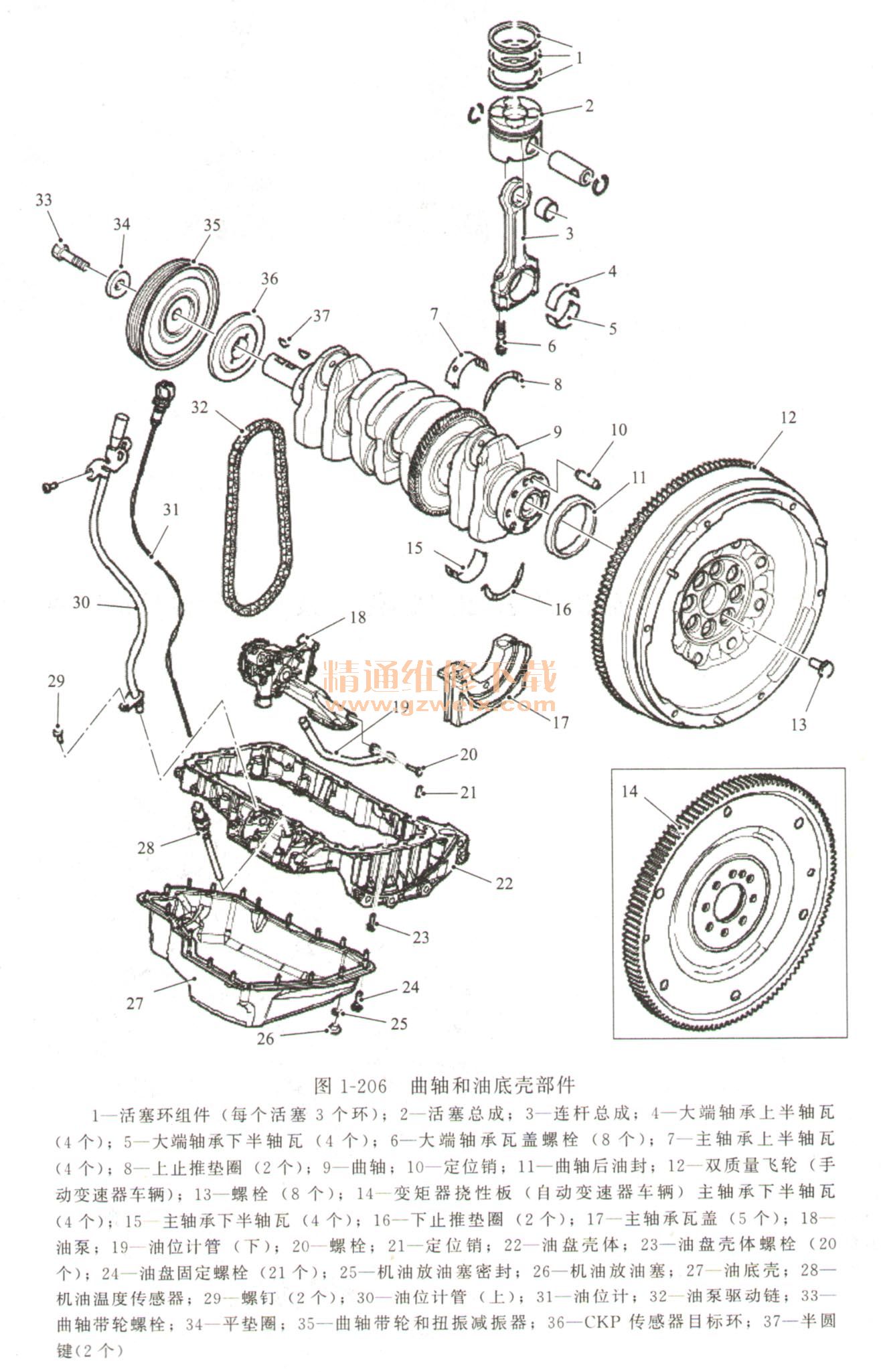

（2）曲轴和油底壳

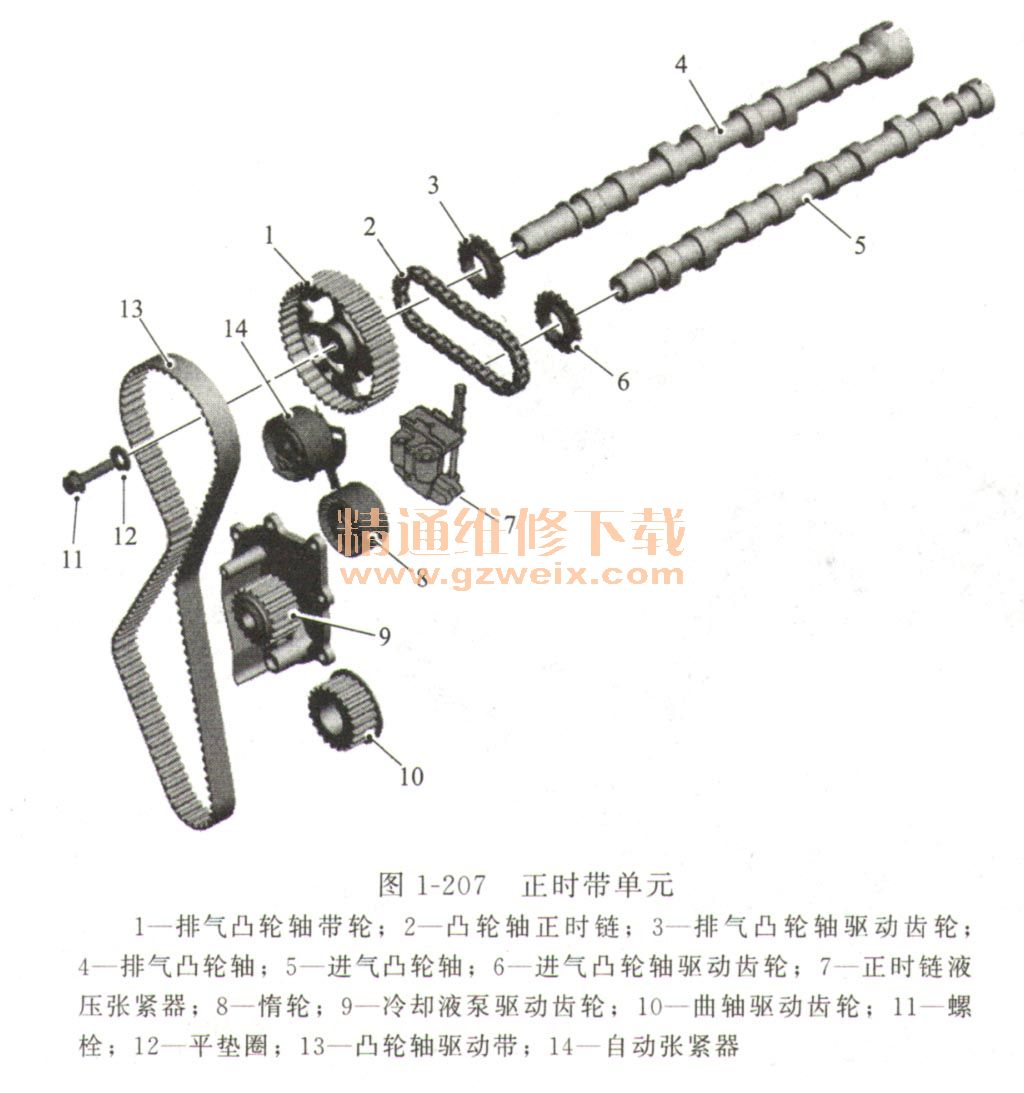

（3）凸轮轴正时部件

（4）涡轮增压器

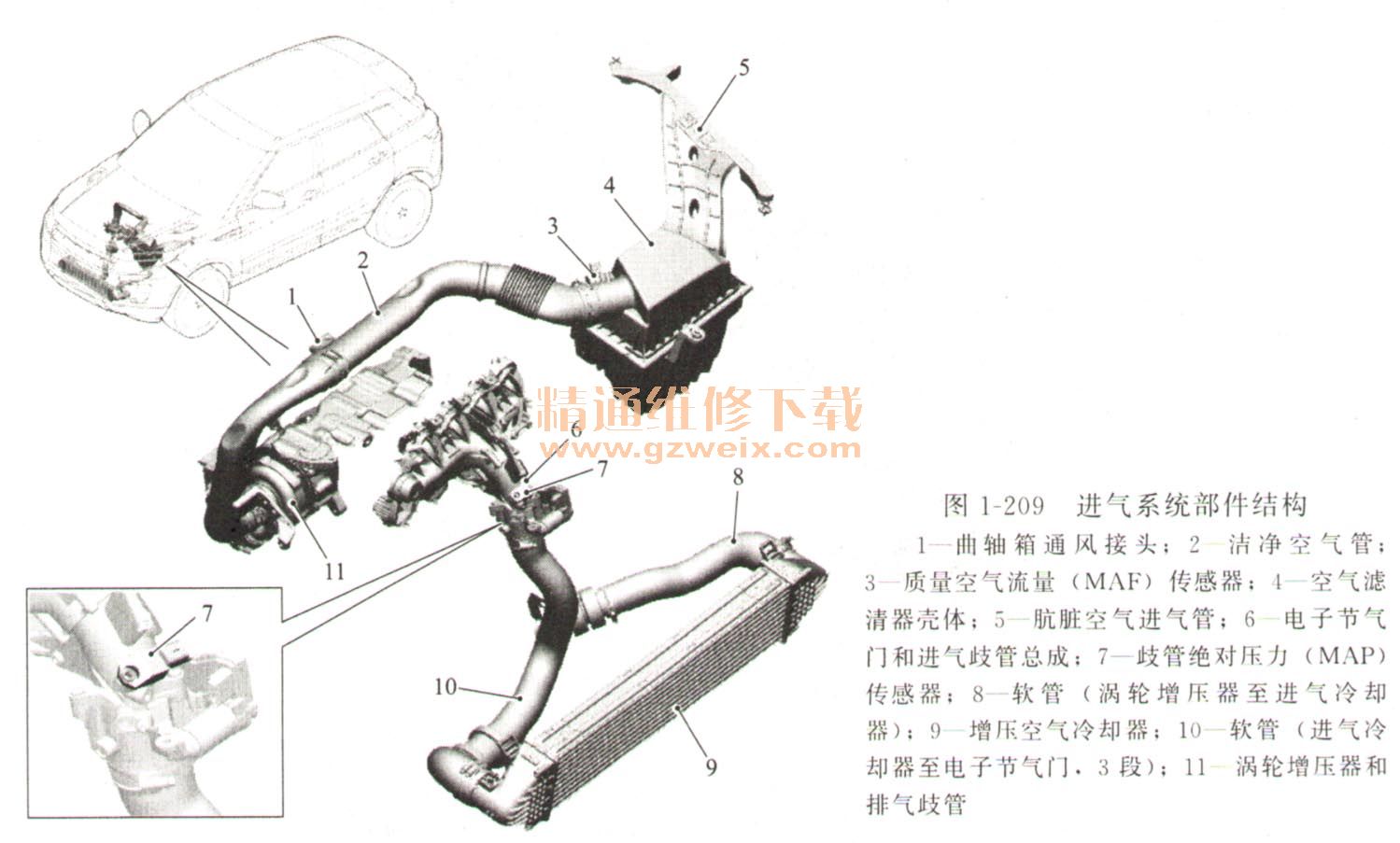

（5）进气系统

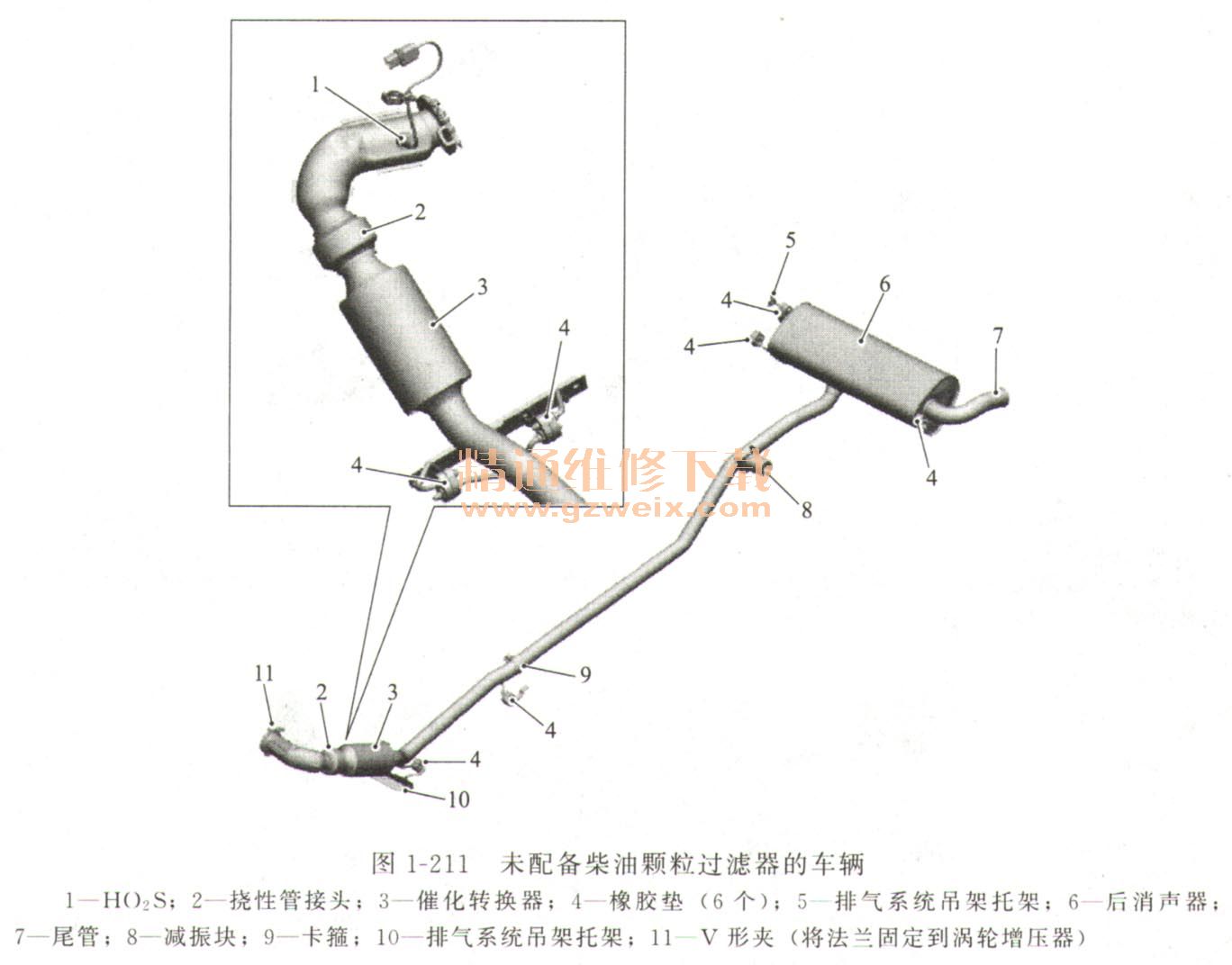

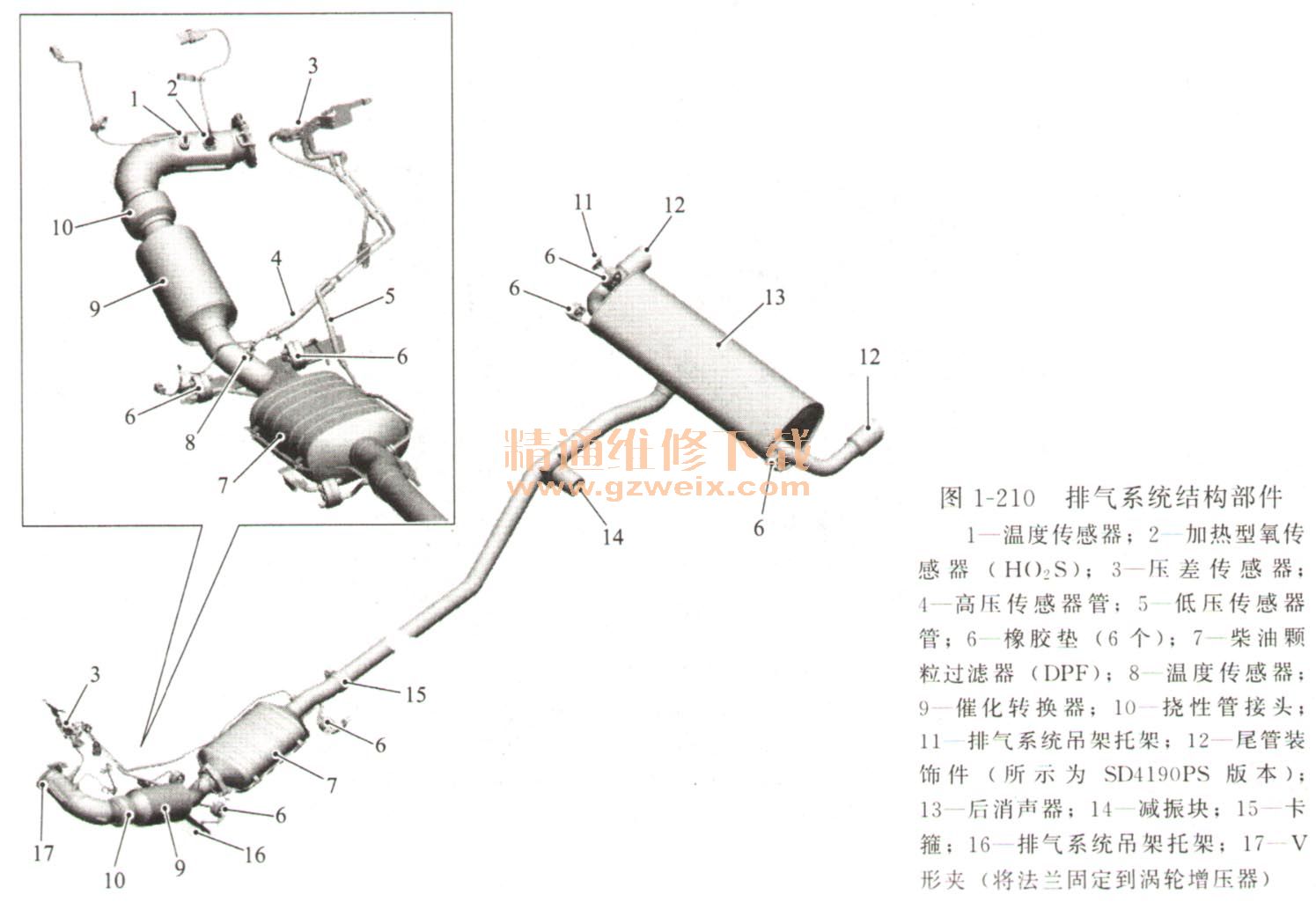

（6）排气系统

关键词：路虎 极光
