天宝TB-860型调幅／调频立体声收音、自动反转放音音响，无论是收音还是放音，左、右声道扬声器中均无声，只有很小的“哼”声。
    分析思路：

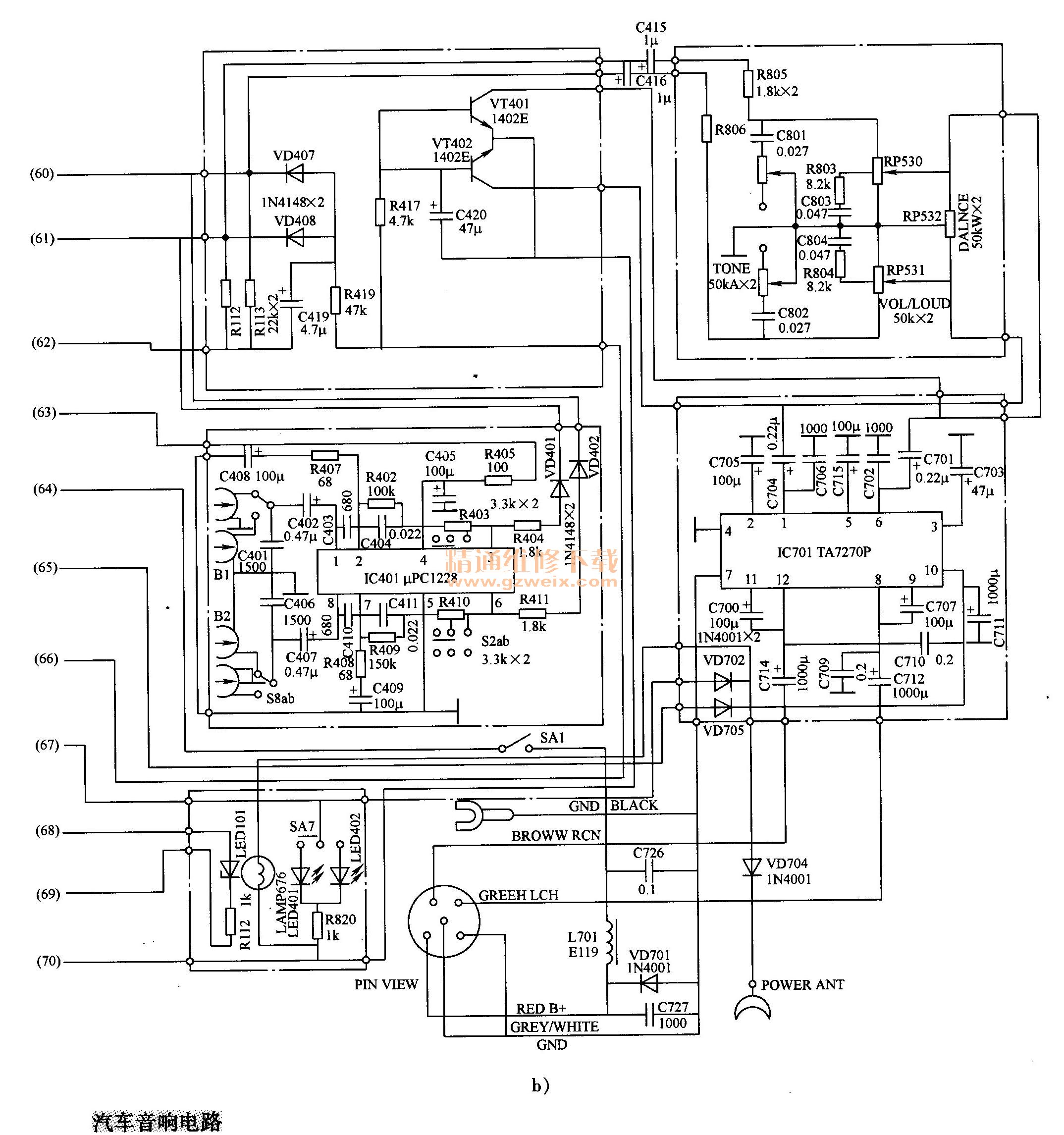

    该机以三块集成电路为主构成，相关电路如图1所示。其中，IC101 （CX20029）是一块大规模单片AM和FM收音集成电路，日本索尼公司的产品，具有调频、调幅、高放、混频，调频调幅中放、检波鉴频、调频调幅输出以及调频立体声复合信号的解调输出等多项功能。


    IC401 （μPC1228 ）集成电路组成了放音均衡放大电路及金属磁头补偿电路。
    IC701 （TA7270P）集成电路为主构成了左、右声道收音或放音功放电路。
VT401、VT402、VD407、VD408、C420等分立元件组成了音频静噪电路。
    该机收音电路信号从IC101的26、27脚输出，经R106、R105电阻→C132、C133耦合电容加至C415、C416耦合电容的正极端；放音电路信号从IC401的③、⑥脚输出→R404、R411电阻→VD401、VD402隔离二极管，也加到了C415、C416耦合电容的正极端。
    从上述分析可看出，C415、C416耦合电容及其以后的音调、音量、等响度控制电路、音量平衡控制电路、功率放大电路、扬声器电路是收音和放音的共用电路。由于该机收音、放音均无声，说明问题很可能就出在这部分收音和放音的共用部分。
    检修方法：
    1．判断故障的大概部位
    （1）打开铁盖壳，直观检查机内各元件，未发现异常。
    （2）将整机置于收音状态（将磁带从机内弹出即处于收音状态，插入磁带后即自动处于放音状态），手握螺钉旋具金属部位，用其头部去碰触功放集成电路TA7270P的信号输入端①脚和⑥脚，左、右声道扬声器内无干扰声传出。由此说明，故障出在功放电路。
    2．检查功放电路
    （1）用万用表直流电压档测量功放集成电路TA7270P引脚电压，发现其⑧、12脚电压异常，其余引脚电压与正常值相比虽有偏差但却在正常范围之内（TA7270P集成电路各引脚功能及实测数据见表1）。

 （2）功放集成电路TA7270P的⑧、12脚分别为左右声道信号输出端，它们的正常电压应为电源电压的1/2，即均为6.5V左右，现实测均只有0.35V左右，怀疑该集成电路可能已损坏。
    （3）切断电源，对TA7270P集成电路外接的有关元件，尤其是12、⑧脚外接的元件进行检查，均未发现损坏。故确定TA7270P集成电路本身已经损坏。
    3．故障处理
    TA7270P损坏以后，如一时无原型号可换，也可用国产易购的D7240AP集成电路直接进行代换，两者的引脚数及引脚功能完全一样，只要将D7240AP脚整理好能插入原TA7270P印制板孔位上，并装好散热片即可。
    维修总结：
    国产D7240AP集成电路在市场上货源较多，且其功率适中，使用电压范围较宽，故其可以代换多种型号的汽车音响功放集成电路（直接代换或间接代换），有些进口汽车上的汽车音响功放电路（尤其是一些不常见型号）损坏以后，均可考虑用D7240AP集成电路组成的电路来进行代换。
