凯歌4B25型调幅／调频立体声收音、放音自动返带汽车音响，AM或FM波段收音均无声；用磁带放音时电动机转动正常，但无声。
    分析思路：

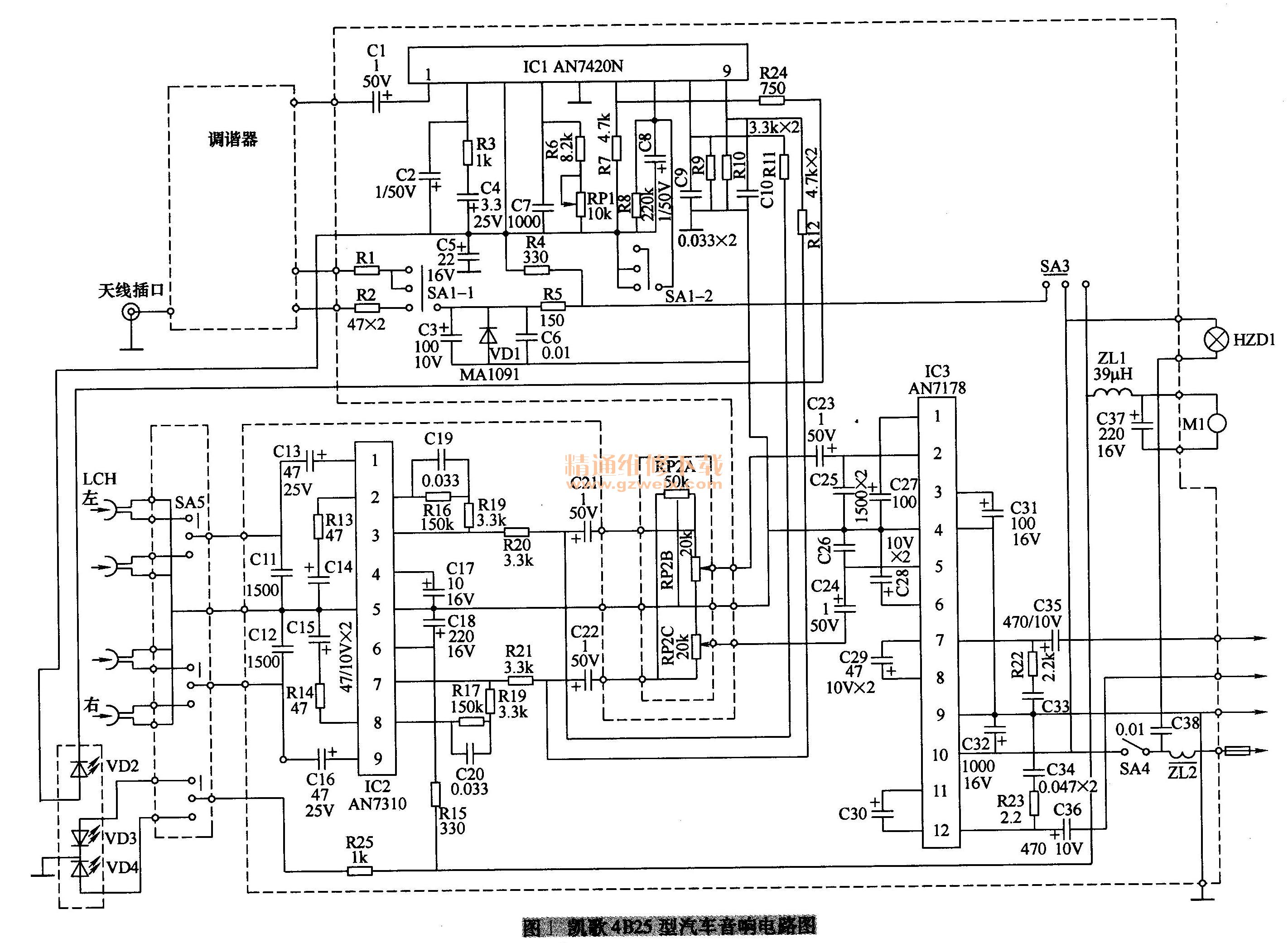

    该机除调谐器以外，主要以三块集成电路为主构成，相关电路如图1所示。其中，IC1（AN7420N ）为左、右声道立体声解码集成电路；IC2 （AN7310）为左、右声道放音均衡放大集成电路：IC3 （AN7178 ）为音频双声道功放集成电路。

    该机收音电路信号从IC 1的⑧、⑨脚输出，经R11、R12电阻加至C21、C22耦合电容的正极端；放音电路的信号从IC2的③、⑦脚输出，经R20、R21电阻也加到了C21、C22耦合电容的正极端。
    由上述分析可看出，C21、C22耦合电容及其后的电路是该机收音和放音的共用部分。收音和放音同时出现无声，说明问题就出在收、放音的共用电路上。究其原因，主要有以下几方面：
    （1）集成电路AN7178或其外围元件不良。
    （2）集成电路AN7178本身供电电压异常。
    检修方法：
    l.判断故障的大概部位
    切断AN7178集成电路的供电，分别从C23、C24电容的正极端取出放音或收音时的信号，分别送到一收录机的功放电路信号输入端，收音或放音声均正常。由此说明，故障出在功放电路。
    2．检查功放电路

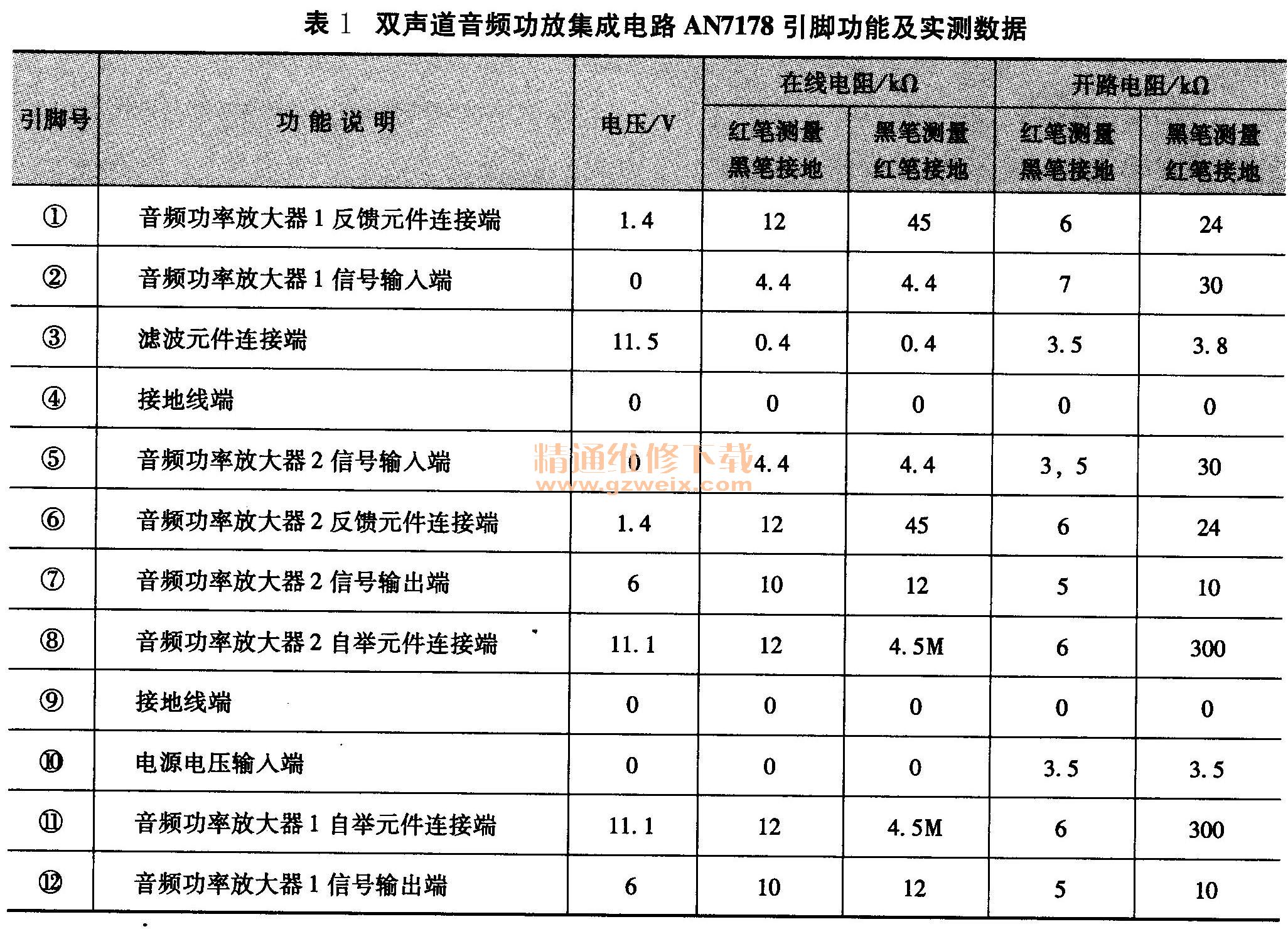

    将AN7178的供电端复原。用万用表测AN7178的各电压（AN7178集成电路各引脚功能及实测数据见表1），其⑩脚（电源电压输入端）电压约12.5V，但⑦、12脚（左、右声道信号输出端）均无电压。根据经验，⑦、12两脚电压应分别为供电电压（即⑩脚电压）的一半，现测得⑦、12脚均无电压，说明AN7178损坏的可能性较大。仔细检查AN7178⑦、12脚外接元件均未损坏，故判断该集成电路已经损坏。

    3．故障处理
    本例用一块新的AN7178集成电路换上后，故障排除。如一时无原型号的AN7178集成电路可换，也可用AN7169、AN7168、HA1377、HA1377A、KA2211等型号的集成电路来直接进行代换。
    维修总结：
    判断AN7178集成电路是否损坏，除了可通过测其在线对地电阻的方法外，还可将该件拆下，通过测其开路电阻的方法来进行最后确定，AN7178集成电路开路电阻见表1。
