根据尺寸（a、b），在支架（5）上标记孔中心点。a=45mm（1.77英寸）；b= 55mm（2.17英寸）。

    在标记点（箭头）钻一个直径为18mm（0.71英寸）的孔。钻孔时不要钻过深。否则，可能会损坏发动机舱保险丝和继电器模块（F152/3）或线束。

    去除孔两边的毛刺。

清除钻屑。

    6．安装照明式梅赛德斯三叉星徽的线束。

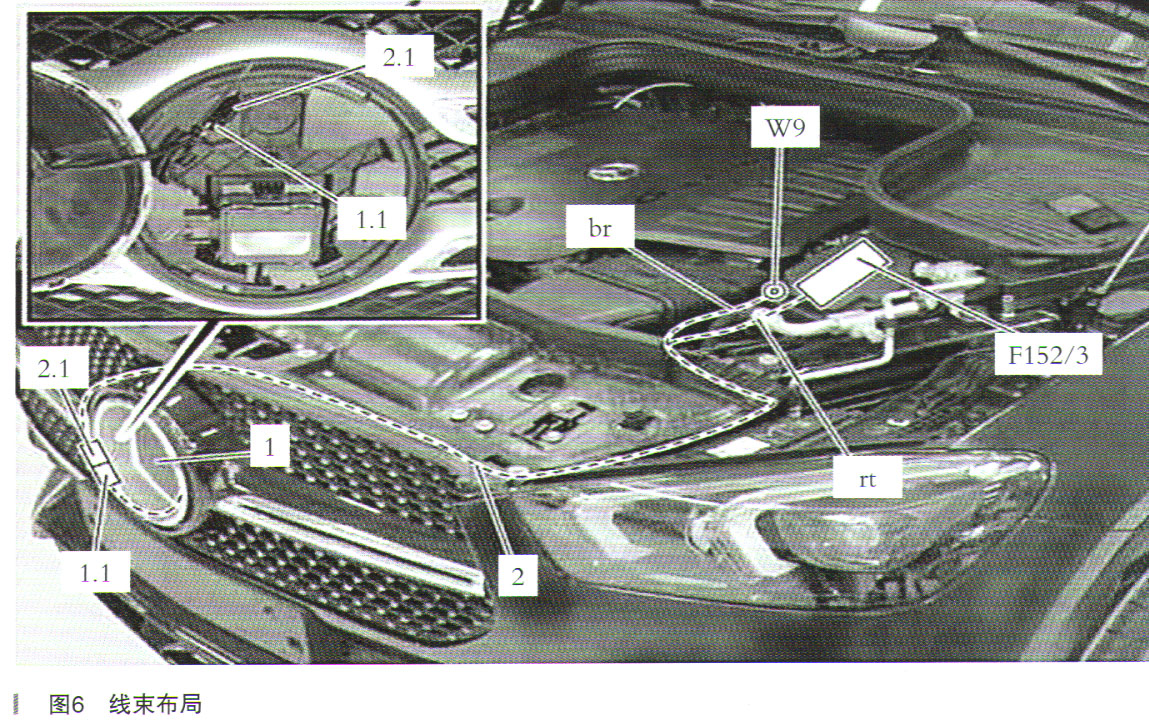

    如图6所示，从前照明式梅赛德斯三叉星徽（1）的安装地点到发动机舱保险丝和继电器模块（F152/3）以及左前灯组（W9）接地点布置前照明式梅赛德斯三叉星徽线束（2）。不要因为挤压或压紧而损坏电线束。否则会造成电路短路。前照明式梅赛德斯三叉星徽线束（2）不得覆盖雷达感测器。请勿更换安装位置中的雷达感测器。布置前照明式梅赛德斯三叉星徽线束（2）照明，以便黑色2销插头（1.1）可以在后期连接到黑色的2销触点插口（2.1）上。

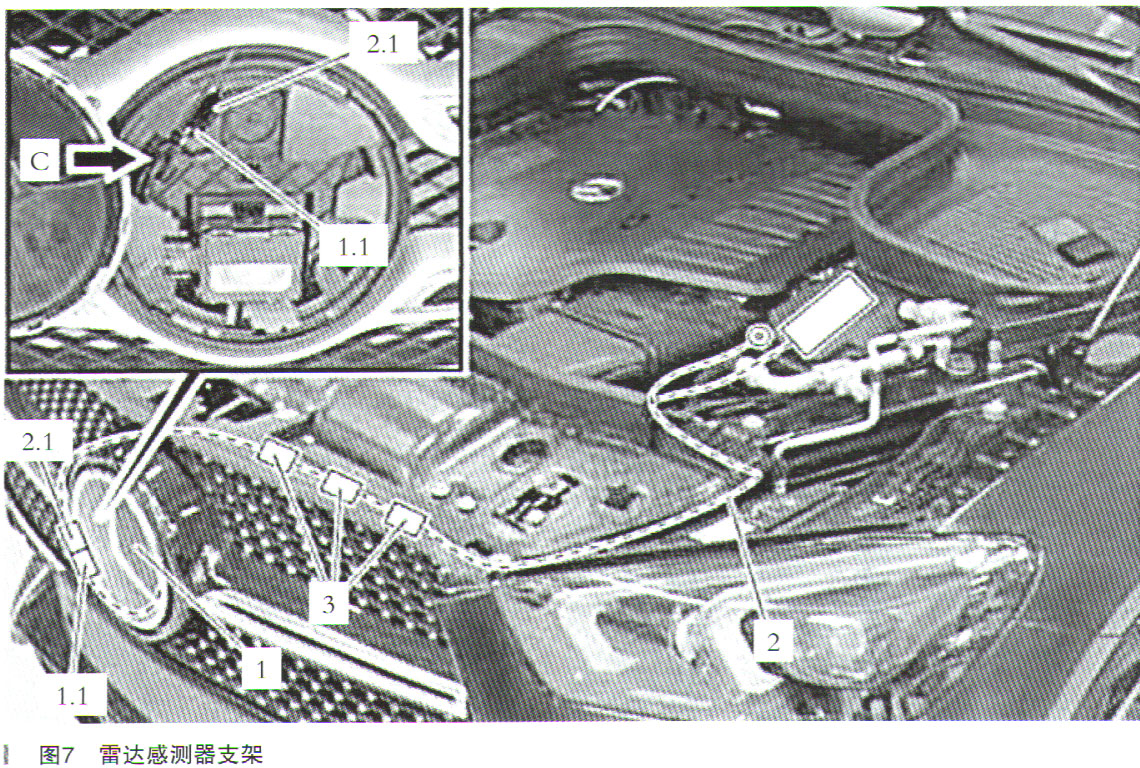

    如图7所示，将前照明式梅赛德斯三叉星徽（1）的线束缠绕在雷达感测器支架（箭头C所示）上。

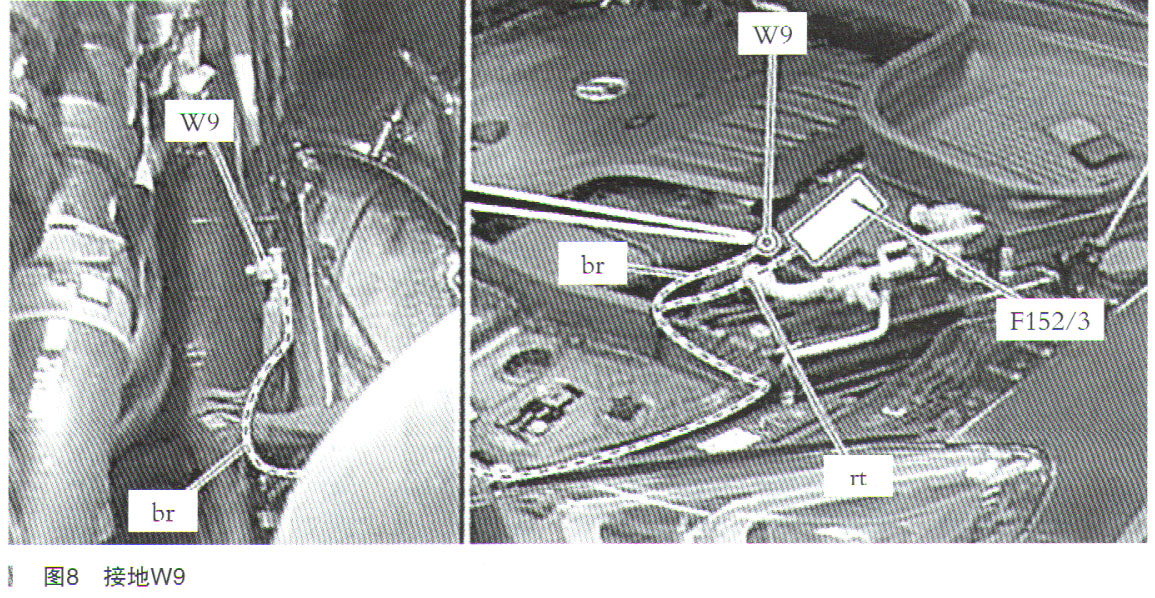

    如图8所示，将棕色线（br）布置到左前灯组接地点（W9）。布置棕色线（br），以便在后期红线（rt）可以连接到发动机舱保险丝和继电器模块（F152/3）；将棕色线（br）连接到左前灯组接地点（W9）。

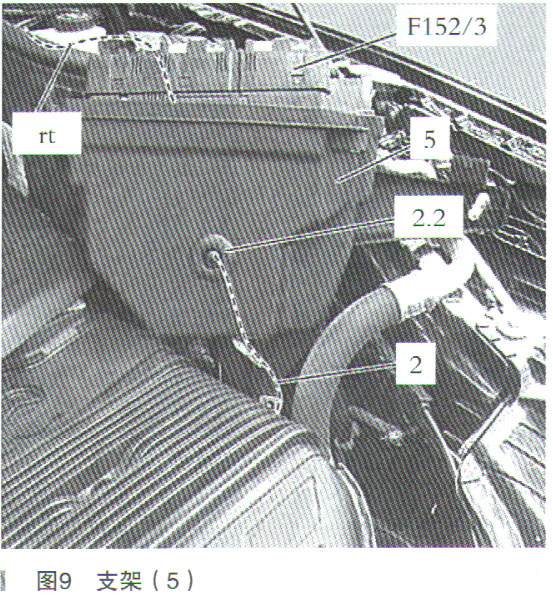

    将红色线（rt）穿过先前在支架（5）上钻的孔，布置到发动机舱保险丝和继电器模块（F152/3）上。在之前的支架（5）孔中插入照明式梅赛德斯三叉星徽线束（2）的垫圈（2.2）。确保垫圈（2.2）正确安放。
