奔驰SLK级车手动关闭折叠式硬篷
来源:本站整理  作者:佚名  2017-02-25 15:55:34

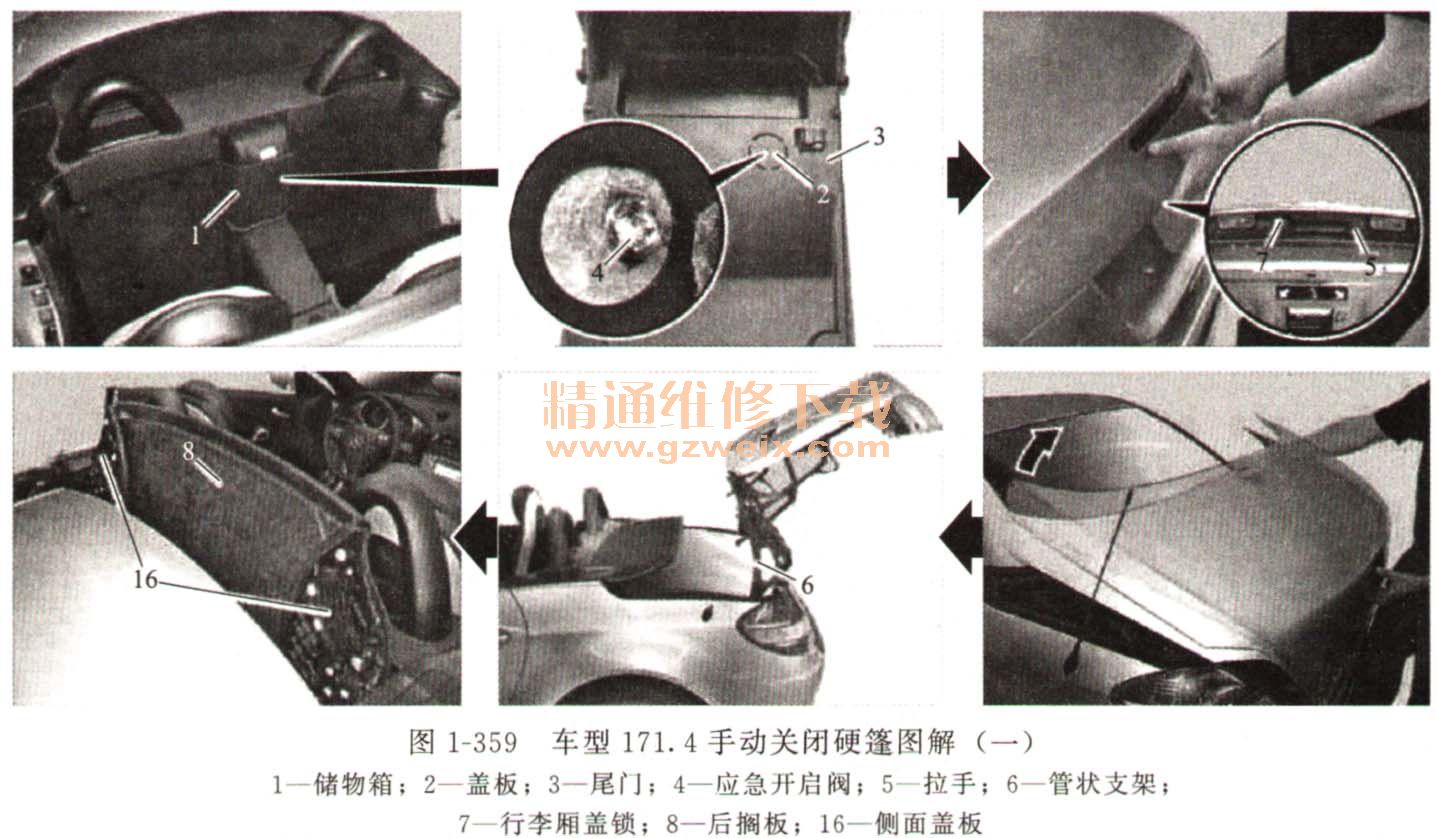

①关闭点火,从电子点火开关控制单元上取下遥控钥匙。
②打开两个车门。
③打开储物箱1。
④使用合适的螺丝刀将护盖2从储物箱1的后壁3上取出。
⑤将应急开启阀门4打开大约2圈。
⑥将紧急钥匙插入行李厢盖锁7。
⑦使用双手向上拉行李厢盖的手柄5,直至松开管状支架6为止。在向上拉的过程中,必须克服可以感觉到的阻力。
⑧将行李厢盖连同管状支架6一起完全向后举起。修理管状支架的通用说明:为了避免损坏管状支架6,确保在动作过程中,将行李厢盖向后拉的同时向上提起手柄5。
⑨使用紧急钥匙打开行李厢盖7,如图1-359所示举起行李厢盖然后将其移动到装配位置。必须支撑住行李厢盖,直至到达装配位置。否则,行李厢盖会落下并关闭。

⑩手动将后搁板8放置到最终的垂直位置。如果折叠式硬蓬移动到后搁板8的中间位置,则可能损坏折叠式硬蓬。
11.在助手的帮助下,在两个C柱9处将降下的折叠式硬蓬叠,直至C柱9的位置达到90°拉出行李厢,然后向前折。只能在C柱9、10移动折叠式硬蓬,否则会损坏折叠式硬蓬。避免碰撞后车窗和后搁板8。必须在助手的帮助下使折叠式硬蓬保持在中间位置。

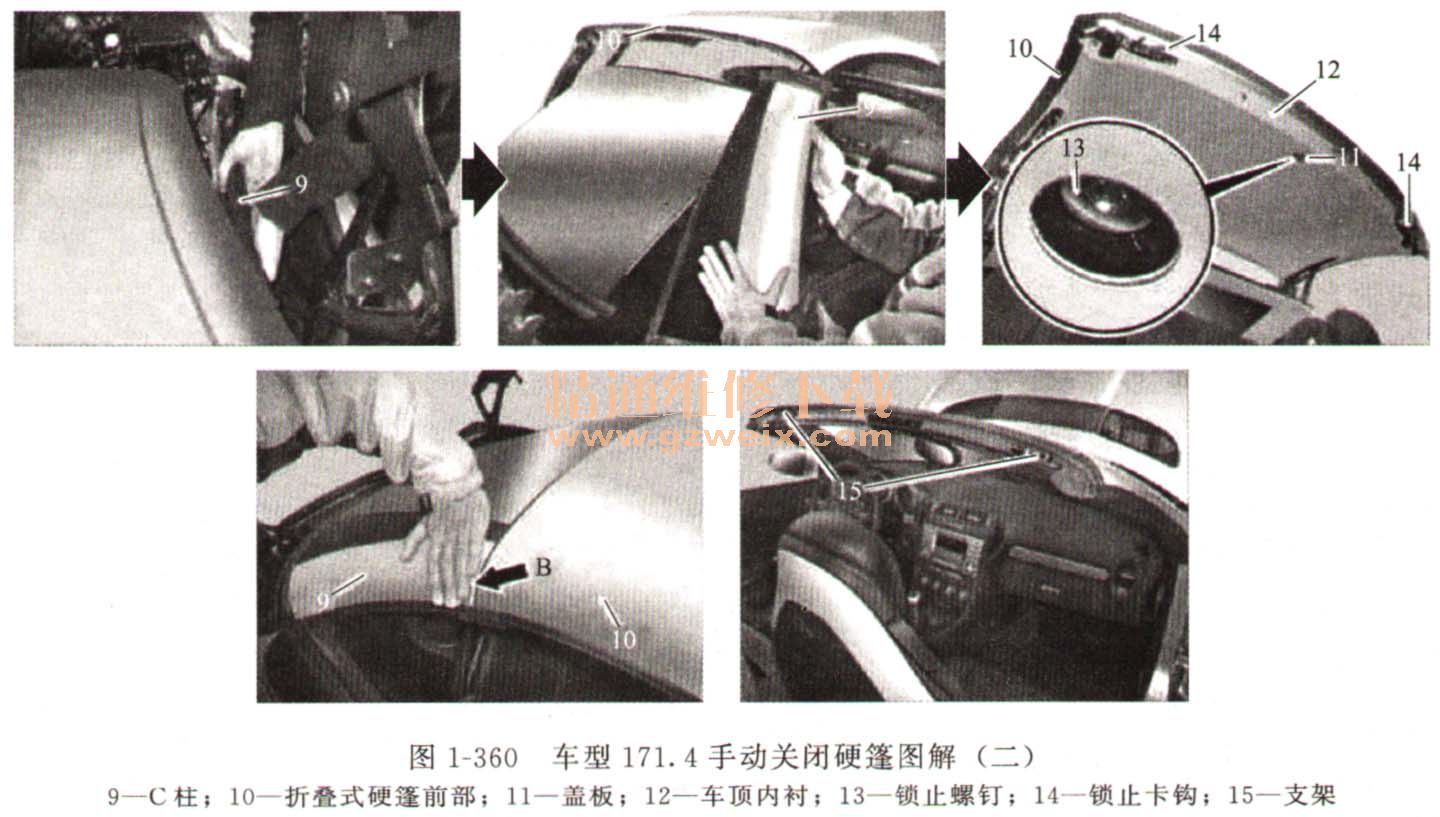

12.松开车顶镶板12上的护盖11,然后通过顺时针旋转完全松开锁止螺栓13上的前部夹子。
13.在助手的帮助下,将折叠式硬蓬向前折叠,直至抓钩14在支座15内啮合。只能在C柱9处移动折叠式硬蓬。如果在折叠式硬蓬部分10移动折叠式硬蓬,则会损坏折叠式硬蓬。
14.通过逆时针旋转来锁止锁止螺栓13上的前部夹子。应该听到啮合的声音。
15.将盖板11夹入车顶镶板12。
16.在C柱9和折叠式硬蓬前部10之间的过渡位置向下按压折叠式硬蓬(图1-360箭头B所示)。在车辆的左右侧,此操作将完全固定C柱锁。

17.在保持侧面盖板16折合的情况下,用手向下折合后搁板8。
