剖析东安汽发A6F5变速器技术（四）

来源：汽车维修技师作者：佚名 2019-04-26 08:52:33

    （1）系统介绍
    操纵换挡杆，挡位开关将信号反馈到TCU，TCU收到换挡信号后控制阀体电磁阀工作电流，阀体油路切换完成换挡操作；
    根据输入/输出转速传感器的信号及TCU标定数据、ECU反馈数据，系统控制液力变矩器锁止及；
    通过高精度线性控制电磁阀实现换挡平顺。
    （2）电子元件
    A6F5自动变速器电子元件包含：挡位开关、电磁阀线束、电磁阀、输入/输出转速传感器、油温传感器、自动变速器电脑（TCU）等。
    ①挡位开关工作原理
    接触式挡位开关，通过固定与移动的触点间电压来识别挡位。

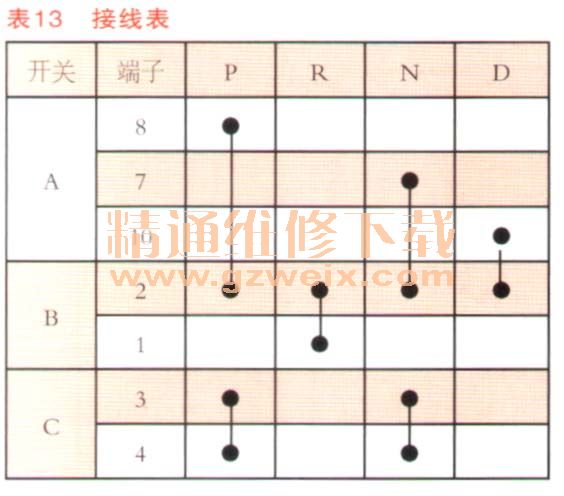

    接线表（如表13所示）中A表示挡位选择电路，B表示供电电路，C表示启动电路。当挡位开关处于P/R/N/ll各挡位时，相应回路接通，挡位开关信号通过线束传递到TCU。
