剖析东安汽发A6F5变速器技术(三)
来源:汽车维修技师  作者:佚名  2019-03-22 10:11:42

    三、A6 F5变速器结构原理
    1.A6F5自动变速器执行元件工作原理
      (1)液力变矩器
    液力变矩器(如图23所示)包括变矩器壳、涡轮、泵轮、导轮和锁止离合器。液力变矩器通过内部的自动变速器油传递和放大扭矩。锁止离合器直接连接发动机和变速器以提高传动效率,减少燃油消耗。

      (2)行星齿轮组
    A6F5自动变速器包含2组行星齿轮组,分别是前排行星齿轮组和后排行星齿轮组(也叫拉维娜行星齿轮组),如图24所示。

    前排行星齿轮组见图中红框位置,工作原理是通过固定中间太阳轮、动力从外齿圈传入,经过行星齿轮变速,最终动力从行星架传出,向后传递到后排行星齿轮组;
    后排行星齿轮组见图中蓝框,工作模式较多,动力可以通过两个太阳轮、行星架传入,通过拉维娜结构实现速比变化,最终动力从长行星齿轮传入拉维娜外齿圈。
          拉维娜外齿圈通过花键与驱动齿轮连接,动力经由一级减速齿轮(图中的中间齿轮组)、二级减速齿轮(图中差速器齿轮组)传递到半轴、车轮,实现车辆前进或者后退。
        (3)离合99及制动器工作原理
      A6F5自动变速器包含3组离合器、2组制动器,分别是C1离合器、C2离合器、C3离合器、B1制动器、B2制动器,位置如图25所示。

      离合器是通过油压使活塞动作,活塞压紧摩擦片与压力板,使摩擦片与压力板分别连接的零件同步运转,实现动力传递;油压减小时,回位弹簧使活塞回位,摩擦片与压力板分离,动力中断。摩擦片与压力板分别连接旋转件。

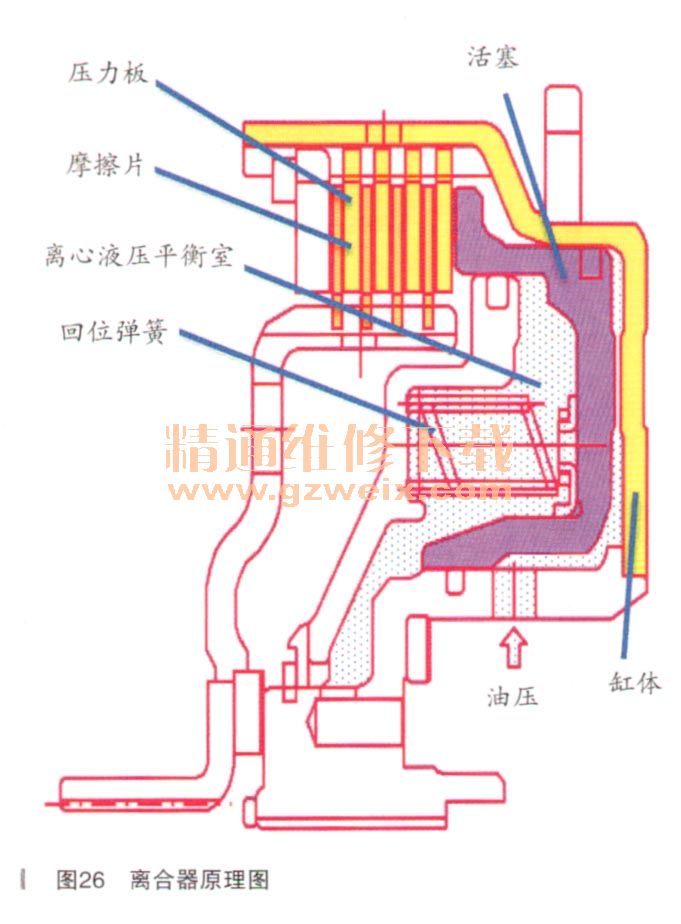

    C1/C2/C3离合器原理图如图26所示。
