3．系统概况

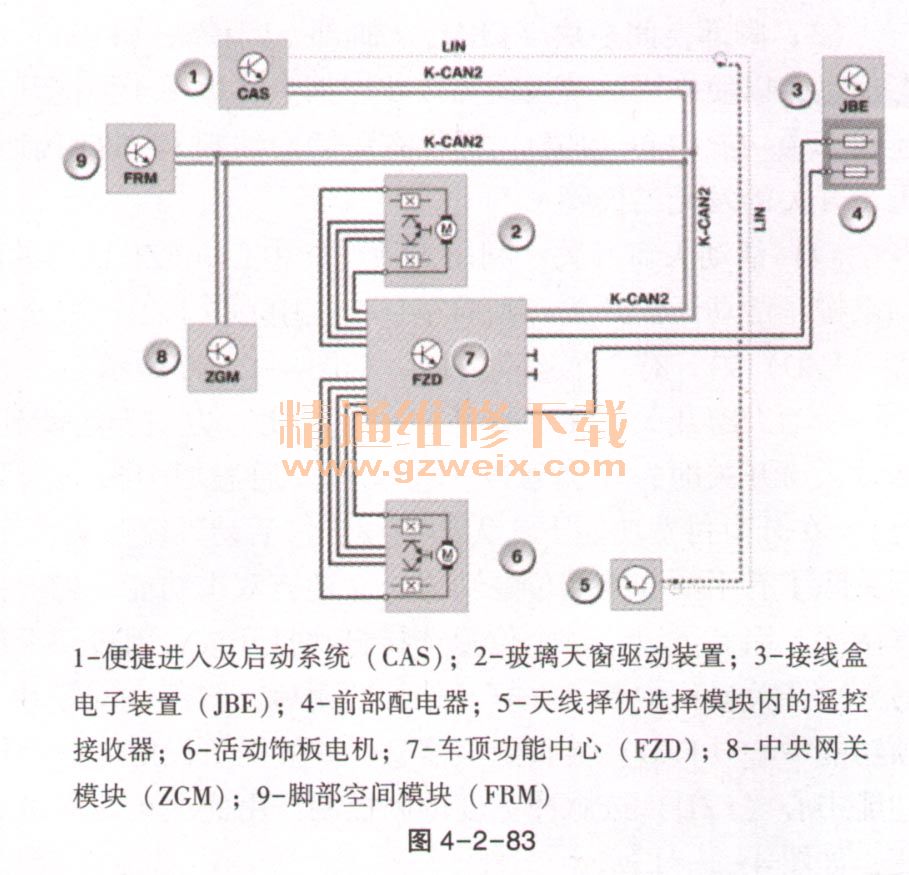

    系统概况如图4-2-83所示。

    4．系统功能
    活动天窗的操作要求可通过以下操作元件实现：活动天窗开关、识别传感器、特种装备“便捷上车功能”中的外拉手、驾驶员侧车门锁中的机械钥匙。
    （1）打开活动饰板。初始情况：玻璃天窗和活动饰板已关闭。
    按压“打开”。信号从活动天窗开关发往车顶功能中心（FZD）；在活动天窗开关被按住期间，车顶功能中心（FZD）控制活动饰板驱动装置，活动饰板驱动装置打开活动饰板，玻璃天窗保持关闭状态。
    将“打开”按到底一次（开窗付费功能）。信号从活动天窗开关发往车顶功能中心（FZD），车顶功能中心（FZD）控制活动饰板电机，活动饰板驱动装置完全打开活动饰板，玻璃天窗保持关闭状态。
    （2）打开玻璃天窗。初始情况：活动饰板已打开。
    按压“打开”。信号从活动天窗开关发往车顶功能中心（FZD），在活动天窗开关被按住期间，车顶功能中心（FZD）控制玻璃天窗驱动装置，玻璃天窗驱动装置打开玻璃天窗。
    将“打开”按到底一次（开窗付费功能）。信号从活动天窗开关发往车顶功能中心（FZD），车顶功能中心（FZD）控制玻璃天窗驱动装置，玻璃天窗驱动装置完全打开玻璃天窗。
    （3）打开活动饰板和玻璃天窗。‘初始情况：玻璃天窗和活动饰板已关闭。
    将“打开”按到底两次（双击功能）。信号从活动天窗开关发往车顶功能中心（FZD），车顶功能中心（FZD）首先控制活动饰板电机，活动饰板驱动装置完全打开活动饰板，车顶功能中心（FZD）延时控制玻璃天窗驱动装置，玻璃天窗驱动装置完全打开玻璃天窗。
（4）升起玻璃天窗和活动饰板通风位置。初始情况：玻璃天窗和活动饰板已关闭。
    按下“升起”一次。信号从活动天窗开关发往车顶功能中心（FZD），车顶功能中心（FZD）控制玻璃天窗驱动装置和活动饰板驱动装置，玻璃天窗驱动装置完全升起玻璃天窗，活动饰板驱动装置将活动饰板置于通风位置。
    （5）升起玻璃天窗。初始情况：玻璃天窗已关闭而活动饰板已打开。
    按下“升起”一次。信号从全景玻璃天窗开关发往车顶功能中心（FZD），车顶功能中心（FZD）控制玻璃天窗驱动装置，玻璃天窗驱动装置完全升起玻璃天窗。
    （6）关闭玻璃天窗。初始情况：玻璃天窗和活动饰板已打开。
    按压“关闭”。信号从活动天窗开关发往车顶功能中心（FZD），在活动天窗开关被按住期间，车顶功能中心（FZD）控制玻璃天窗驱动装置，玻璃天窗驱动装置关闭玻璃天窗。
    将“关闭”按到底一次（开窗付费功能）。信号从活动天窗开关发往车顶功能中心（FZD），车顶功能中心（FZD）控制玻璃天窗驱动装置，玻璃天窗驱动装置完全关闭玻璃天窗。
    （7）关闭活动饰板。初始情况：玻璃天窗已关闭。
    按压“关闭”。信号从活动天窗开关发往车顶功能中心（FZD），在活动天窗开关被按住期间，车顶功能中心（FZD）控制活动饰板驱动装置，活动饰板驱动装置关闭活动饰板。
    将“关闭”按到底一次（开窗付费功能）。信号从活动天窗开关发往车顶功能中心（FZD），车顶功能中心（FZD）控制活动饰板电机，活动饰板驱动装置完全关闭活动饰板。
    （8）关闭玻璃天窗和活动饰板。初始情况：玻璃天窗已升起而且活动饰板在通风位置。
    按压“关闭”。信号从活动天窗开关发往车顶功能中心（FZD），在活动天窗开关被按住期间，车顶功能中心（FZD）控制玻璃天窗驱动装置并接着控制活动饰板驱动装置，玻璃天窗驱动装置关闭玻璃天窗，活动饰板驱动装置关闭活动饰板。
    将“关闭”按到底一次（开窗付费功能）。信号从活动天窗开关发往车顶功能中心（FZD），车顶功能中心（FZD）控制玻璃天窗驱动装置和活动饰板驱动装置，玻璃天窗驱动装置完全关闭玻璃天窗，活动饰板驱动装置完全关闭活动饰板。
    初始情况：玻璃天窗和活动饰板已打开。将“关闭”按到底两次（双击功能）。信号从活动天窗开关发往车顶功能中心（FZD），车顶功能中心（FZD）首先控制玻璃天窗驱动装置，玻璃天窗驱动装置完全关闭玻璃天窗，车顶功能中心（FZD）自玻璃天窗的一定剩余开度起控制活动饰板驱动装置，活动饰板驱动装置完全关闭活动饰板。
    （9）便捷开启。无法通过特种装备“便捷上车功能”中外拉手上的感应面进行便捷开启。
    活动天窗可按如下方式打开：长时间按下识别传感器的解锁按钮，将驾驶员侧车门锁中的机械钥匙长时间保持在“打开”方向。便捷开启在电动车窗升降机运动后延时开始。
    （10）便捷关闭。可通过特种装备“便捷上车功能”中外拉手上的感应面进行便捷关闭。
    活动天窗可按如下方式关闭：长时间按下识别传感器的锁止按钮，将驾驶员侧车门锁中的机械钥匙长时间保持在“关闭”方向，长时间触摸外拉手的感应面（特种装备“无钥匙便捷上车及启动系统”）。
    对于带有特种装备“便捷上车功能”的车辆，必须长时间触摸感应面，以便启动便捷过程。只有在这以后，车顶功能中心（FZD）才能执行便捷关闭。松开感应面将中断便捷关闭。便捷关闭在电动车窗升降机运动后延时开始。
