三、系统原理
为更好地理解Telematics系统，将其划分为以下若干主要功能，并结合相应的原理图阐述。
1．视频功能

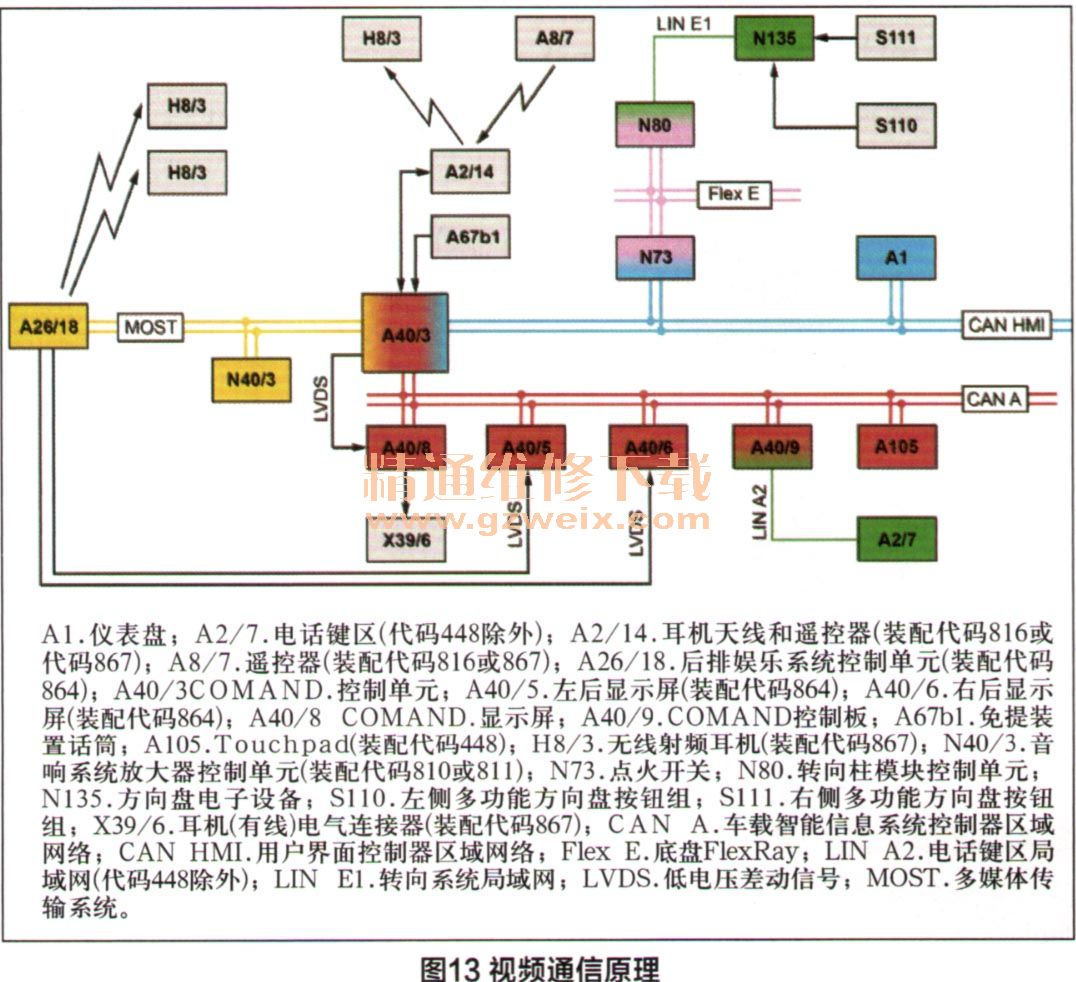

COMAND控制单元或后座娱乐系统控制单元支持播放DVD视频，视频画面显示在中央显示屏上，还可以根据请求和可用性显示在左后或右后显示屏上。整个视频功能通信原理如图13所示。
对于前排娱乐系统，可使用COMAND控制板、多功能方向盘按钮组、触摸板控制视频功能，以方向盘按钮组的信号为例，当驾驶员操作方向盘按钮时，相应的信号传送至N135读取，N135将信号通过LIN线传送至N80，然后N80 Flex E总线传送至N73，再由N73传送至CANHMI网络，这样，COMAND在收到信息后通过LVDS（低电压差动信号）线路将画面信号发送至显示屏，从而显示期望的视频。同理，后排娱乐系统视频功能可使用遥控器控制，画面信号由后排娱乐系统控制单元通过LVDS线发送至左后显示屏或右后显示屏。
