对于选配型四区自动空调系统，B杜上安装了两个额外的后排乘客出风口。如此便有15个出风口；其中用干后排乘客的6个出风口由独立的后空气分配单元控制，如图12所示。
后暖风空调单元的设计非常紧凑，整体集成在前中央扶手内，如图13所示。
如图14所示显示了后空气分配单元内的主要零部件：鼓风电机、
蒸发器、电控TXV、加热器组件以及3个风门执行器。
后
蒸发器TXV中集成的电控截断阀在系统关闭时用于截断后部管路，如图15所示。
在左侧汽缸组后部安装的电动水泵可在后部空气分配单元请求加热时提供额外的冷却液循环，如图16所示。

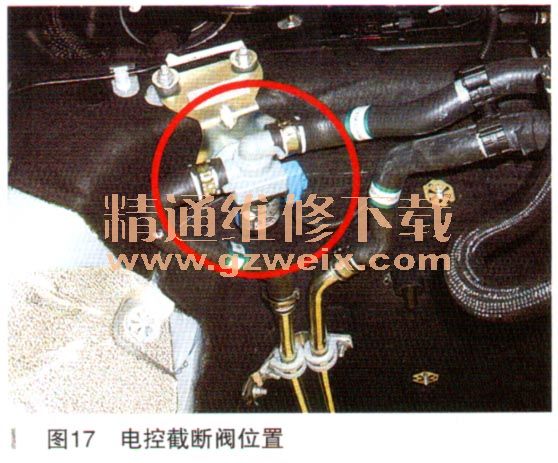

一个电控截断阀（ Bitron）位于变速器通道内。该阀门可以在没有后部加热要求时截断冷却管路后段，如图17所示。
