剖析2016款通用别克全新君越新技术（二）

来源：汽车维修技师作者：佚名 2016-07-20 08:01:37

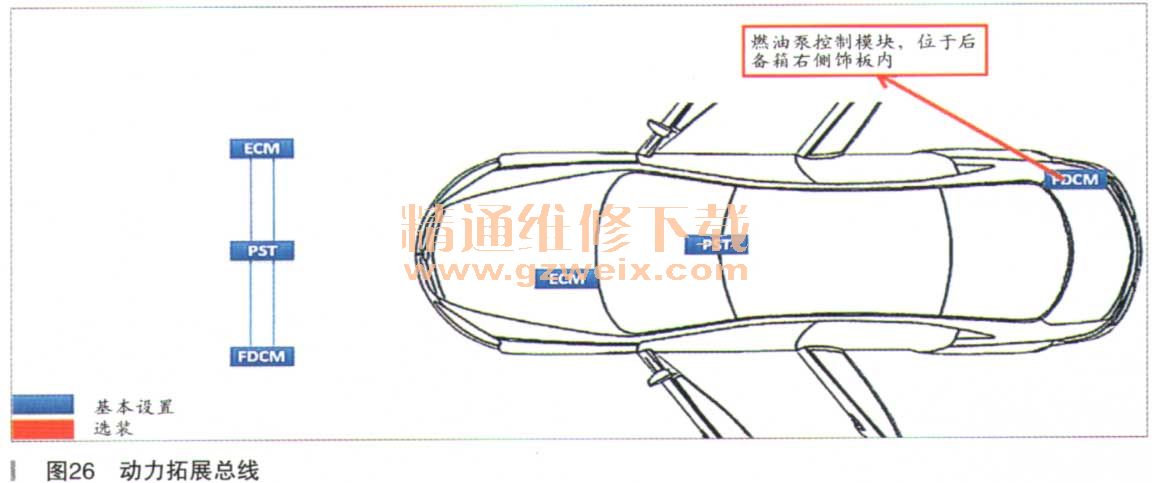

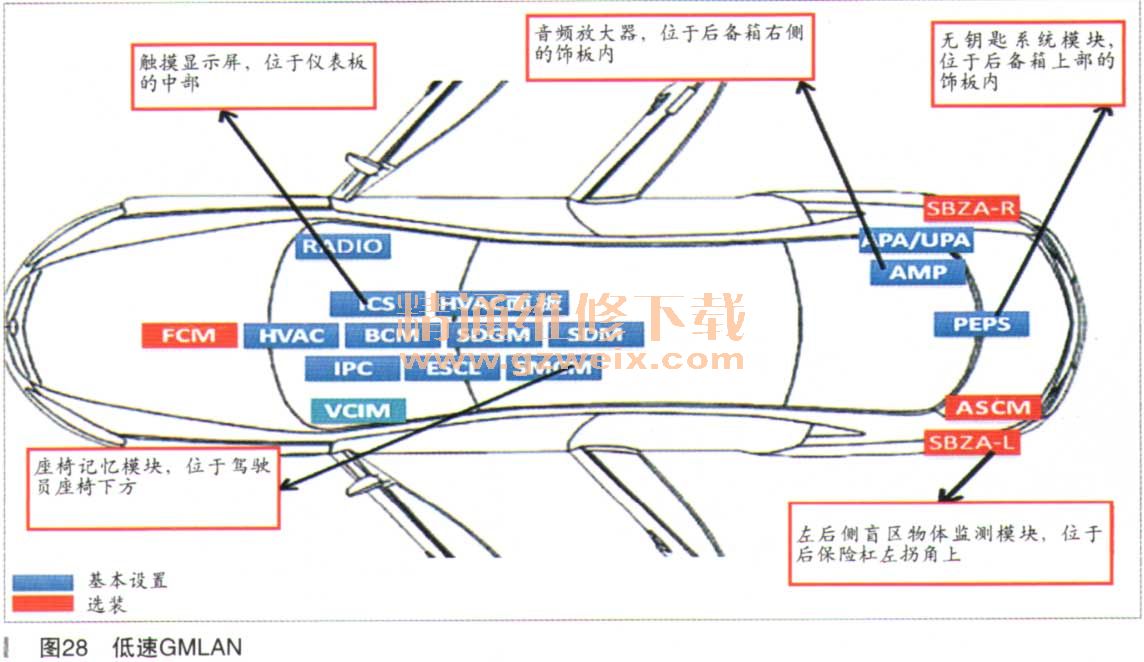

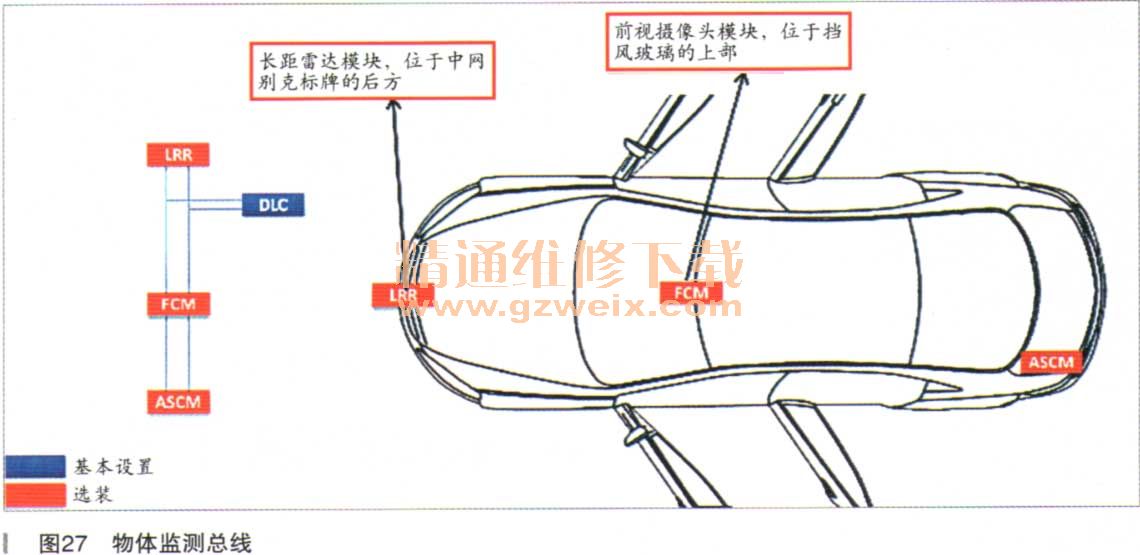

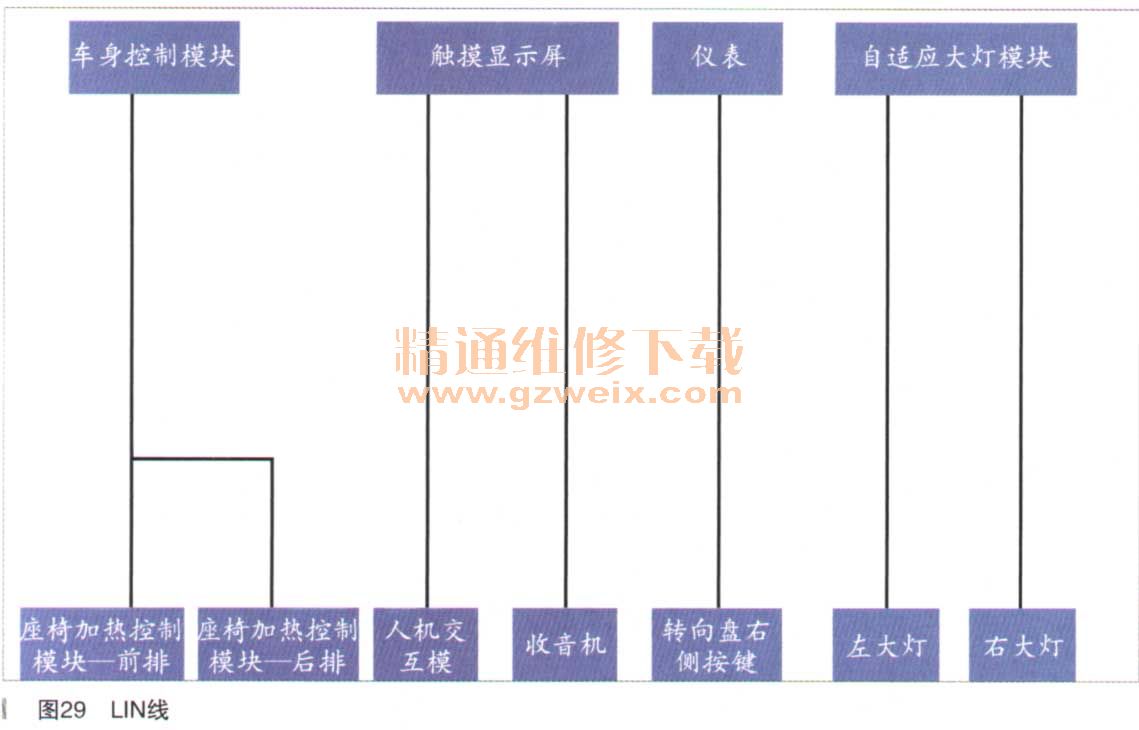

动力拓展总线上连接的模块如图26所示。物体监测总线上连接的模块如图27所示。低速GMLAN上连接的模块如图28所示。车身上还分布有大量的LIN网络线，例如BCM与电动天窗、遮阳板、雨量传感器和玻璃升降器开关等都是通过LIN线进行通信的。图29所示列举了几个LIN线连接的组件。

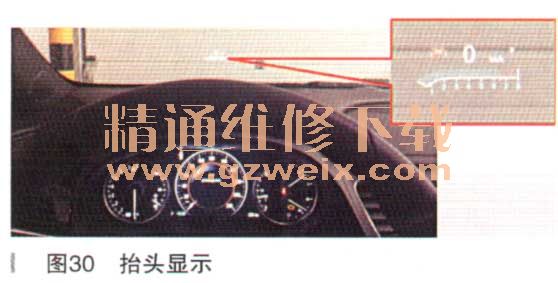

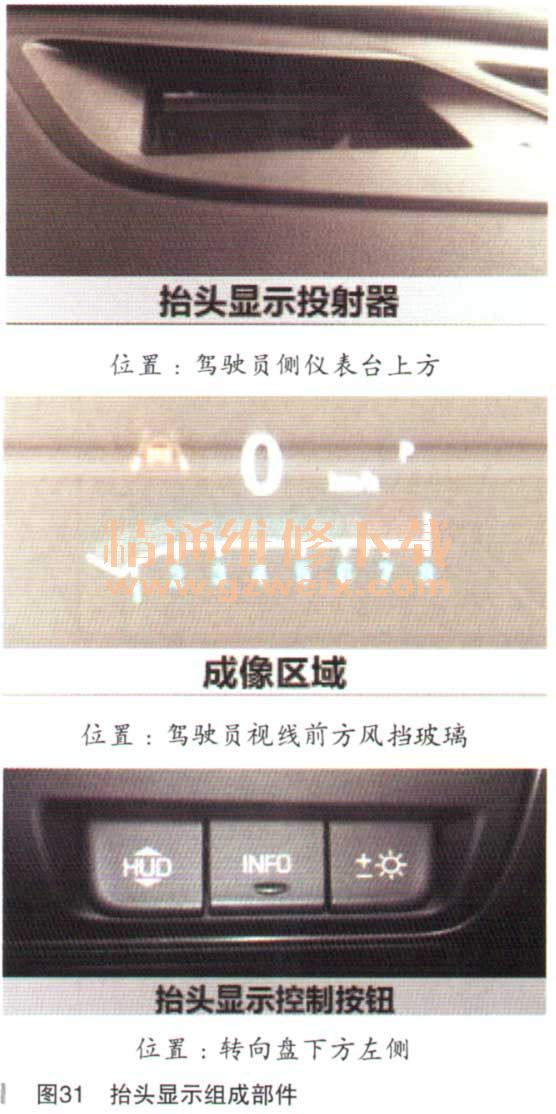

抬头显示是通过一个安装在驾驶员侧仪表台上的投射器，将一部分来自仪表的信息以光影投射到前风挡玻璃内侧的特定区域中，当驾驶员目视前方区域时就可以看到这些信息（如图30所示）。抬头显示的组成部件和位置如图31所示。按下HUD按钮向下移动显示图像，提起HUD按钮向上移动显示图像。当按下INFO按钮时，可切换显示信息／模式。当短暂按下图像亮度按钮可降低显示亮度，持续按下可以关闭抬头显示。持续提起图像亮度按钮可以打开抬头显示，短暂提起可以增加显示亮度。抬头显示可以显示的信息和警示有车速、挡位、转速表、音频、电话、导航、碰撞警告、巡航控制、前方行人。
