目前国内洗车业对汽车外部的清洗，主要使用人工洗车、单相流高压水枪、单一介质的清洗，这种边冲洗边刷的办法虽然可以把汽车外部清洗得很干净，但对于汽车底盘却无法达到彻底清洗的功能。传统清洗法不仅劳动强度大工作效率低，而且造成水资源浪费。为了满足大型洗车厂的需要、节能环保、投资成本低等特点，需采用先进的传感器技术，自动对需要服务的汽车进行清洗，实现和应用汽车清洗自动化控制势在必行。
    一、汽车自动清洗机的优点
    （一）安全可靠
    通过电脑按设计程序操作，可避免人工洗车过程中人为操作所造成车身的划痕或车身漆面的磨损。
    （二）节能环保
    采用自动清洗机比人工洗车耗水量低，可将水循环使用的同时，减少污水排放量，达到节能环保的效果。
    （三）高效率
    若采用人工洗车方式，则洗车的时间大约是10min/辆，而采用自动清洗机则是3min/辆，大大缩短了洗车时间，提高了洗车效率。
    （四）减少人力
    传统的人工洗车至少是2人以上，而且在车四周来来回回，工作劳动强度大，而自动清洗机则只需要I个人进行操作即可完成整个洗车过程，大大减低了人力和劳动强度。
    二、设计思路
    （一）设计目的与原则
    设计目的：为了最大限度地提高单位水量利用率，减少用人成本，降低劳动强度及提高工作效率的条件下能在短时间内合理利用资源对汽车进行自动清洗和刷洗功能。
    设计原则：高可靠性、经济实用、方便维护、低能耗高效率等。
    （二）设计要求
      在汽车自动清洗装置系统设计中，当人们发出启动命令，清洗机接触器和水阀门将会自动开启，传感器检测到汽车进入洗刷区域内，刷子接触器自动开启后将靠近汽车进行刷洗，当传感器检测到汽车已离开洗刷区域时，刷子接触器将停止刷洗，最后当人们发出停止命令，清洗机接触器和水阀门将停止及关闭。采用三菱FX2N系列PLC进行自动清洗机的设计，可将智能控制技术等融入一体。
    三、自动清洗装置的系统设计
    （一）自动清洗装置的工作流程图

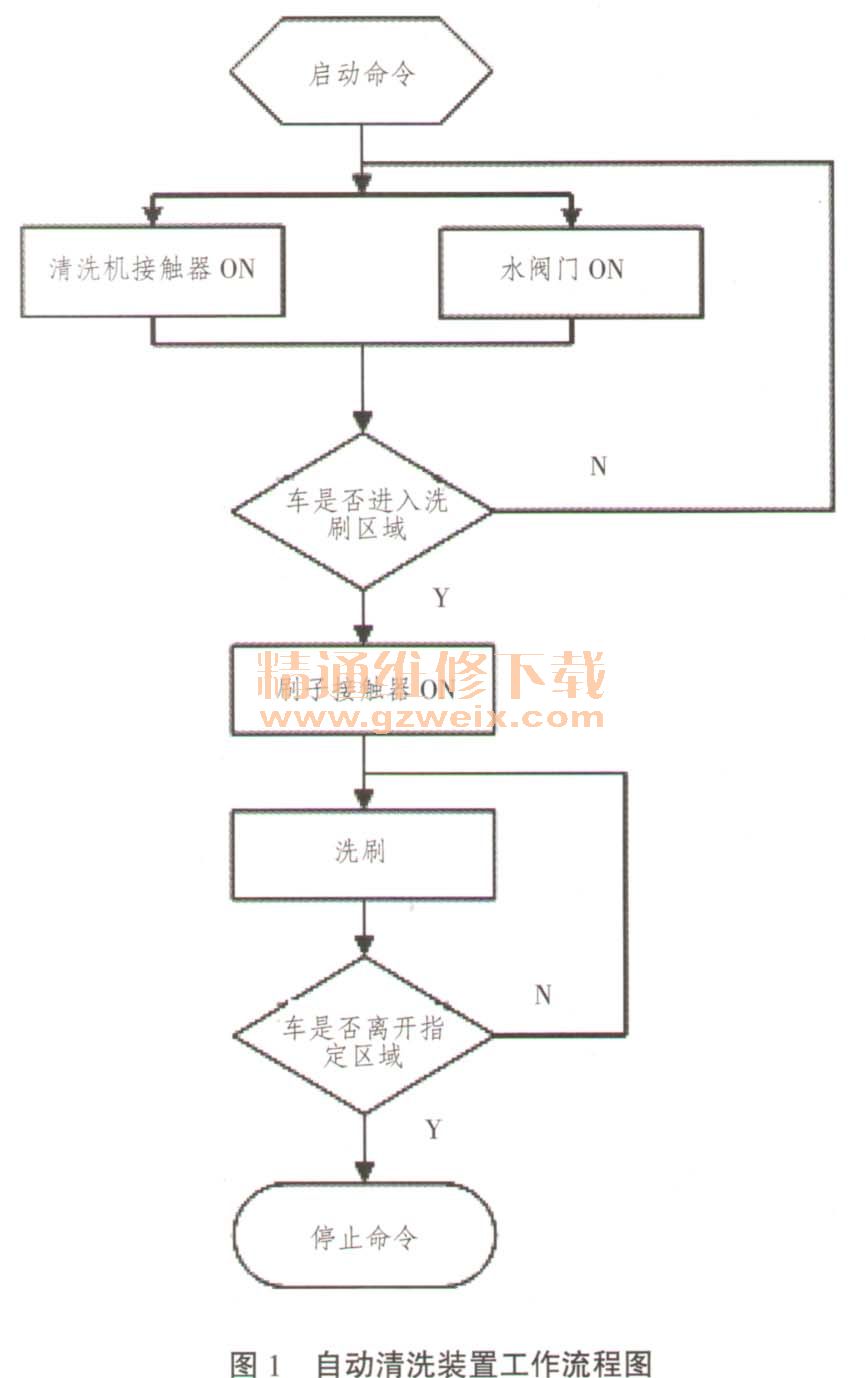

    自动清洗装置工作流程图如图1所示。

    （二）设计自动清洗装置

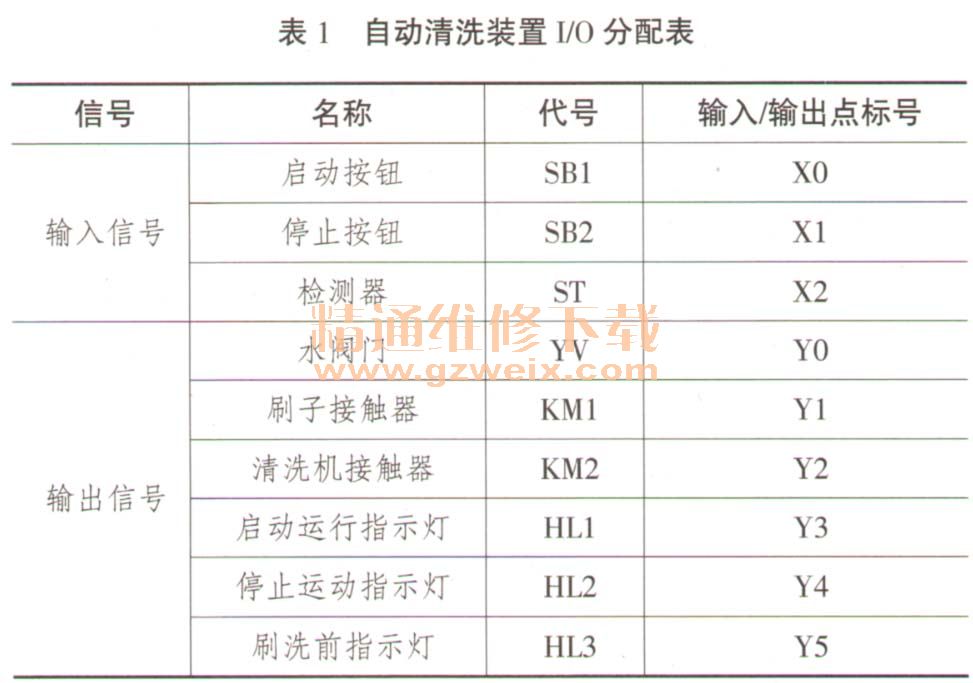

    1．按控制要求分析，汽车自动清洗装置有3个输入信号，6个输出信号，其具体I/O分配表见表1所示。

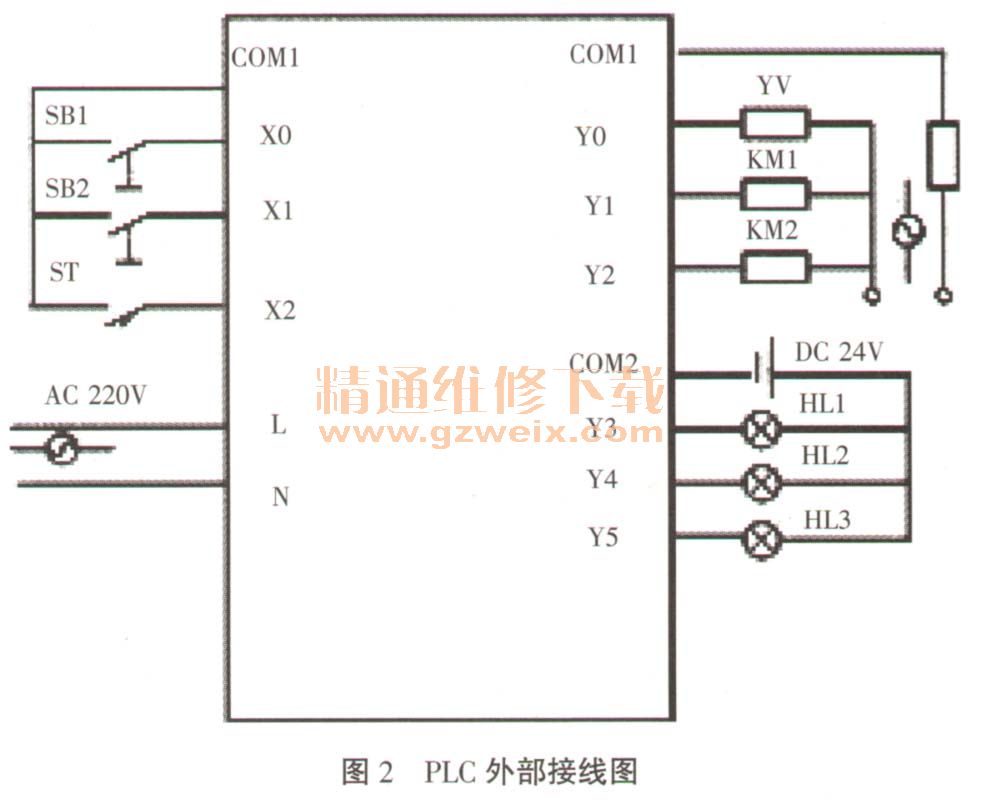

    PLC连线外部接线图，见图2所示。
