剖析2016款通用别克全新君越新技术（一）

来源：汽车维修技师作者：佚名 2016-06-16 08:21:24

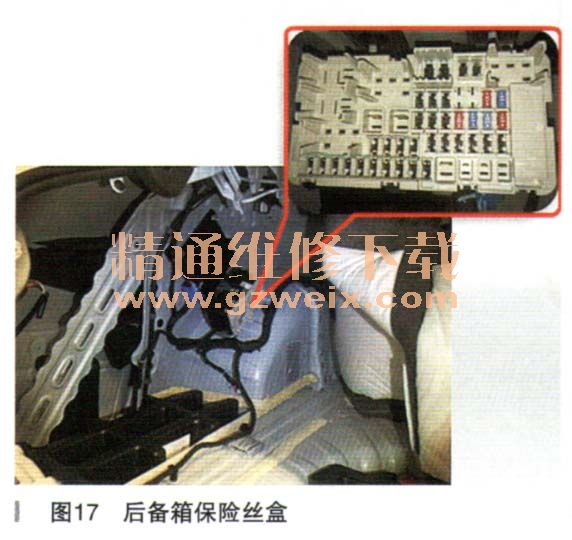

后备箱盒位于后备箱右侧（如图17所示），与之相关的系统或部件主要有后排座椅加热、通风，后排座椅按摩、靠背调节。电源稳压器模块（PST）位于仪表台中部下方的地板上（如图18所示），用于发动机在启停时向部分模块和附件提供稳定的电源，保证车内重要电器和模块的正常工作。相关的部件或模块主要有自动变速器控制模块、车身控制模块、空调控制模块、触摸显示屏、仪表、收音机。车辆共配有7种车载网络，其中MOST网络用于信息娱乐系统，连接的模块有收音机。

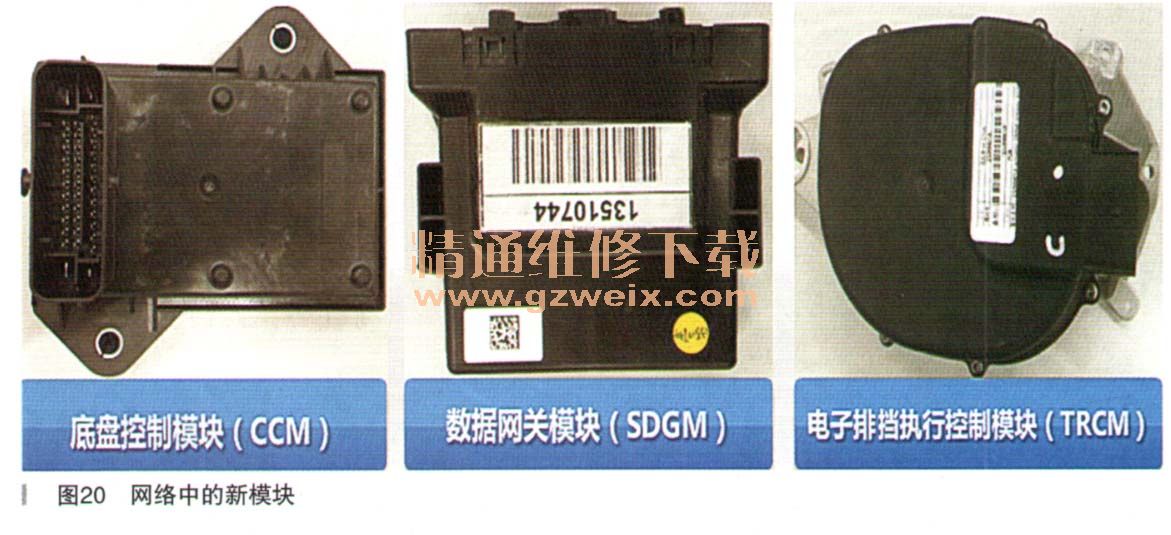

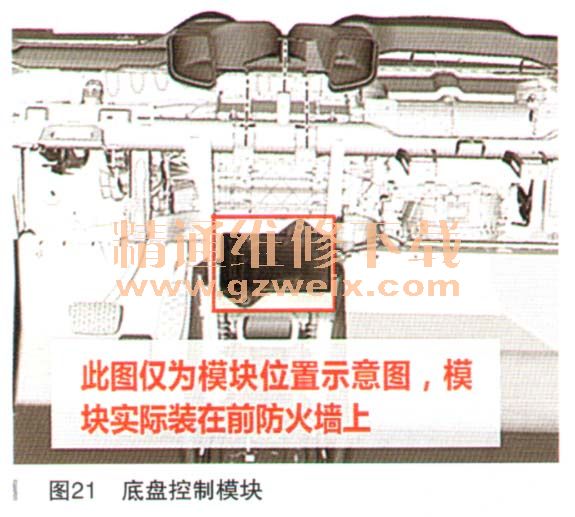

仪表、人机模块和音频放大器。各网络详细针脚和传输速度如图19所示。在车身网络中出现了3个新模块（如图20所示），其中底盘控制模块（CCM）位于驾驶室前防火隔板中间（如图21所示），连接在GMLAN和底盘拓展网络等中，作用是接收电子排挡手柄的信息，并将信息与TCM、 ECM、 TRCM、 BCM等模块进行共享。数据网关模块（SDGM）位于中央显示屏后方（如图22所示），连接在高速GNILAN、底盘拓展网络和低速GMLAN网络中，其作用是为不同的车载网络之间过断于数据协议的转换。电子排挡执行控制模块（TRCM）集成在执行示器内，安装在自动变速器的上部（如图23所示）。连接在高速GMLAN和底盘拓展网络中，是电子排挡的执行机构，并参考TCM、 ECM、 BCM、 CCM等模块的信息，做出合理的执行动作。
