4. UniVersal Oscilloscope通用波形测试
    通用波形测试可提供两个波形通道进行测线，通过触发设定功能可选择相应通道或第三组外挂信源。连接A1～A6线组、传感器和通用输入源。标准波形对比测试由标准波形库控制功能设定。预设值提供即时信号动态显示。“标准波形库控制”功能自动提供相应标准波形供对比测试。
    通用波形测试功能设定由下列子菜单组成：
    Channel Settings通道设定；
    Time Base时间坐标；
    Trigger Setting引发设定；
    External Trigger外部引发；
    Pre-Settings／Control Images预设／标准波形库控制功能；
    Zoom Representation画面缩放控制；
    Online Representation实时显示；
    Memory Representation储存图像回放；
    Printing列印功能。
   （1）Channel Settings通道设定（图4）。

   （2）Time Base时间坐标（图5）。

   （3）Trigger Setting触发设定。
   Trigger Source触发来源（表1）。

    Trigger LeVel触发水平：
    使用通道A、B或外挂传感器，首先“内部引发”模式启动；记录开始接收第一个引发信号。此项设计是方便用者在通用示波器连接或设定时较为容易。例如：引发设定为“负”，而信源是“正”的话便不能显示。按“箭头”可选择引发水平。数字显示“正”极％。按“＋／－”键转换极性。
    Trigger Edge触发边缘：
    经由选择“＋”或“－”功能窗，用者便可随意连接触发边缘。
    PositiVe正：“正”缘经由“底部”至“顶部”引发。
    NegatiVe负：“负”缘经由“顶部”至“底部”引发。
    X轴设定：
    X轴（时间坐标）预设“正缘”和“0”坐标，用者可随意移动。
   （4）Setting the External Trigger外部引发设定。
    鼠标激活时间坐标外部引发设定。激活图符或按F7键可选择设定值（图6）。

    输入：A1～A6（有异于A或B通道输入设定）。
   （5）Pre-settings／Control Images预设／标准波形库控制。
    预设选择A通道（F5键），如图7所示。

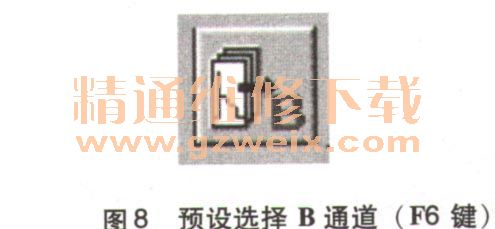

    预设选择B通道（F6键），如图8所示。Pre-settings预设定：

    鼠标激活“预设”会显示预设定／控制影像视窗。汽车专用传感器标准波形可供选择：例如：ABS传感器，曲轴位置传感器等等。
    提示：参照曲线波形提供相关引发信源预设定值，取样时间、电压值等（图9）。B通道提供“标准波形”库对照A通道动态测试波形。用者更直观比较两者异同之处作为参考。

    用者已选择B通道提供“标准波形”库对照A通道动态测试波形。首先按A通道图符激活设定窗，用鼠标激活所需“标准波形”库栏目；相应“波形”会自动在B通道显示。用者更直观比较两者异同之处作为参考。鼠标激活“接线帮助”可提供文字说明有关接线方法和操作指示。至于预设提示接线是“A4”线；用者亦可视当时应用需要改变接线组“A1～A6”均可使用。
