9.8挡

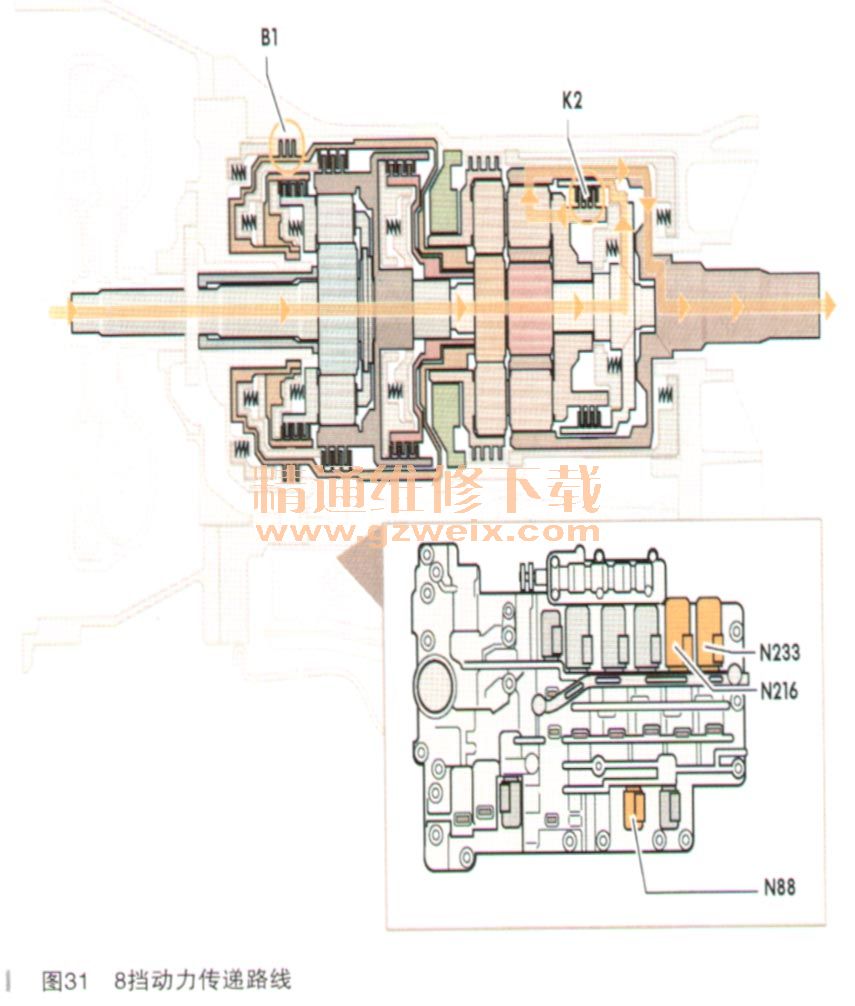

    8挡动力传递路线如图31所示。

    执行元件为离一合器K2和制动器B1。
    制动器B1抱死太阳轮S2。离合器K2连接涡轮轴和双排行星齿轮组的行星齿轮架PT2，将扭炬传递到双排行星齿轮组上。长行星齿轮P2在固定的太阳轮S2上运转，与外行星齿轮P3一起推动齿圈H2运转。
    离合器K1和K3是分开的。单排行星齿轮组没有参与动力传递。）
    10．倒车挡

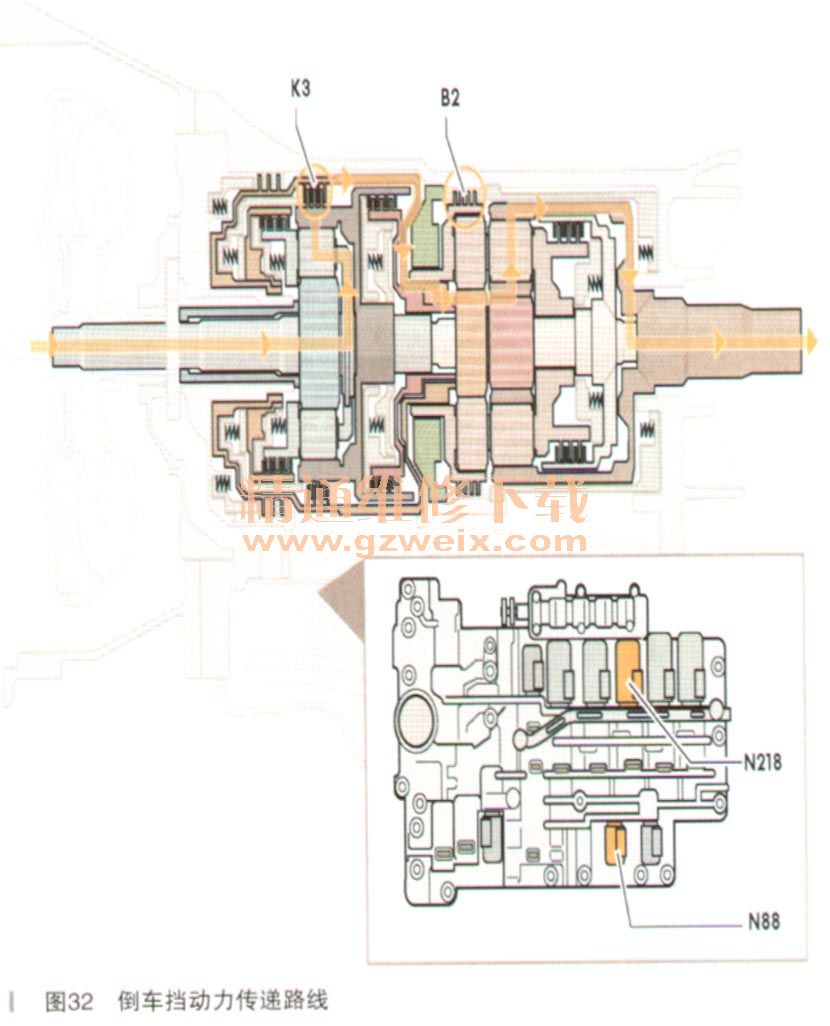

    倒车挡动力传递路线如图32所示。

    执行元件为离合器K3和制动器B2。
    涡轮轴推动单排行星齿轮组的行星齿轮架PT1。行星齿轮架PT1推动行星齿轮P1，行星齿轮P1在固定的太阳轮S1上运转。由此推动了齿圈H1的运转。
    离合器K3连接齿圈H1和小太阳轮S2，将扭矩传递到双排行星齿轮组上。
    在双排行星齿轮组里，制动器132抱死行星齿轮架PT2。
    扭矩从太阳轮S2传到行星齿轮P2，接着再传给外行星齿轮P3。
    通过行星齿轮架PT2把扭矩传给和输出轴相连的齿圈H2。因此齿圈H2逆着发动机转动方向运转。
    11．执行元件工作

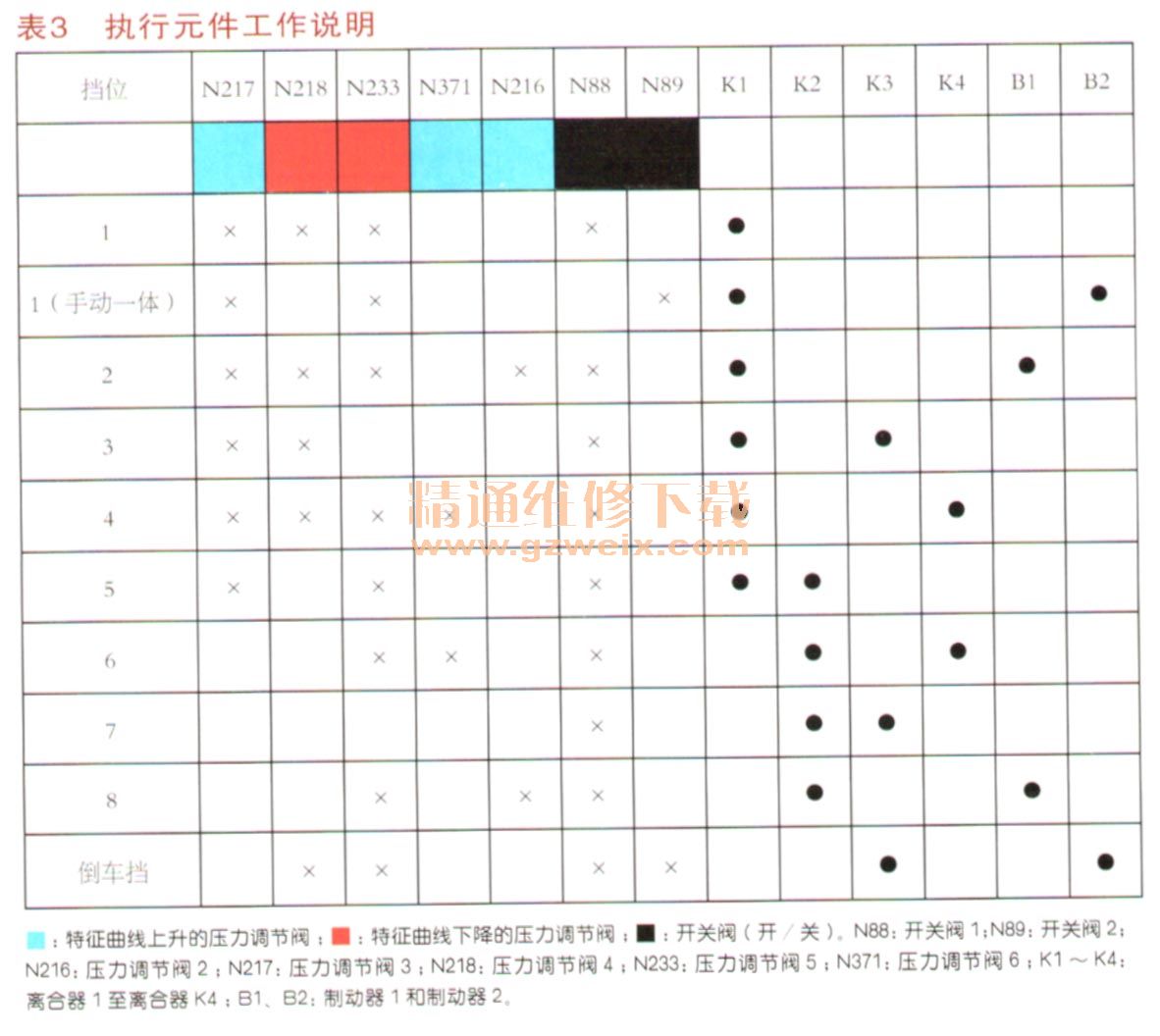

    自动变速器控制单元J217为各挡位所接通电流的阀门，以及各挡位上哪些离合器或制动器是闭合的，如表3所示。
