提示：关闭手动阀，启动发动机，运转发动机消耗CNG管路里存留的燃料。
    ①拆卸备胎罩。
    ②启动发动机，以CNG运行发动机。
    ③用GTS连接到DLC。
    ④打开GTS。
    ⑤进入以下菜单：Powertrain/Engine and ECT/Active Test/Activatethe Emergency Solenoid Valve/Close.
    ⑥关闭手动阀，按下面阐述的说明切断到系统的CNG燃料，如图29所示。

    ⑦检查压力读数接近0MPa。
    2．发动机控制系统
      （1）主要元件

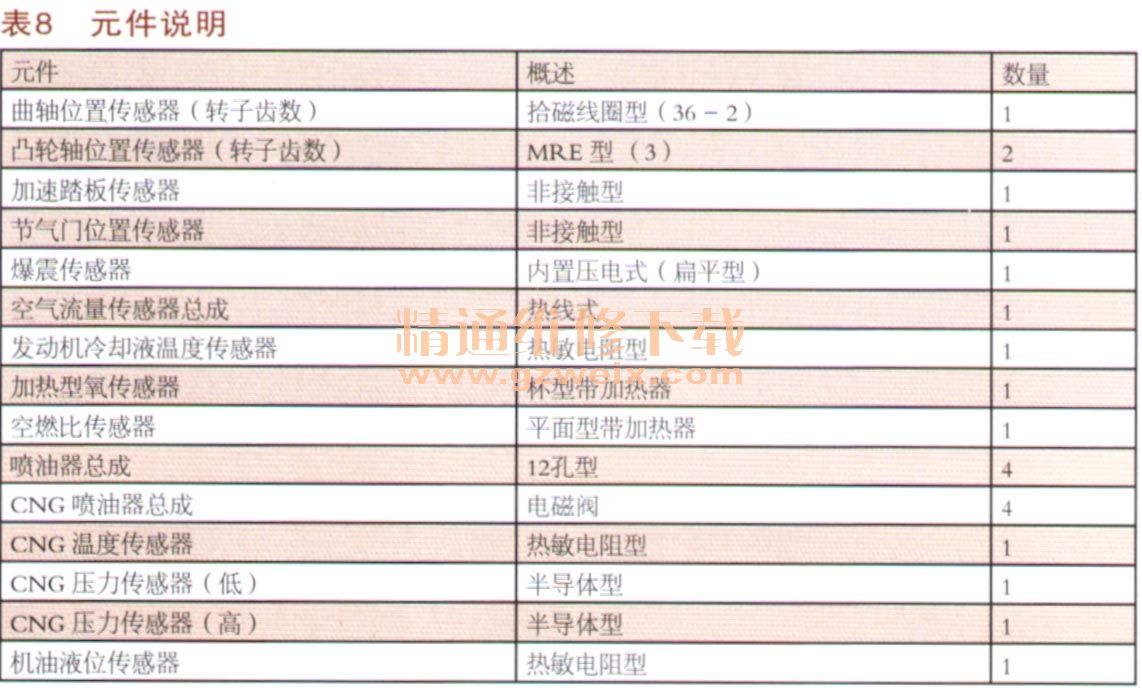

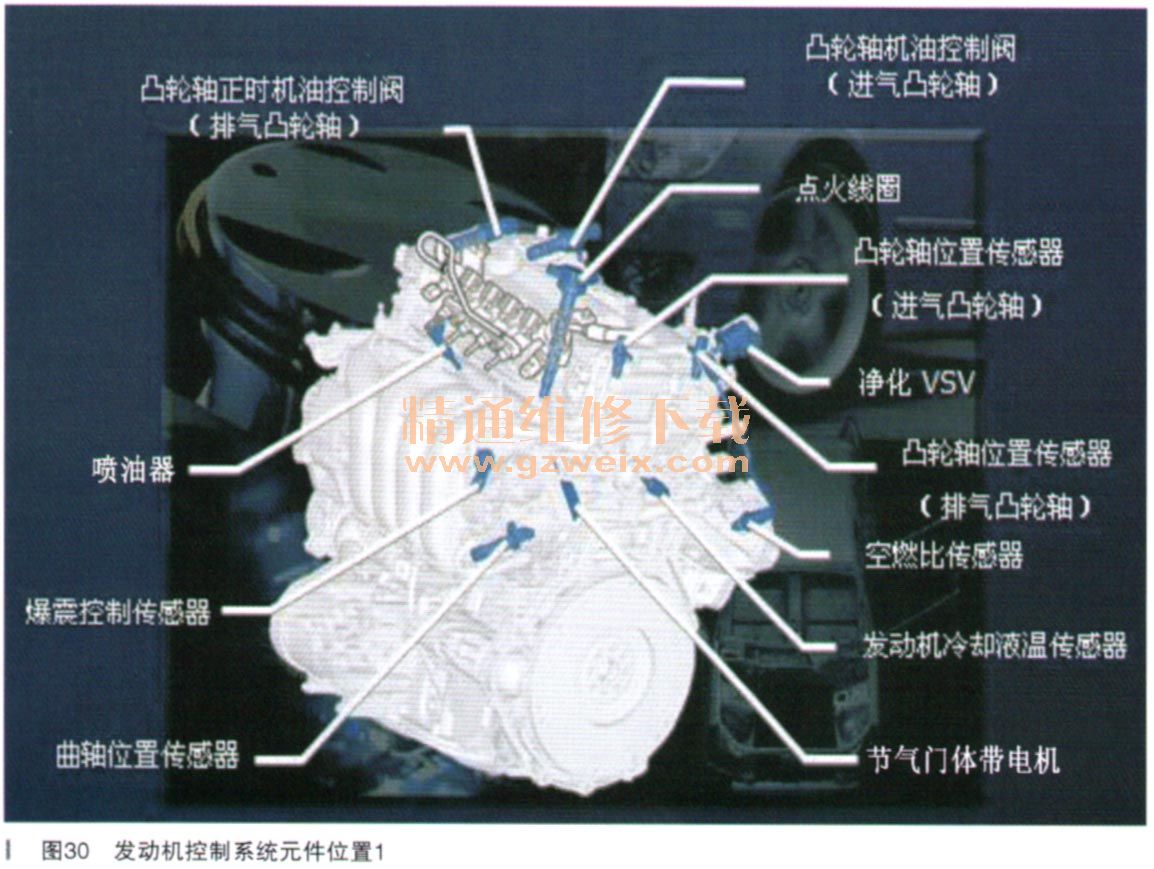

    发动机控制系统主要元件如表8所示，位置图30、图31所示。





      （2）驱动模式
    驱动模式（如表9所示）中，有汽油驱动模式和CNG驱动模式。若按下CNG模式开关，汽油驱动模式和CNG驱动模式会切换。

      （3）驾驶模式
    在CNG驱动模式下，燃油切换条件。
    双燃料发动机系统自动的从汽油到CNG进行切换，当满足下列条件时：
    ·发动机冷却液温度达到一定值
    ·发动机转速达到一定值
    ·发动机负荷达到一定值
    当下列条件满足时，CNG驾驶模式自动切换到汽油驱动模式：
    ·CNG驾驶时，按下CNG模式开关
    · ECM检测到CNG已经空了
    ·检测到系统中的一个故障，例如ETCS-i系统，或双VVT-i系统
    CNG模式开关：驾驶员用CNG模式开关切换CNG驱动模式和汽油驱动模式。当前的驱动模式通过指示灯来理解。
      （4）冷却风扇系统
    当下面所有条件满足达到时，在点火开关关闭后，冷却风扇会最长运行3min。
    ·这样操作是为了保证重新启动能力和怠速稳定性
    ·发动机冷却液温度很高
    ·环境温度传感器很高
    ·车辆在比如上山的高负荷下行驶
    提示：关闭点火开关后，当风扇动作时，保持手臂和其他物体远离风扇。
      （5）诊断

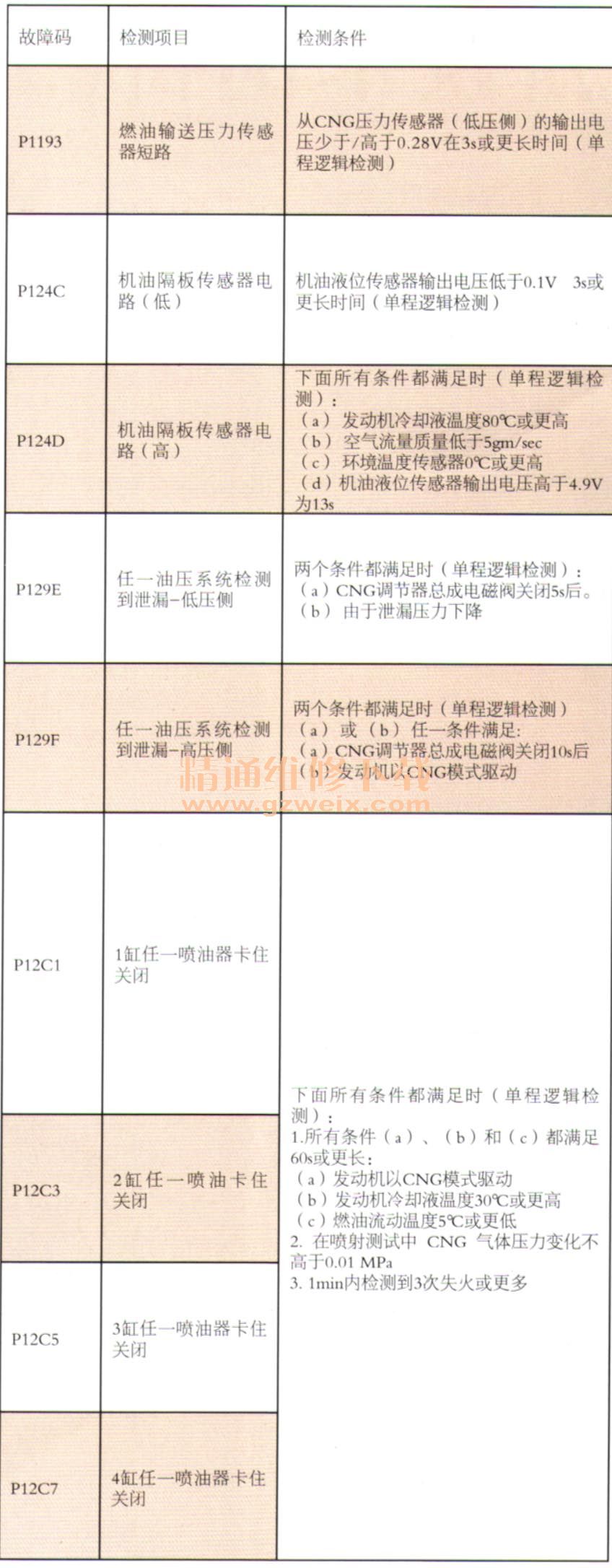

    双燃料系统的新DTC，如表10所示。
