车顶模块和后部模块通过液压方式进行驱动。液压系统由8个液压缸组成，液压单元通过液压管路以成对方式控制液压缸。在硬顶关闭的情况下，所有液压缸均处于移入状态。液压缸可在活塞侧和活塞杆侧加压。
    车顶外壳液压缸和主支柱液压缸的操作方向取决于液压泵的转动方向。联动机构液压缸和后部模块液压缸的操作方向取决于相应转换阀的位置。
    液压单元位于后备箱地板一个凹槽内。与E93不同，在F33上拆卸液压单元时必须取下一个附加加固板。无需更换液压油（终生免更换）。因泄漏等情况需要加注液压油时，必须从泡沫外壳中取出液压单元。在液压油罐内自动进行液压系统排气。
    驱动单元的温度通过电机上的一个NTC传感器进行监控并传输至敞篷车车顶模块CTM。温度达到约95℃后无法再打开折叠式硬顶。温度达到约105℃后也无法再执行关闭功能。系统压力通过一个溢流阀限制在200kPa （＋10kPa ）。在室温条件下工作压力最大为18000kPa。
    液压单元内有一个旁通负责在执行装载辅助功能时不以最大工作压力控制后部模块液压缸。这样可使装载辅助装置柔和抬起或降下。车外温度较低时液压油豁度增大，移动速度会变得更慢。因此车外温度低于10℃时通过一个旁通阀关闭旁通。
    （2）折叠式硬顶液压系统电路图

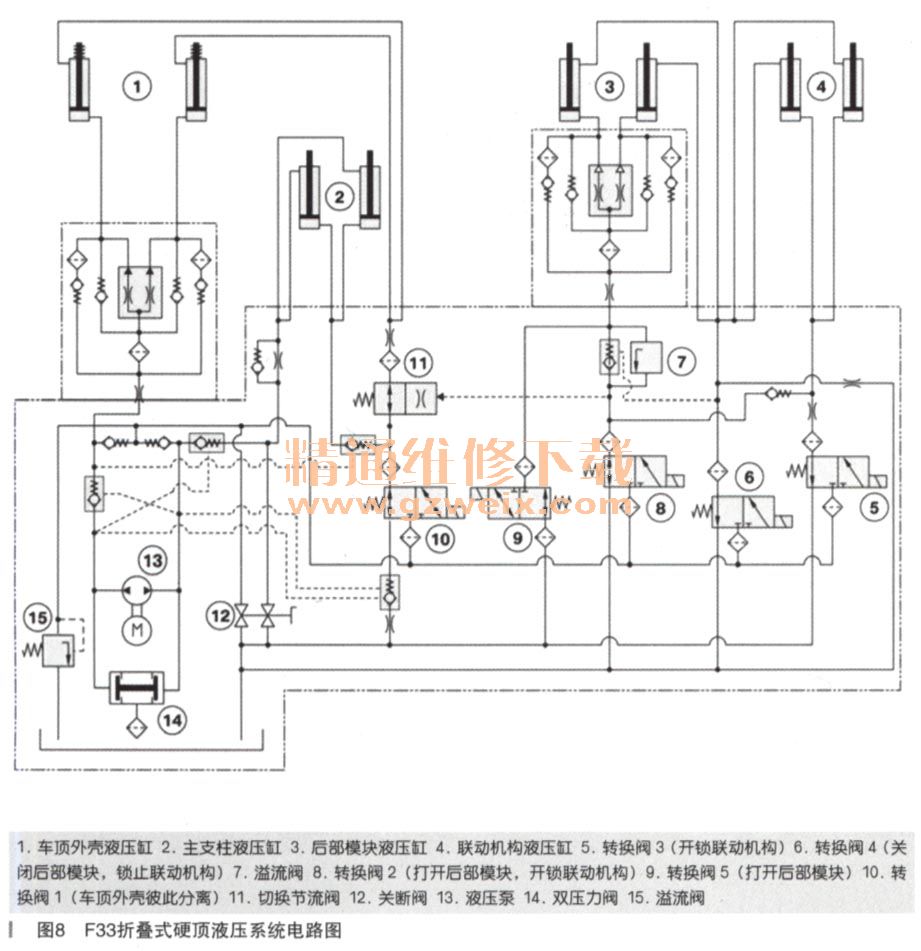

    折叠式硬顶液压系统电路图，如图8所示。

    4．电气组件
    折叠式硬顶的功能与以下电气组件有关：
    ·折叠式硬顶按钮
    ·装载辅助功能翘板开关
    ·中部车顶外壳车内照明灯
    ·敞篷车车顶模块CTM
    ·带温度传感器的泵电机
    ·用于控制泵电机的2个继电器
    ·用于控制转换阀的5个电磁阀
    ·前部车顶外壳锁止传动装置
    ·用于切换装载辅助装置的2个伺服电机
    ·用于识别折叠式硬顶位置的10个微型开关和10个霍尔传感器
    （1）按钮、控制单元和驱动装置

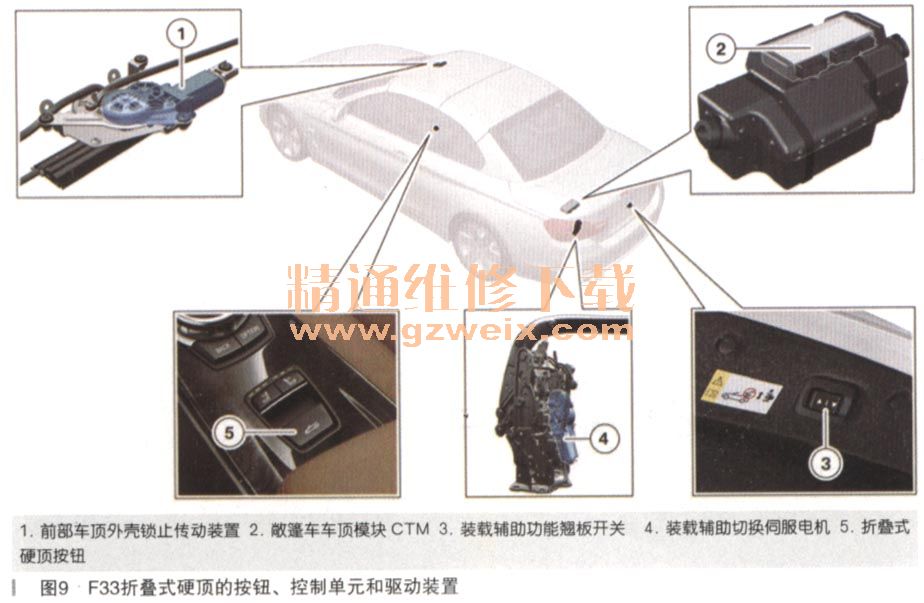

    按钮、控制单元和驱动装置，如图9所示。

    （2）传感器

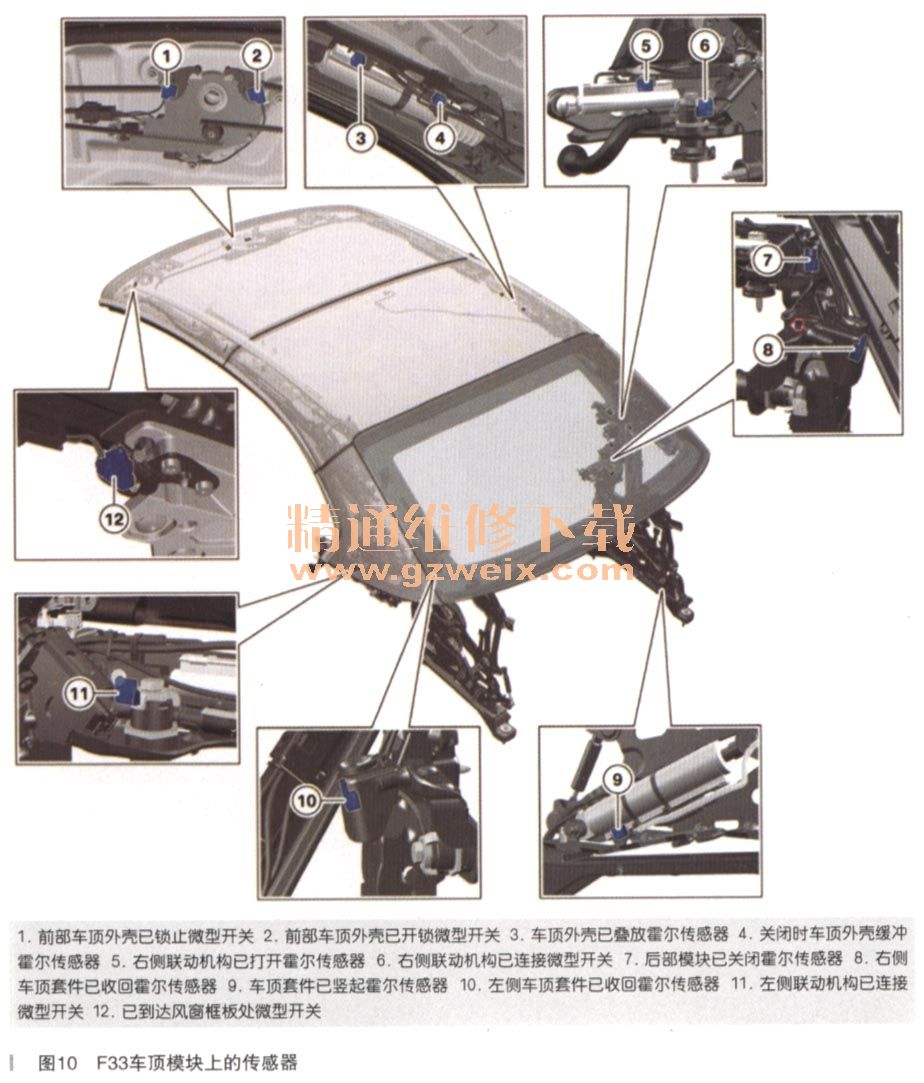

    传感器位置，如图10、图11所示。



    折叠式硬顶的所有传感器由CTM供电并具有诊断功能。
    ·已到达风窗框板处微型开关：该微型开关位于左侧风窗框板内。如果前部车顶外壳已到达风窗框板处，前部车顶外壳上的中心销就会通过一个导向杆操作该微型开关
    ·前部车顶外壳已锁止微型开关：该微型开关位于前部车顶外壳锁止传动装置支撑板左侧。如果锁钩和锁销已完全锁止，就会通过控制盘操作该微型开关
    ·前部车顶外壳已开锁微型开关：该微型开关位于前部车顶外壳锁止传动装置支撑板右侧。如果锁钩和锁销已完全开锁，就会通过控制盘操作该微型开关
    ·车顶外壳已叠放霍尔传感器：该霍尔传感器位于右侧车顶外壳液压缸前部区域内。如果车顶套件已完全叠放，就会操作该霍尔传感器
    ·关闭时车顶外壳缓冲霍尔传感器：该霍尔传感器位于右侧车顶外壳液压缸后部区域内。关闭时在车顶套件即将完全叠放前操作该霍尔传感器。到达该霍尔传感器处后，前部车顶外壳就会以缓冲方式移动至风窗框板
    ·右侧联动机构已打开霍尔传感器：该霍尔传感器位于右侧联动机构液压缸上。如果右侧联动机构已完全打开，就会操作该霍尔传感器。处于该位置时，后部模块和后部车顶外壳与联动机构之间的锁止装置开锁
    ·右侧联动机构已连接微型开关：该微型开关位于右侧联动机构支撑板上。如果联动机构已完全连接，就会通过导向杆操作该微型开关
    ·左侧联动机构已连接微型开关：该微型开关位于左侧联动机构支撑板上。如果联动机构已完全连接，就会通过一导向杆操作该微型开关
    ·右侧车顶套件已收回霍尔传感器：该霍尔传感器位于右侧车顶模块主支座上。如果车顶套件已收回后备箱内，就会通过前部车顶外壳上的右侧中心销操作该霍尔传感器
    ·左侧车顶套件已收回霍尔传感器：该霍尔传感器位于左侧车顶模块主支座上。如果车顶套件已收回后备箱内，就会通过前部车顶外壳上的左侧中心销操作该霍尔传感器。与E93不同，在此额外使用该霍尔传感器
    ·车顶套件已竖起霍尔传感器：该霍尔传感器位于右侧主支柱液压缸后部区域内。如果车顶套件已完全向前翻折，就会操作该霍尔传感器
    ·后部模块已关闭霍尔传感器：该霍尔传感器位于右侧车顶模块主支座上。如果后部模块已完全关闭，就会通过硬顶盖板上的一个开关板操作该霍尔传感器
    ·后部模块已打开霍尔传感器：该霍尔传感器位于右侧后部模块液压缸上部区域内。如果后部模块已完全向后翻折或完全向上移动（装载辅助功能），就会操作该霍尔传感器
    ·关闭时后部模块缓冲霍尔传感器：该霍尔传感器位于右侧后部模块液压缸下部区域内。关闭时在后部模块即将完全关闭前操作该霍尔传感器。到达该霍尔传感器后，最后会以缓冲方式关闭后部模块
    ·下部后备箱分隔板霍尔传感器：该霍尔传感器位于右侧后部模块主支座前部。如果后备箱分隔板已完全向下翻折，就会操作该霍尔传感器。
    控制新型装载辅助功能时还需要使用以下传感器：
    ·折叠式硬顶处于装载位置微型开关：该微型开关位于硬顶盖板底部中间。如果车顶套件已完全抬起至装载位置，后部车顶模块就会通过一个导向杆操作该微型开关
    ·右侧装载辅助切换已关闭微型开关：该霍尔传感器位于右侧后部模块主支座后部区域内。如果运动机构处于打开或关闭硬顶的位置，就会操作该微型开关
    ·左侧装载辅助切换已关闭微型开关：该霍尔传感器位于左侧后部模块主支座后部区域内。如果运动机构处于打开或关闭硬顶的位置，就会操作该微型开关
    ·右侧装载辅助切换已打开微型开关：该霍尔传感器位于右侧后部模块主支座前部区域内。如果运动机构处于装载辅助位置，就会操作该微型开关
    ·左侧装载辅助切换已打开微型开关：该霍尔传感器位于左侧后部模块主支座前部区域内。如果运动机构处于装载辅助位置，就会操作该微型开关
