剖析新款奥迪A7电气系统技术
来源:汽车维修技师  作者:佚名  2014-01-01 08:46:06

    一、车载电路和网络

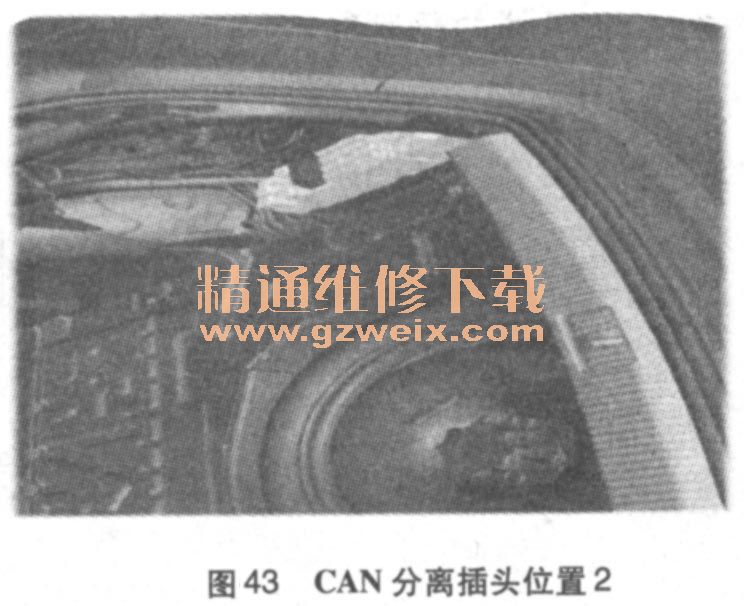

    CAN分离插头:左侧A柱下方分线器旁的CAN分离插头(连接有3个总线系统,包括舒适CAN总线(1~8)、驱动CAN总线(9~13)、扩展CAN总线(14~18),如图42所示;后备箱内右侧的CAN分离插头(连接有4个总线系统,包括舒适CAN总线(1~8)、驱动CAN总线(9~13)、扩展CAN总线(14~18)、显示和操纵CAN总线(19~23),如图43所示。

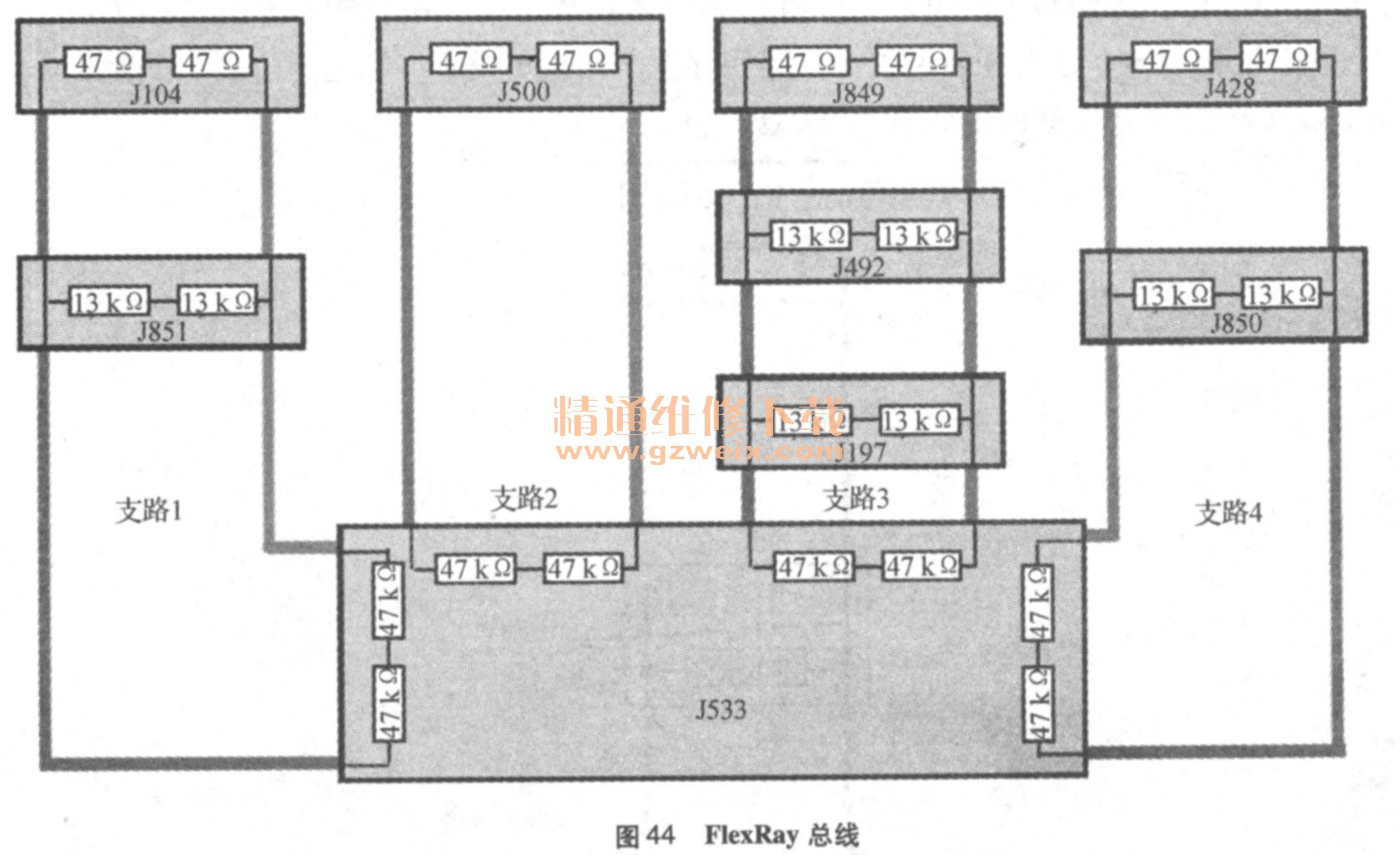

    总线特点:奥迪A7 Sportback上的FlexRay总线有如下特点:双线式总线系统,数据传送采用定时方式(时间控制),数据传输率最高10Mbit/s。以三种信号状态来传递数据:Idle(无通信)、Data 0(逻辑低)、Data 1(逻辑高)。拓扑结构采用有源星形结构的点对点和菊花链,具有实时性,如图44所示。可实现分散调节(分布调节),能在与安全相关的系统上应用。

    控制单元:数据总线诊断接口J533(控制器)、图像处理控制单元J851、ABS控制单元J104、转向助力控制单元J500、水平调节控制单元J197、全轮驱动控制单元J492、传感器电子控制单元J849,车距调节控制单元2-J850、车距调节控制单元J428。

    二、总线故障判断
    正常状态(如图45所示):◆RM≈ 47Ω ◆测量点为“正”和“负”◆控制单元正常连接在系统中,◆电缆和终端电阻正常。

    网关和中间控制单元断路(如图46): ◆测量电阻为RM≈ 94Ω,在“正”和“负”之间测量电阻,◆所有控制单元正常连接在系统中,◆拔掉网关后,测量电阻为RM = ∞,这意味着网关与支路间存在断路,◆拔下终端电阻之后,测量电阻为RD≈2. 6kΩ, ◆连接线的电阻应小于2Ω。

    中间控制单元与终端控制单元断路(如图47所示):◆测量电阻为Rm≈94Ω,◆在“正”和“负”之间测量电阻,◆所有控制单元正常连接在系统中,◆在中间电阻处测量电阻为RD≈94Ω,◆拔掉网关测量电阻为RD≈2. 6kΩ;这意味着终端电阻连接断路,◆RE ≈94Ω。

    三、无钥匙系统

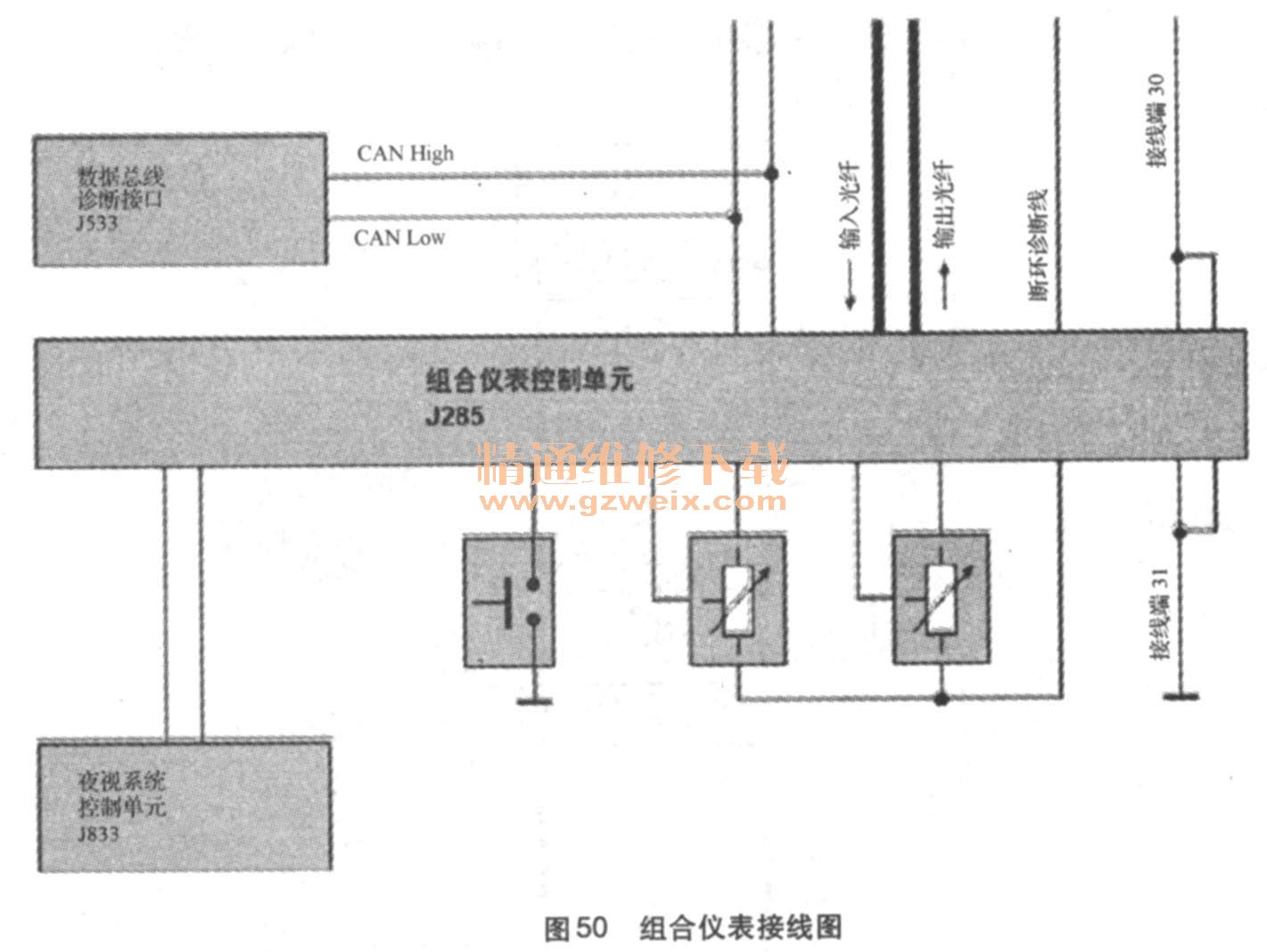

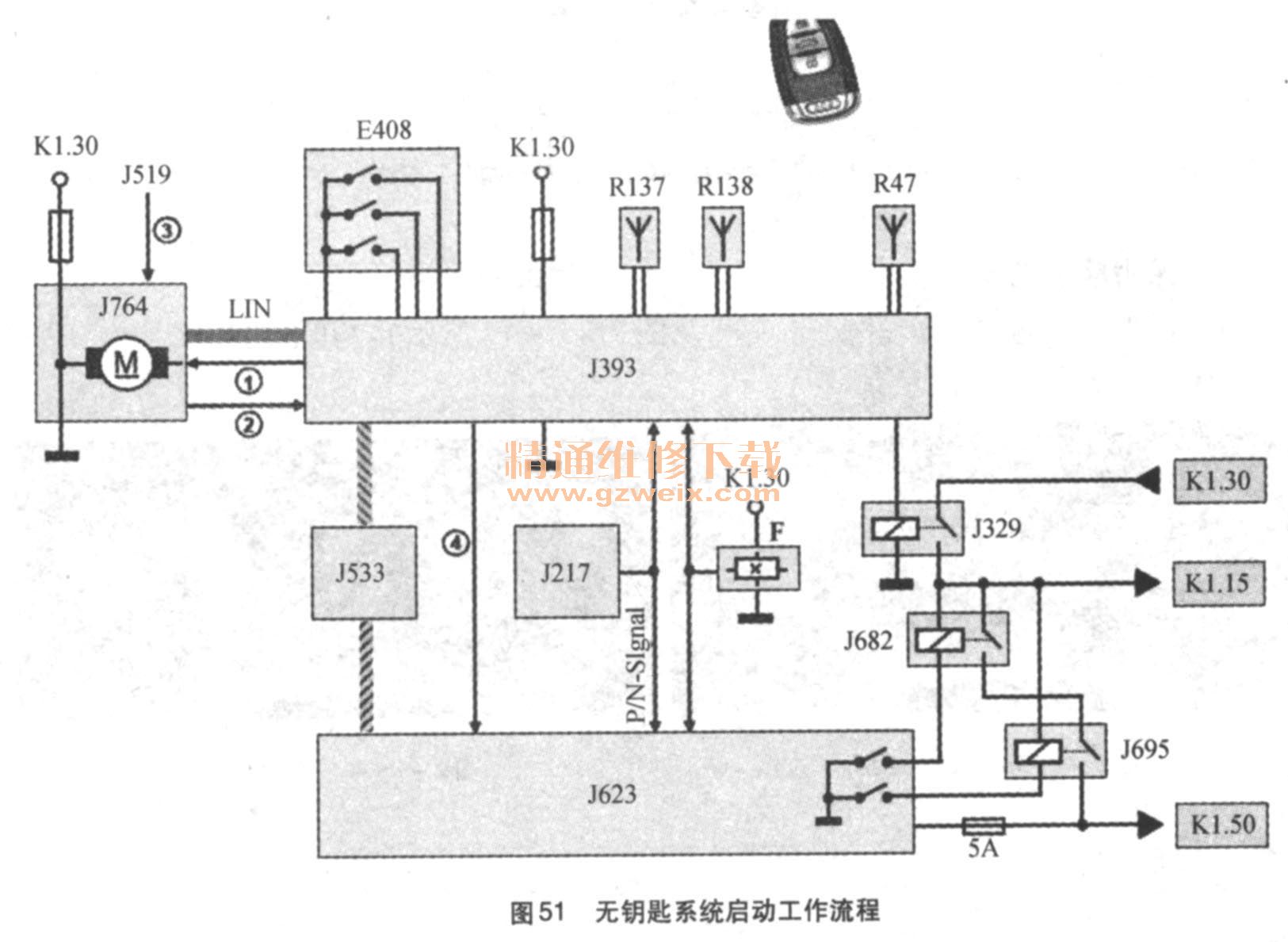

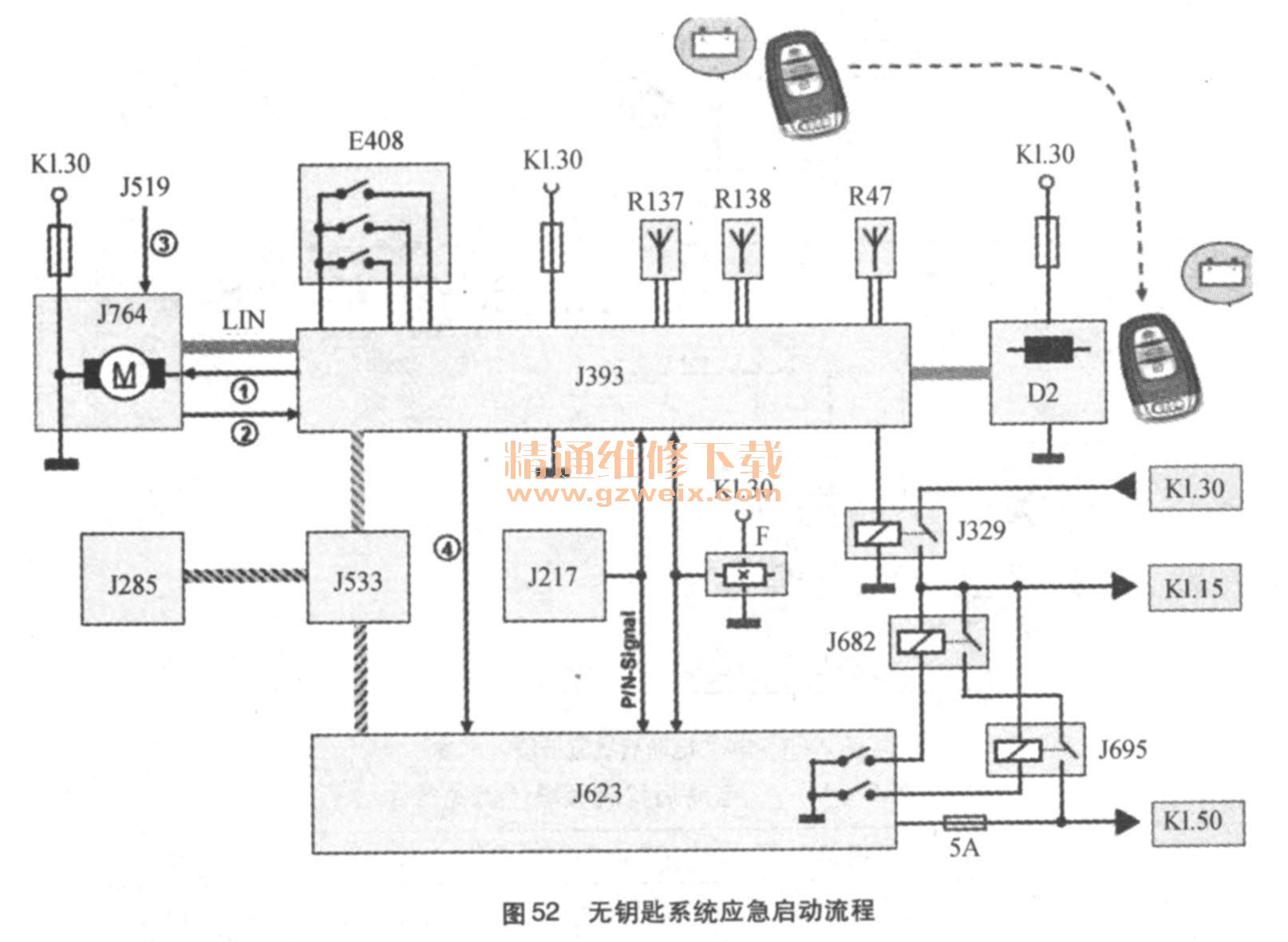

    组合仪表,有两种(如图48及图49所示)。其电路连接结构(如图50~图53所示)。











[1] [2] [3]  下一页
