剖析宝马X5 (E70)信息娱乐系统IKT
来源:本站整理  作者:佚名  2013-10-03 08:20:46

    计算机和远程信息技术的发展,扩大了车辆的能力和功能。为了满足客户对行驶舒适性不断增长的需求,例如高质量音频/视频系统、导航、电话等,必须建立更快、更灵活的音视频和通信网络,宝马X5 (E70)的IKT就是具有代表性的信息娱乐系统。

    一、宝马X5 ( E70)信息娱乐系统IKT概述
    图17所示为宝马X5 (E70)信息娱乐系统IKT,它是一个向驾驶人和其他乘员提供信息或娱乐功能的系统。根据车辆配置情况,IKT还用于提供相关保养数据以及在紧急情况下发送信息。
宝马X5 ( E70)信息娱乐系统IKT

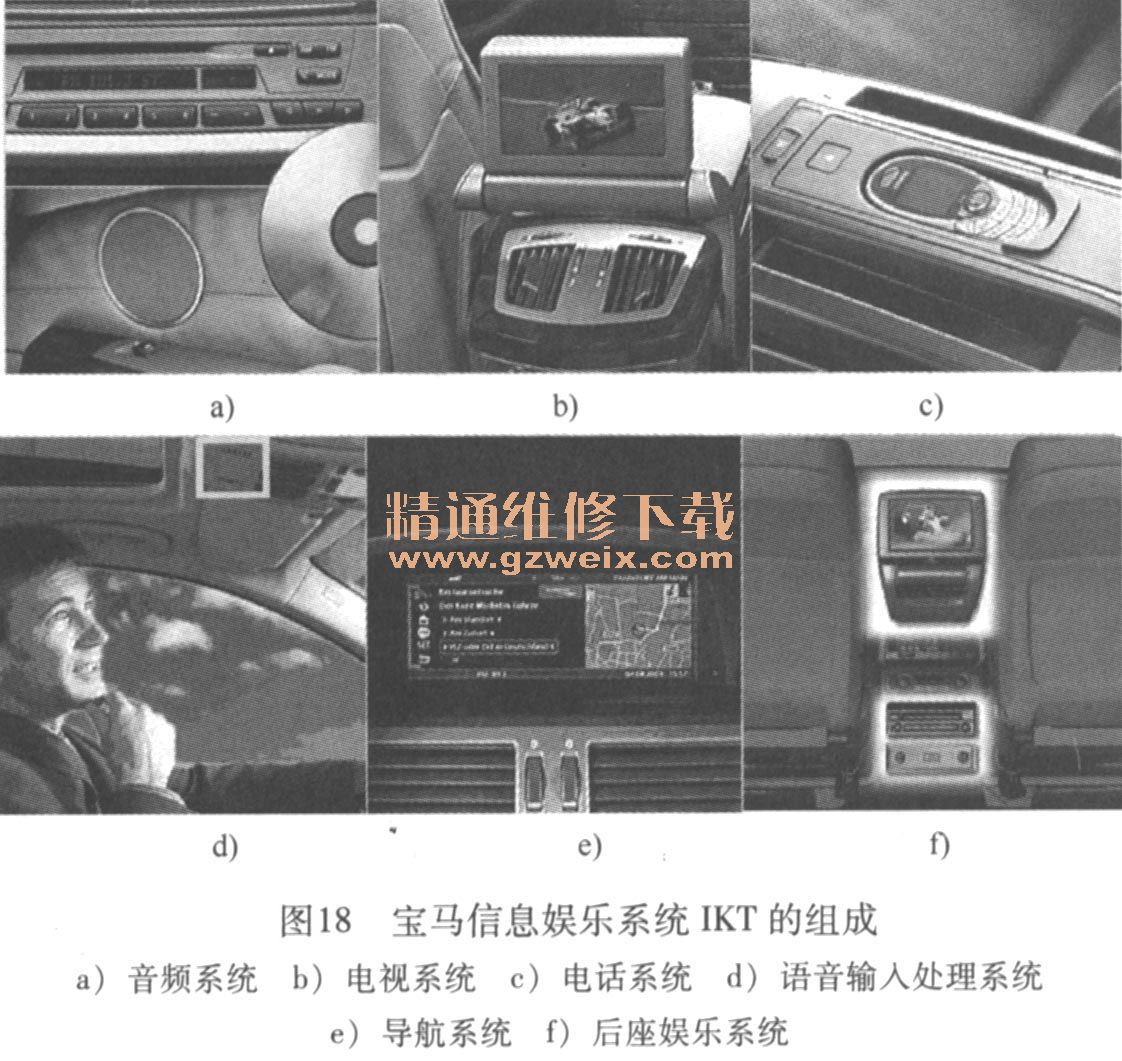

    宝马X5 (E70)信息娱乐系统IKT由音频系统(图18a)、电视系统(图18b)、电话系统(图18c)、语音输入处理系统(图18d)、导航系统(图18e)以及后座娱乐系统(图18f)组成。
宝马信息娱乐系统IKT的组成

    音频系统用于收音机接收、播放CD和其他音频源,可以实现导航系统的音频功能,能与音响系统的扬声器进行组合;电视系统通过视频模块接收模拟和数字电视信号;电话系统可实现移动语音和数据通信,包括固定电话安装系统和集成到车辆中的客户移动电话;语音输入处理系统包括标准型和高级型,标准型支持电话和地址簿的语音操作,高级型可以通过语音命令操作许多其他功能;导航系统根据装备情况以箭头或地图显示方式进行显示;后座娱乐系统可供后座区乘客观看视频,外接便携式播放设备。IKT系统各组件可以相互独立地运行,联网的IKT系统组件越多,其功能就越强大。

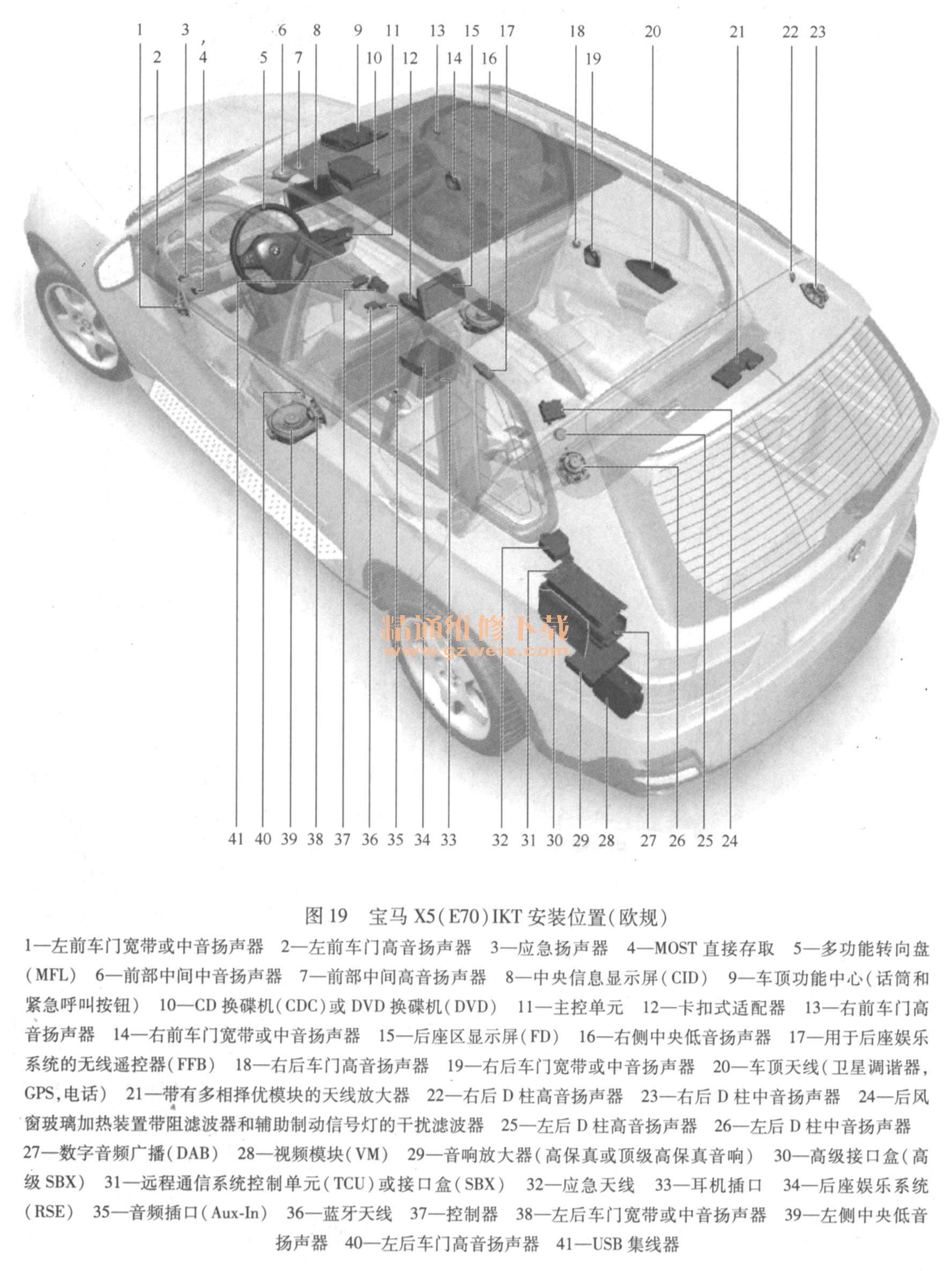

    图19所示为宝马X5 ( E70)信息娱乐系统IKT的各元件安装位置,其网络结构图如图20所示。
宝马X5(E70)lKT安装位置(欧规)

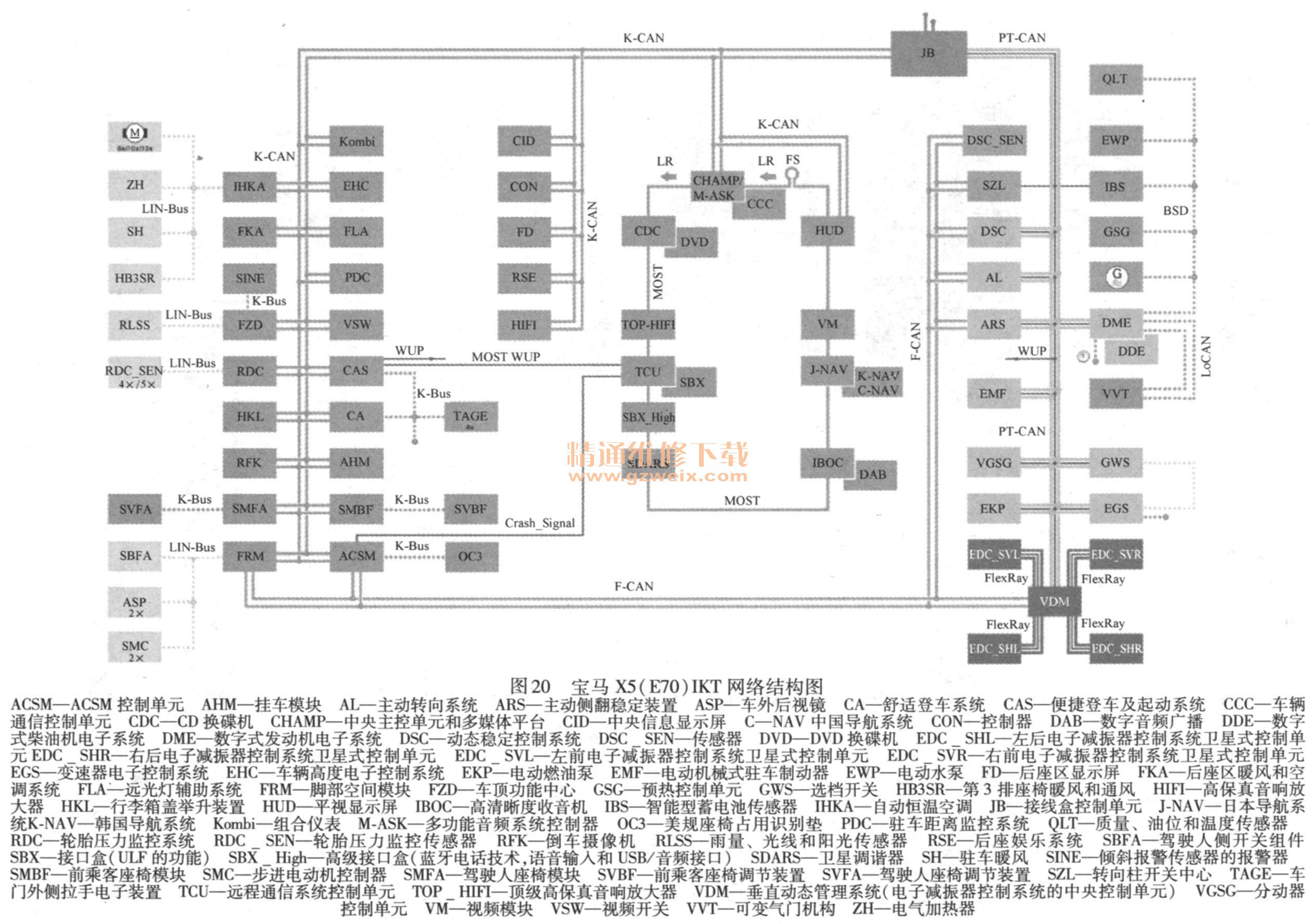

 宝马X5(E70)IKT网络结构图

[1] [2] [3] [4] [5] [6]  下一页
