五、车载蓝牙免提系统
奥迪A6L系列轿车车载蓝牙免提系统是在奥迪A8轿车车载蓝牙免提系统的基础上发展起来的，后者的功能更加强大，操作更加便捷、实用。
（一）车载蓝牙免提系统的基本组成
奥迪A6L系列轿车车载蓝牙免提系统的基本组成如图3所示，主要是由电话发送与接收控制器R36、手持话机R37（也称为蓝牙听筒，内含Sim卡读卡器、充电器）、信号接收天线R52等组成的。
奥迪A6L系列轿车车载蓝牙免提系统的基本组成" src="/article/UploadPic/2013-10/20131017462588542.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
（二）车载蓝牙系统的基本工作模式
在奥迪A6L系列轿车车载蓝牙系统中，手持话机与控制器R36之间的无线通信，是通过话机上的蓝牙天线与控制器上的蓝牙天线来实现的。该系列轿车上的蓝牙系统，还可以与用户手机进行匹配后进行使用，从而给实际使用带来了极大的方便。
1．基本工作模式
奥迪A6L系列轿车车载蓝牙系统具有3种基本工作模式：
①SIM卡访问模式，也就是SIM卡设置在用户的话机内；
②免提功能，该模式也是将SIM卡设置在用户的话机内；
③SIM卡设置在车载手持的话机之中。
2．工作模式的标识与应用方法
奥迪A6L系列轿车车载蓝牙系统的上述3种基本工作模式的具体标识，可以通过MMI显示屏依次显示出来，这3种基本工作模式各有其不同的特点，但不论采用哪一种工作模式，均必须先进行蓝牙的适配，也就是说，在使用某一种工作模式之前，先必须通过相互输入验证密码，使车载电话控制器单元与相应蓝牙设备建立连接关系后，才可以实现相互之间的通信。
（三）车载蓝牙系统的免提功能模式
奥迪A6L系列轿车车载蓝牙系统，采用免提功能模式的组成示意图如图4所示，该模式功能是用户较常用的。
奥迪A6L系列轿车车载蓝牙系统免提功能模式的组成示意图" src="/article/UploadPic/2013-10/20131017464914560.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
1．信号处理过程
奥迪A6L系列轿车车载蓝牙系统采用免提功能模式时，用户手机天线接收GSM的无线电波信号，通过蓝牙与车载电话控制单元R36进行数据通信，然后由R36把语音信息转换为数字信息发送到MOST（多媒体定向传输系统）光纤总线，由功放系统将声音放大以后，通过车载扬声器传送出来。
2．采用免提功能模式时的匹配方法
奥迪A6L系列轿车车载蓝牙系统采用免提功能模式进行匹配时，匹配方式类似于常用手机去搜索一个蓝牙耳机一样，它是采用用户话机去搜索车载蓝牙，用户手机会搜索到一个名为AUDI BTA XXXX的蓝牙设备，建立连接后，通过车载MMI系统输入用户手机的密码后，就可以使连接建立起来。此时，车载MMI系统仅作为一个扬声器和麦克风使用，原车车顶的天线R52与随机电话手柄R37均会失去作用，因为车载蓝牙系统在同一个时间内，控制单元R36只能和一个蓝牙设备进行联系，一旦两个设备相互配对成功以后，其他己经配好的设备均会暂时失去作用而不能使用，车载MMI系统显示屏上仅显示一个话机的图标。
3．免提功能模式的特点
采用免提功能模式时，由于采用车载MMI和用户话机进行操作，故MMI将无法实现SIM卡的各种功能，而只能通过话机来实现，由于采用用户手机天线来接收信号，故信号有时较弱。不过，由于免提功能模式便于匹配，且不必来回拆卸SIM卡，故使用方便，得到了较多用户的应用。
（四）车载蓝牙系统的SIM卡访问模式
奥迪A6L系列轿车车载蓝牙系统SIM卡访问模式的组成示意图如图5所示，该模式功能是用户较常用的。
奥迪A6L系列轿车车载蓝牙系统SIM卡访问模式的组成示意图" src="/article/UploadPic/2013-10/20131017472712534.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
1．信号处理过程
奥迪A6L系列轿车车载蓝牙系统采用SIM卡访问模式时，车顶上的天线R52接收GSM的无线电波信号，得到的信号提供给车载电话控制单元R36。这样，R36一方面与随机电话手柄R37之间进行蓝牙通信，另一方面通过蓝牙与用户手机电话进行通信，调取用户手机SIM卡中的电话簿、短信等信息。
2．采用SIM卡访问模式时的匹配方法

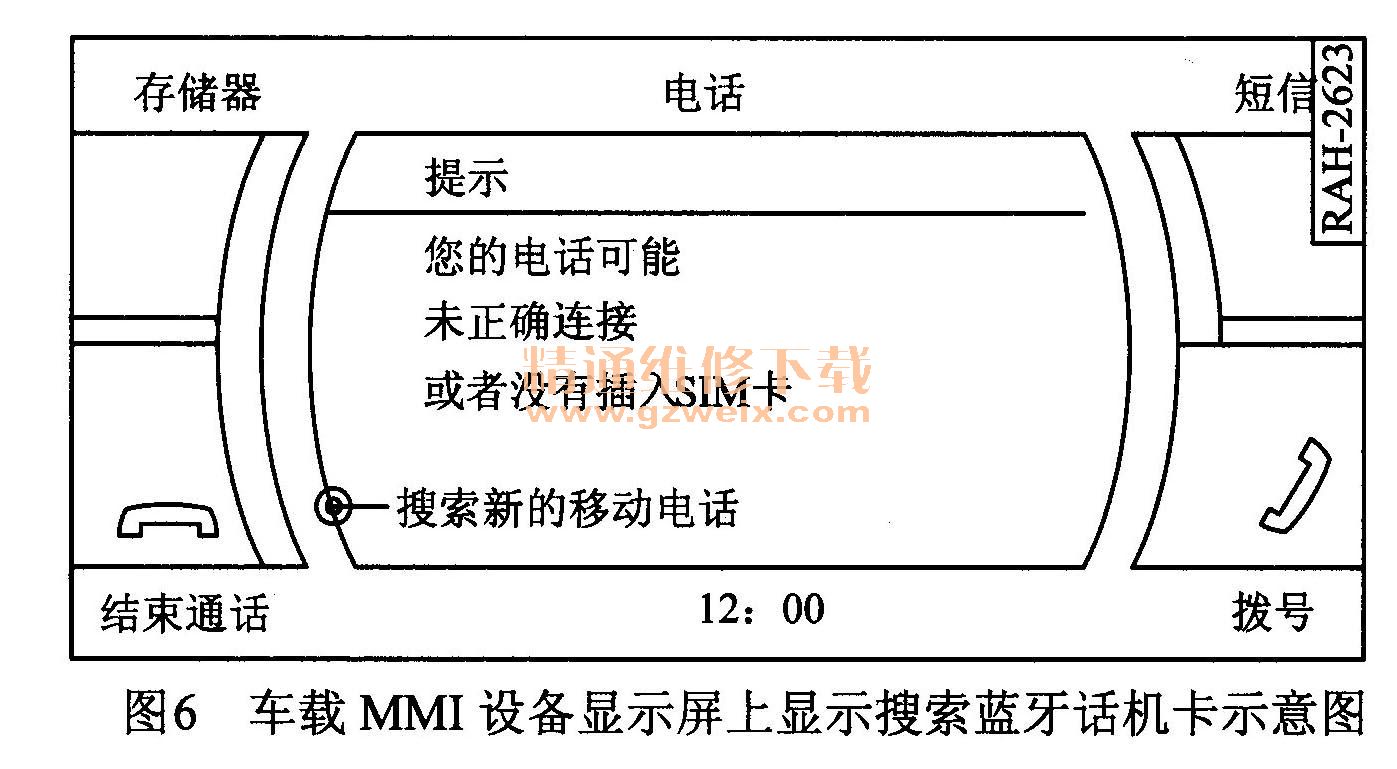

奥迪A6L系列轿车车载蓝牙系统采用SIM卡访问模式进行匹配时，车载MMI设备去搜索用户蓝牙话机，如图6所示，通过MMI屏幕选择TEL电话，然后选择搜索移动电话。一旦搜索到满足要求的电话以后，就会要求输入用户电话的蓝牙访问密码，该密码由用户在自己手机中设置，如果没有改动过，厂家原设定的密码通常为1234或0000。
当输入的密码正确后，SIM卡访问模式时的匹配就算完成，用户蓝牙话机与车载蓝牙系统之间的连接关系就会建立。此时，在MMI系统显示屏时钟旁边信号强度符号右边就会有一个SIM卡图标显示出来。
3. SIM卡访问模式的特点
采用SIM卡访问模式时，是采用车载MMI来实现用户手机的各种功能的。由于是采用车载天线和外界进行通信的，故此时用户手机将不能使用，而仅采用蓝牙连接从中读取SIM卡中的信息，例如电话簿等，用户的电话此时相当于一只U盘，而车载MMI系统类似于一个读卡器。
采用SIM卡访问模式时，对电话的机型具有较严格的规定，必须备有获得蓝牙SIM卡访问模式SAP的授权，具体情况可以向厂家咨询。
（五）车载蓝牙系统SIM卡放在随车手持话机手柄中的模式
奥迪A6L系列轿车车载蓝牙系统SIM卡放在随车手持话机手柄中的模式组成示意图如图7所示，该模式功能也是用户较常用的。
奥迪A6L系列轿车车载蓝牙系统SIM卡放在随车手持话机手柄中的模式组成示意图" src="/article/UploadPic/2013-10/2013101748467785.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
1．信号处理过程
采用SIM卡放在随车手持话机手柄中的模式时，应将SIM卡安装在随车电话手柄R37内部，车顶外部的天线R52接收来自GSM的无线电波信号，并把该信号提供给电话控制单元R36，电话控制单元R36通过蓝牙连接与随车手持话机R37之间进行通信。
2．采用SIM卡放在随车手持话机手柄中的模式时的匹配方法
奥迪A6L系列轿车车载蓝牙系统，采用SIM卡放在随车手持话机手柄R37中的模式进行匹配时，需要采用随车手持话机手柄R37的蓝牙去搜索车载蓝牙来实现通信，具体方法如下：
①打开点火开关与车载MMI系统，按下TEL按键使显示屏上的界面切换到电话的界面上，如图8所示，从R37的菜单中选择寻找车载基座功能。
②当手持话机手柄R37搜索到车载电话控制单元R36的蓝牙系统以后，车载MMI系统显示屏上就会出现随机产生的16位密码。
③按车载MMI系统显示屏上显示的16位密码，采用手持话机手柄R37上的数字按键，将该16位密码输入到手持话机手柄R37中。
④如果上述两者匹配（或称为适配）成功，则在车载MMI系统显示屏时钟的右边，会有表示信号强度的符号出现。
3. SIM卡放在随车手持话机手柄中的模式特点
（1）辐射小、信号好
采用SIM卡放在随车手持话机手柄中的模式时，车载蓝牙系统采用车上的天线，利用车载电话来实现各种通信功能。这种方法最大的特点是利用汽车顶部的天线接收GSM信号，车内电话手柄通过蓝牙与控制盒之间进行通信，故而辐射小、信号好。
（2）可以实现免提和私密模式
采用SIM卡放在随车手持话机手柄中模式的车载蓝牙系统，还可以实现免提和私密模式，也就是说，用户不但可以采用原车的汽车音响和麦克风进行免提电话通信，而且也可以在不希望别人听到的情况下，把车内电话手柄R37拿起来进行通话。
（3）读取和发送手机短信
采用SIM卡放在随车手持话机手柄中模式的车载蓝牙系统，还可以利用车载MMI系统显示屏读取和发送手机短信。
（4）减少了事故发生的概率
采用SIM卡放在随车手持话机手柄中模式的车载蓝牙系统，还能够支持多功能方向盘的操作，也就是可以通过方向盘上的旋钮来对电话簿中的号码进行选择，并拨出所选择的电话号码，由此也减少了驾驶员分神看车载MMI系统显示屏而造成事故的概率。
（5）一点建议
采用SIM卡放在随车手持话机手柄中模式的车载蓝牙系统，由于国内通信行业不支持1个电话号码双卡功能，故用户下车后就需要将SIM卡从车上随车手持话机手柄中取下装入自己日常使用的手机中，较为麻烦。解决的方法是建议用户使用2个电话号码，两张SIM卡，上车以后进行呼叫转移即可。
