2.1绕组分相
根据电机的设计要求中的绕组排列，对三相永磁同步电机定子槽中的绕组进行分相。绕组可分为正绕组和负绕组。如图4所示。
2.2加载电流激励源

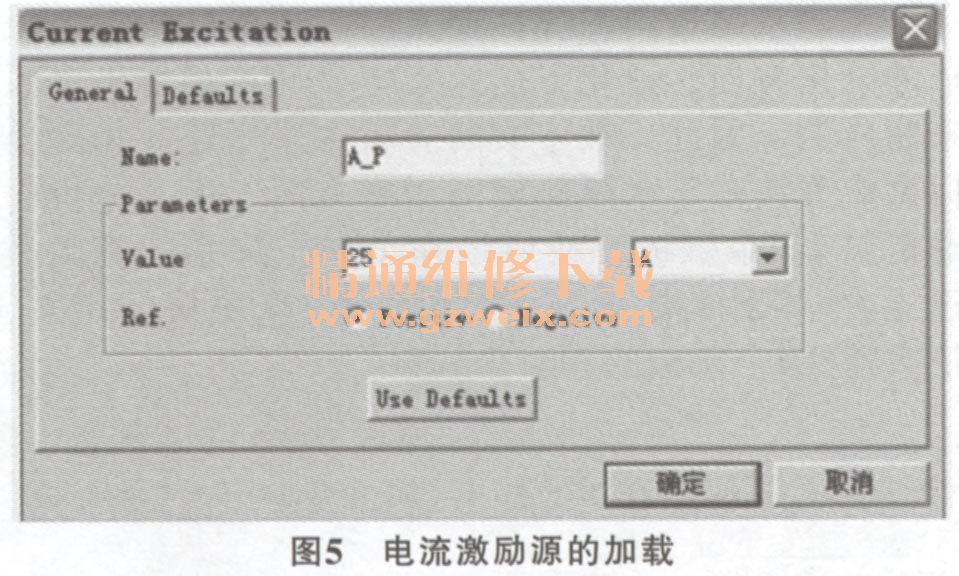

绕组分相结束后，要进行定子绕组电流图4电机绕组分布图激励源的加载。在Ansoft软件中，加载激励源时，电流源的电流值是指绕组总电流，并且还要注意电流的方向确定。在软件中规定电流的正方向指电流流出分析平面，负方向指电流流入分析平面。如图5所示。
2.3加载边界条件
本文中对电机施加的边界条件是磁通平行边界条件。
3求解参数设定
除了计算电磁场外，还需要确定电机转子上产生的电磁力、力矩及电机绕组的电感等参数，从而更好地完成后续将要进行的电机控制器的控制设计。这些参数在进行静磁场分析时，都是需要事先设定的，通过软件对应的设置功能即可完成。
4有限元网格剖分
4.1网格剖分设置
本文采用基于模型内部单元边长的剖分设置进行模型的剖分，最大取用2 mm，如图6所示。
4.2分析自检
有限元分析的模型、载荷、边界、求解均设置完成后，要进行自检，以判断所有设置是否正确。当所有设置正确后，会在每一项的前面出现对勾，如图7所示。这时，我们就可以进行磁场分析并进入后处理过程。
