三、胎压监测系统（TPMS）

    胎压监测系统由车身控制单元（BCM）胎压监测

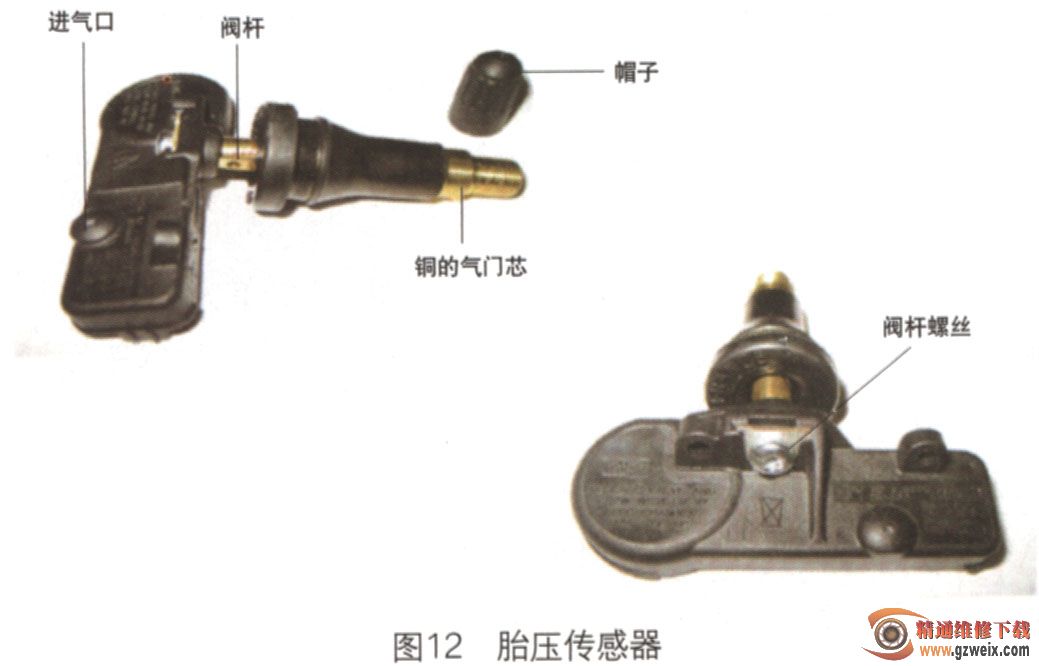

  （TPM）模块、4个胎压传感器、仪表板（PC）警告灯及消息中心组成（图12）。

    BCM使用胎压传感器监测4个轮胎的空气压力。当车速超过32 km/h，大约每隔60s，传感器就会通过无线频率信号向TPM发送数据。胎压传感器由电池驱动，装在气门牛杆处。

    四、网络通信系统

    锐界采用了网络通信系统，包括高速控制局域网络（HS-CAN）、中速控制局域网络（MS-CAN）及信息娱乐控制网络 (I-CAN )。高速CAN日SCAN的传输速度是500 kb/s，中速CAN MSCAN的传输速度是95.24 kb/s。

    1．网络拓扑图

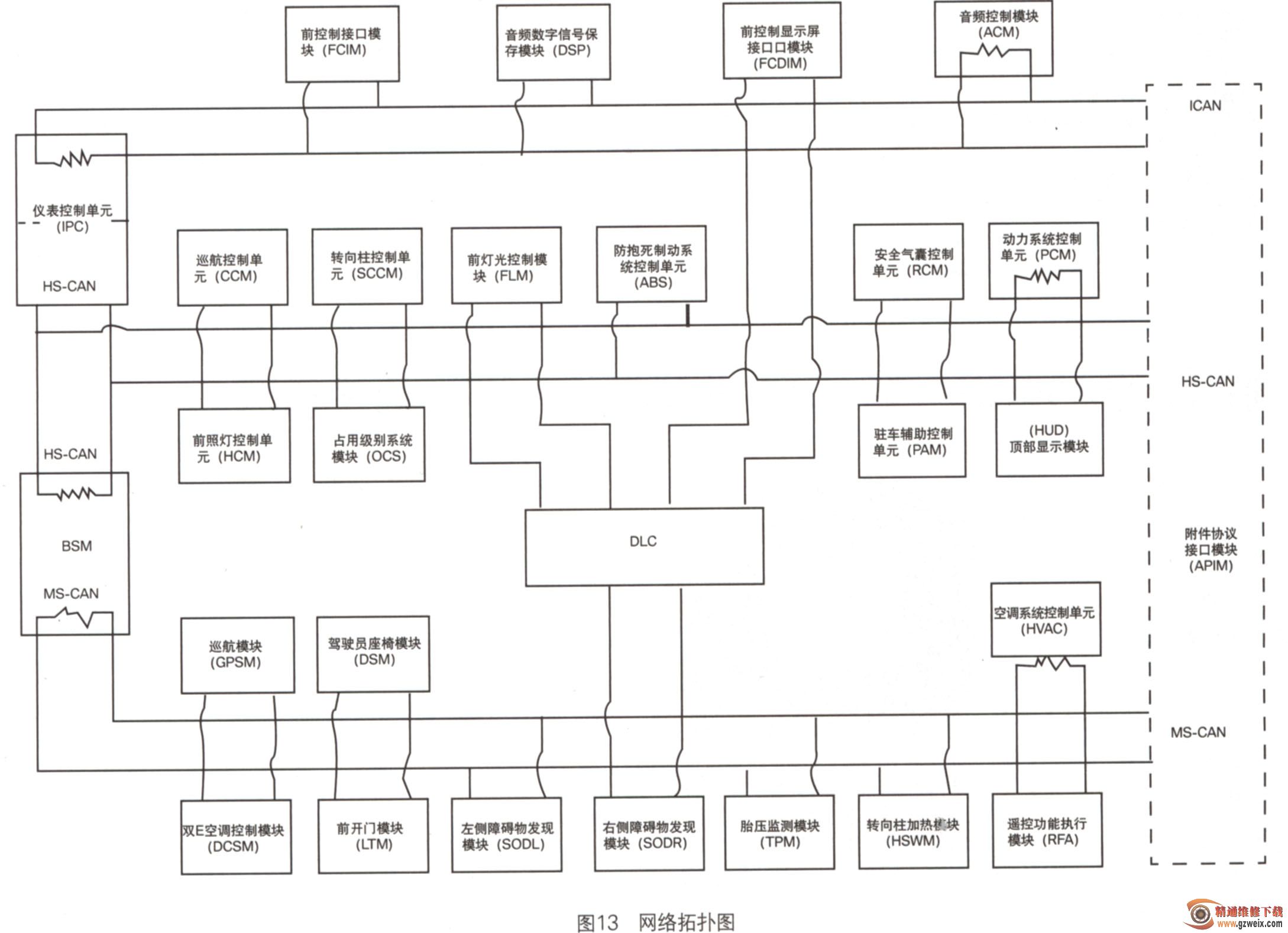

    锐界网络通信系统的网络拓扑图如图13所示。

    2．主要元件

    (1)终端电阻

    CAN网络使用网络终端电阻来提高通信的可靠性。终端电阻安装在网络的两端，当网络信号以电压形式传播时，网络电压信号通过终端电阻变得更加稳定。每个终端电阻在总线的正极和负极有个120Ω的电阻，2个120Ω的电阻并联在电路中，所以每个电阻都是60Ω。

      (2)网关模块

    BCM是个网关模块，在高速CAN和中速CAN上转换着信息，仪表模块有这个功能。
