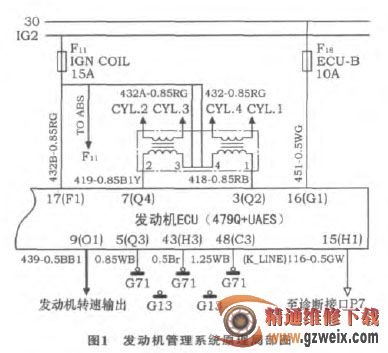

1） 发动机管理系统原理部分 ， 增加了通到BCM的发动机转速输出信号， 如图1所示， 粗黑实线为涉及白昼灯部分。

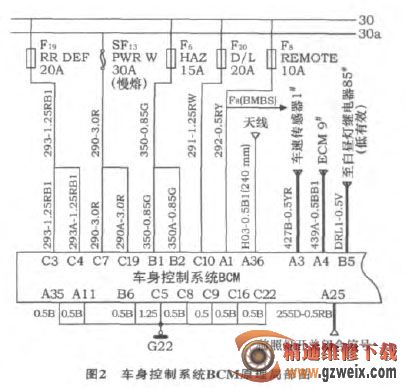

2） 车身控制系统BCM原理部分， 增加了接收前照灯开启信号线、 接收车速信号线、 接收发动机转速的信号线和输出控制白昼灯的控制线， 如图2所示， 粗黑实线为涉及白昼灯部分。

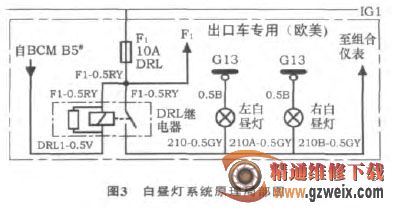

3） 白昼灯系统原理部分， 增加了白昼灯、 继电器及控制线路， 如图3所示， 粗黑实线为涉及白昼灯部分。

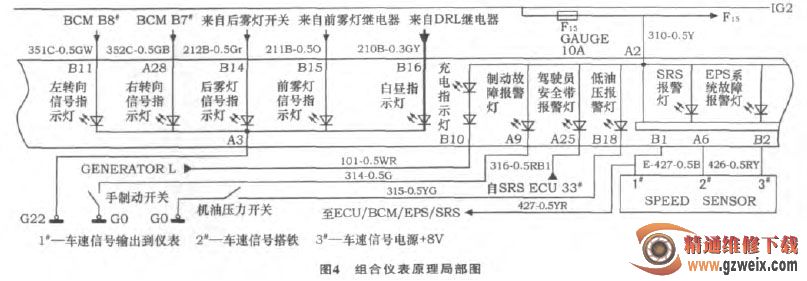

4） 组合仪表原理部分， 增加了白昼灯指示功能， 如图4所示， 粗黑实线为涉及白昼灯部分。
4.2 发动机线束的改进设计

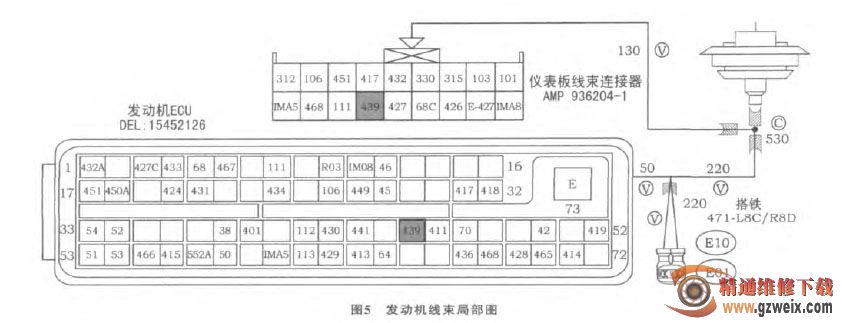

从ECU引出车速信号， 通过发动机线束连接到仪表板线束， 如图5所示， 灰色处为涉及白昼灯部分。
4.3 机舱线束的改进设计
增加了白昼灯正负控制电源线路及插接件， 其中电源正极由仪表板线束接过来， 通过机舱线束到白昼灯； 负极通过机舱线束接到搭铁点， 如图6所示， 灰色处为涉及白昼灯部分。
