十、MPX（多路通信）系统

      1概述

    GS350/250的MPX使用4种通信协议：CAN, LIN, AVC-LAN和MOST，其中CAN主要用于本系统的通信，如表19所示。

    2.CAN通信（不带DRS系统）

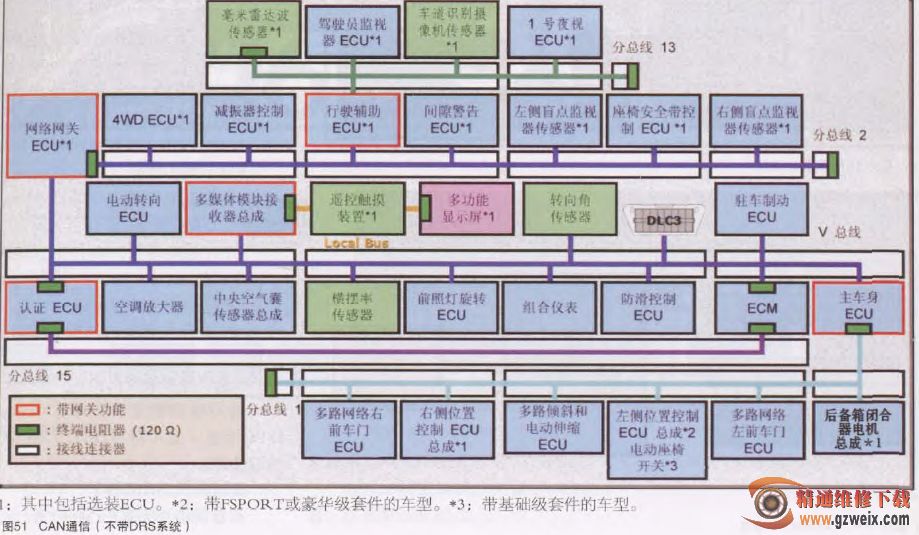

    CAN通信电路，如图51、图52所示。

    3.LIN通信

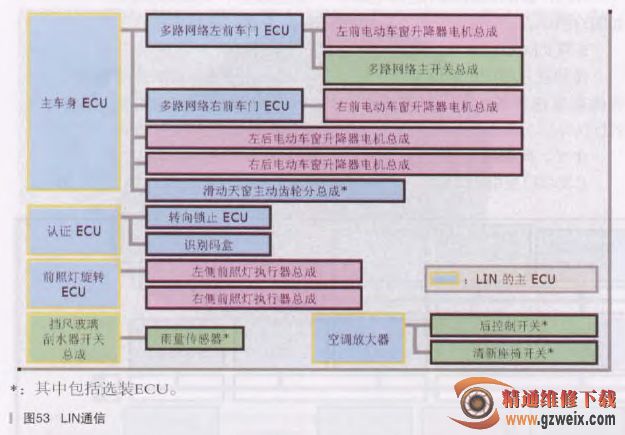

    LIN通信电路，如图53所示。

    4AVC-LAN和MOST通信

    AVC-LAN和MOST通信电路，如图54所示。

      5网关ECU

    排列在总线间带网关功能的ECU将数据发送至各ECU并输出各ECU的DTC。
