⑺空气悬架系统的空气供给装置

宝马轿车空气悬架系统的左右空气供给装置的空气管、分配接头用颜色加以区别，右边的为蓝色，左边的为红色，安装时请勿搞错。

⑻导线插接器

帕萨特B5轿车的电路布置有一个特点，即在前、后、左、右4个车门柱处集中设置了近30个具有不同颜色的多针插接器(即连接器)，充分利用这些不同颜色的插接器，维修人员可以快速地找到故障区域，避免无谓的拆装。

⑼熔断丝

以大众车系的AJR发动机的熔断丝为例，熔断丝的容量与其颜色的对应关系，分别是紫色的为3A，褐色的为7.5A，红色的为10A，蓝色的为15A，黄色的为20A，白色的为25A，绿色的为30A。

三、零部件上的特殊标记

1.活塞上的“向前”标记

汽修人员都知道，活塞连杆组安装在汽缸中必须朝向正确的方向，为此在活塞顶部设置了指示安装方向标记(发动机型号不同，标记的准确位置也不同)。一般来说，有标记的一侧应当朝向发动机的前方(图4)。

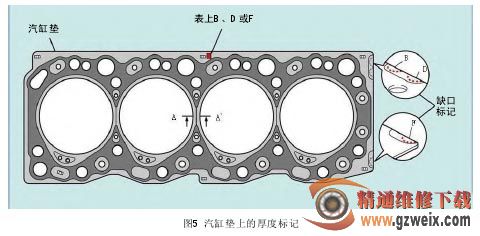

2.汽缸垫上的厚度标记

汽缸垫的厚度不可随意，需要根据发动机的型号选择，以便提高压缩比的精度。汽缸垫的厚度主要依据活塞突出汽缸体的高度来确定。例如丰田3L 发动机共有3种汽缸垫，用汽缸垫边缘的缺口(图5)加以区分，图中“B”表示汽缸垫的厚度为1.40～1.50mm(0.0551～0.0591in.)，“D”表示厚度为1.50～1.60mm(0.0591～0.0630in.)，“F”表示厚度为1.60～1.70mm(0.0630～0.0669in.)。

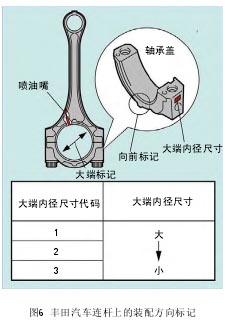

3.连杆上的装配方向标记

有的机型在连杆大端设置有机油喷嘴，供润滑和冷却活塞之用，因此连杆安装在曲轴上具有一定的方向性。

连杆和连杆轴承盖连接在一起，在安

装活塞连杆组时，需要检查前侧的标记(图6)，防止安装错误。

总之，汽车维修人员不能忽略零部件上任何细小的标识，否则有可能导致返修，进而造成经济损失。
