MOST 总线的环型结构 ：系统的一个重要特征就是它的环形结构，控制单元通过光导纤维沿环形方向将数据发送到下一个控制单元。这个过程一直在持续进行，直至首先发出数据的控制单元又接收到这些数据为止，这就形成了一个封闭环。通过数据总线自诊断接口和诊断 CAN 来对 MOST 总线进行诊断。

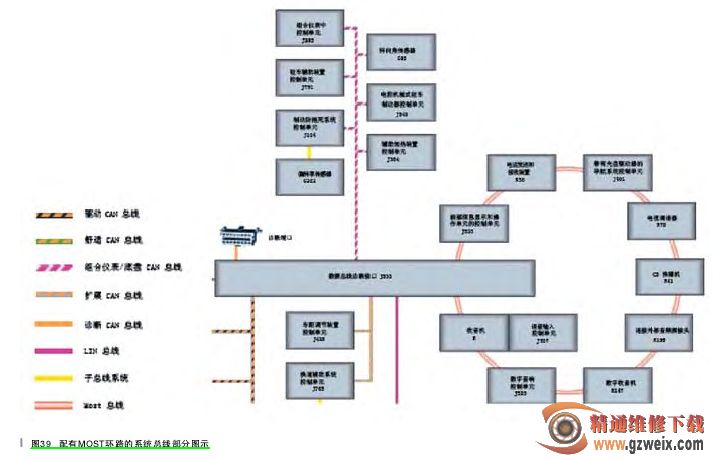

系统管理器与诊断管理器一同负责 MOST 总线内的系统管理。在2003 款奥迪 A8 车型上，数据总线诊断接口 J533（网关）起诊断管理器的作用，如图 39 所示，前部信息系统控制单元 J523 执行系统管理器的功能。

系统管理器作用 ：

◆控制系统状态

◆发送 MOST 总线信息

◆管理传输容量

MOST 总线诊断 ：诊断管理器 ：除系统管理器外，MOST 总线还有一个诊断管理器。该管理器执行环形中断诊断，并将MOST 总线上的控制单元诊断数据传给诊断控制单元。

系 统 故 障 ：如 果 数 据 传 递 在MOST 总线上的某一位置处中断，由于总线是环形结构，因此就称之为环形中断。产生的原因如下 ：

◆光导纤维断路

◆发射器或接收器控制单元的供电有故障

◆发射器或接收器控制单元损坏环形中断诊断 ：如果 MOST 总线上出现环形中断，就无法进行数据传递了。功能影响如下 ：

◆音频和视频播放终止

◆通过多媒体操纵单元无法控制和调节

◆诊断管理器的故障存储器中存

有故障信息“光纤数据总线断路”就使用诊断线来进行环形中断诊断，诊断线通过中央导线连接器与 MOST 总线上的各个控制单元相连。要想确定环形中断的具体位置，就必须进行环形中断诊断。

环形诊断开始后，诊断管理器通过诊断线向各控制单元发送一个脉冲。这个脉冲使得所有控制单元用光导发射器内的发射单元发出光信号。在此过程中，所有控制单元检查功能 ：

◆自身的供电及其内部电控功能

◆从环形总线上的前一个控制单元接收光信号
